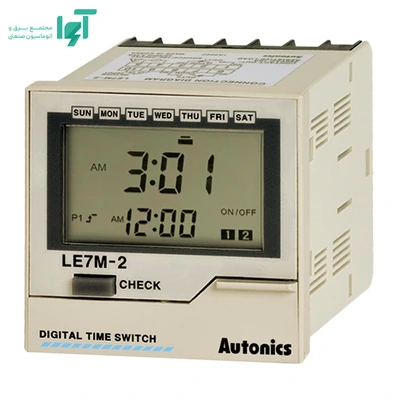

تایمر تقویمی آتونیکس LE7M-2 برای اجرای برنامه‌های زمانی هفتگی و سالانه طراحی شده است. این مدل دو کانال و دو خروجی رله‌ای مستقل دارد و می‌تواند برنامه روشن و خاموش‌شدن دو مسیر را مدیریت کند. کاربرد آن در مدارهایی مانند زمان‌بندی روشنایی، تهویه یا تجهیزات خدماتی است که فرمان باید به ساعت و تقویم وابسته باشد، نه فقط به سپری‌شدن یک تأخیر پس از وصل برق.
تفاوت برنامه تقویمی با تایمر تأخیری
تایمر تأخیری از یک رویداد شروع می‌کند و مدت مشخصی را می‌سنجد؛ تایمر تقویمی به ساعت و روز تعریف‌شده در برنامه مراجعه می‌کند. برای مثال، روشن‌شدن تهویه ساعت هفت صبح در روزهای کاری، با روشن‌شدن آن ده دقیقه پس از وصل برق یک منطق نیست. انتخاب LE7M-2 بر مبنای نیاز به برنامه تقویمی انجام می‌شود.
در برنامه هفتگی، الگوی تکرارشونده روزهای هفته تعریف می‌شود. برنامه سالانه برای شرایطی کاربرد دارد که تاریخ‌های خاص یا استثناها باید در برنامه لحاظ شوند. تاریخ و روز هفته دستگاه باید با تقویم مورد استفاده بهره‌بردار تطبیق داده شود؛ وجود برنامه سالانه به معنی پشتیبانی خودکار از تقویم شمسی نیست.
دو کانال مستقل و طراحی توالی خروجی‌ها
دو خروجی رله‌ای این مدل امکان برنامه‌ریزی دو مسیر را فراهم می‌کنند. برای نمونه، می‌توان روشنایی و تهویه را با برنامه‌های متفاوت کنترل کرد. مستقل‌بودن کانال‌ها به معنی وجود اینترلاک خودکار برای همه کاربردها نیست؛ اگر فعال‌شدن هم‌زمان دو بار مجاز نباشد، منطق جلوگیری از هم‌زمانی باید در طراحی مدار لحاظ شود.
حالت‌های روشن و خاموش، چرخه‌ای و پالسی برای شکل‌های متفاوت فرمان به کار می‌روند. در فرمان پالسی، مدت فعال‌بودن خروجی اهمیت دارد؛ در برنامه روشن و خاموش، زمان آغاز و پایان بازه ملاک است. این دو نوع برنامه نباید فقط به دلیل ساعت شروع یکسان، معادل فرض شوند.
مثال محاسباتی برای برنامه کاری
فرض کنید تهویه از ساعت هشت تا دوازده و دوباره از ساعت سیزده تا هفده فعال شود. زمان برنامه‌ریزی‌شده روزانه هشت ساعت است. در پنج روز کاری، مجموع زمان فرمان چهل ساعت خواهد بود. این محاسبه مقدار برنامه را نشان می‌دهد و تضمین نمی‌کند تجهیز واقعاً در تمام این مدت کار کرده است؛ خرابی بار یا قطع تغذیه می‌تواند زمان واقعی را تغییر دهد.
در یک برنامه تناوبی فرضی با ده دقیقه کار و پنج دقیقه توقف، طول چرخه پانزده دقیقه و نسبت زمان کار دو سوم است. چهار چرخه کامل در یک ساعت، چهل دقیقه فرمان روشن ایجاد می‌کند. مناسب‌بودن چنین چرخه‌ای باید با شرایط بار و تعداد دفعات قطع‌و‌وصل مجاز آن بررسی شود.
تنظیم ساعت و رفتار پس از قطع برق
صحت ساعت داخلی پایه اجرای درست برنامه است. اختلاف ساعت تنظیم‌شده با ساعت واقعی، کل توالی را جابه‌جا می‌کند؛ حتی اگر برنامه روزها و خروجی‌ها درست نوشته شده باشد. تغییر ساعت فصلی نیز فقط وقتی باید فعال شود که با روش بهره‌برداری محل هماهنگ باشد.
در این خانواده، امکاناتی مانند انتخاب گروه برنامه و ورودی‌های خارجی برای عملکردهای تعیین‌شده سازنده وجود دارد. هنگام راه‌اندازی باید مشخص شود پس از بازگشت برق، خروجی چگونه به برنامه برمی‌گردد و آیا به اجازه شروع نیاز دارد. این تصمیم باید متناسب با ماشین باشد؛ برگشت تغذیه همیشه نباید معادل اجازه راه‌اندازی بار در نظر گرفته شود.
خروجی رله‌ای و مدار قدرت
رله‌های داخلی، مسیر فرمان یا بار سازگار را قطع و وصل می‌کنند. دو کانال داشتن، ظرفیت جریان هر کنتاکت را افزایش نمی‌دهد. برای بارهای دارای جریان راه‌اندازی یا ماهیت القایی، مشخصات خروجی باید با شرایط بار تطبیق داده شود و در صورت نیاز از کنتاکتور یا واسط مناسب استفاده شود.
برای مثال، برنامه زمانی یک موتور با فرمان بوبین کنتاکتور قابل‌اجراست، اما این موضوع مجوز عبور جریان موتور از کنتاکت تایمر نیست. حفاظت اضافه‌بار موتور و حفاظت اتصال کوتاه همچنان وظیفه تجهیزات مربوط در مدار قدرت است.
تغذیه، نمایش و روش نصب
تغذیه LE7M-2 برابر صد تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز است. اطلاعات ساعت، برنامه و وضعیت کانال‌ها از طریق نمایشگر دیجیتال و کلیدها تنظیم و بررسی می‌شود. وجود دو خروجی مستقل باید در نام‌گذاری سیم‌ها و مدارک تابلو نیز منعکس شود تا کانال‌ها هنگام تعمیر جابه‌جا نشوند.
روش‌های نصب پنلی، سطحی و روی ریل DIN برای این خانواده مطرح است. برای نصب واقعی، نوع براکت و متعلقات نسخه تحویلی باید بررسی شود. نمایشگر باید در محل قابل‌دسترسی قرار گیرد تا ساعت و برنامه بدون دشواری کنترل شوند. ابعاد نصب و فضای سیم‌کشی از نقشه محصول تعیین می‌شود.
قیمت و خرید تایمر تقویمی LE7M-2
برای انتخاب LE7M-2، برنامه هفتگی یا سالانه، تعداد مسیرهای فرمان، رفتار موردنیاز پس از قطع برق و مشخصات بارها را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید تایمر تقویمی آتونیکس LE7M-2 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
