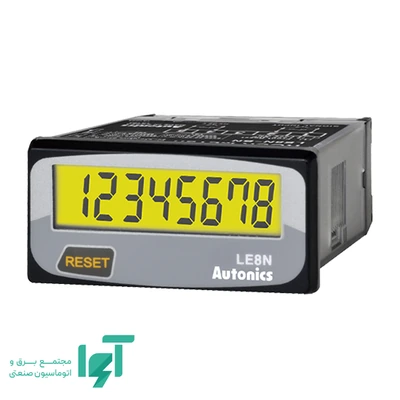

نشانگر زمان آتونیکس LE8N-BN از سری LE8N برای ثبت و نمایش زمان کارکرد تجهیزات طراحی شده است. این مدل یک نمایشگر هشت‌رقمی LCD، یک کانال زمان‌سنجی و باتری داخلی دارد. کاربرد آن زمانی است که لازم باشد مدت فعالیت ماشین، موتور یا یک مرحله کاری دیده شود؛ این محصول خروجی کنترل ندارد و نباید با تایمری که پس از رسیدن به زمان تنظیم‌شده فرمان قطع صادر می‌کند یکسان در نظر گرفته شود.
رابطه ورودی سیگنال با زمان کارکرد
برای ثبت ساعت کار واقعی، سیگنال ورودی باید نماینده وضعیت واقعی فعالیت تجهیز باشد. اتصال سیگنال به وضعیتی که فقط آماده‌به‌کار بودن ماشین را نشان می‌دهد، می‌تواند ساعت روشن‌بودن تابلو را به‌جای ساعت کار ماشین ثبت کند. انتخاب نقطه دریافت سیگنال به هدف نگهداری و روش کنترل دستگاه وابسته است.
برای مثال، اگر یک پمپ در طول یک شیفت هشت‌ساعته فقط پنج ساعت در حال کار باشد، ساعت کار مفید آن پنج ساعت است. اگر ورودی ثبت زمان به برق دائم تابلو وابسته باشد، عدد هشت ساعت به دست می‌آید. این اختلاف خطای محاسبه ساعت‌سنج نیست؛ نتیجه انتخاب سیگنال نامناسب برای کاربرد است.
نوع ورودی و نقش باتری داخلی
ورودی سیگنال LE8N-BN از نوع بدون ولتاژ NPN است. نوع سیگنال باید با خروجی تجهیز فرمان‌دهنده هماهنگ باشد. ورودی بدون ولتاژ و ورودی ولتاژی دو روش اتصال متفاوت دارند و نباید به‌جای یکدیگر سیم‌کشی شوند.
باتری داخلی، انرژی بخش شمارش و نمایش را تأمین می‌کند. این ویژگی به معنی تأمین برق سنسور بیرونی، بوبین یا بار دیگر نیست. همچنین سیگنال ورودی همچنان باید از نظر سطح الکتریکی و وضعیت فعال با دستگاه سازگار باشد؛ باتری‌دار بودن محدودیت ورودی را حذف نمی‌کند.
این کد دارای پسوند L نیست. قابلیت نور پس‌زمینه نسخه‌های دارای این پسوند را نباید بدون بررسی به این مدل نسبت داد. خوانایی نمایش باید با روشنایی محل و موقعیت نصب هماهنگ انتخاب شود.
واحد زمان و تفسیر صحیح عدد نمایش
در ساعت‌سنج، قالب نمایش به‌اندازه تعداد ارقام اهمیت دارد. نمایش ساعت و دقیقه با نمایش ساعت اعشاری یکسان نیست. برای مثال، یک و نیم ساعت معادل یک ساعت و سی دقیقه است؛ عدد اعشاری یک و پنج دهم ساعت نباید یک ساعت و پنجاه دقیقه تفسیر شود.
برای ثبت گزارش سرویس، ابتدا قالب زمانی انتخاب شود و همان قالب در فرم نگهداری استفاده شود. اگر دستگاه چند قالب زمانی ارائه می‌کند، تغییر قالب در زمان بهره‌برداری باید با ثبت مقادیر و بررسی روش نمایش همراه باشد تا عدد قبلی با واحد جدید اشتباه خوانده نشود. تعداد هشت رقم، ظرفیت نمایش است و بیانگر هشت رقم دقت زمانی نیست.
ریست و برنامه‌ریزی نگهداری
این نشانگر ورودی ریست دارد. ریست مقدار ثبت‌شده را برای شروع دوره جدید به وضعیت اولیه بازمی‌گرداند؛ بنابراین دسترسی به آن باید با روش ثبت سوابق سرویس هماهنگ باشد. پیش از صفرکردن ساعت، مقدار قبلی و تاریخ سرویس ثبت می‌شود تا سابقه عملکرد ماشین از بین نرود.
برای مثال عمومی، اگر فاصله سرویس پانصد ساعت باشد و تجهیز به‌طور متوسط روزانه پنج ساعت کار کند، رسیدن به سرویس حدود صد روز کاری طول می‌کشد. این برآورد برنامه‌ریزی است؛ تصمیم نهایی باید از مقدار کارکرد واقعی خوانده شود. این مدل خروجی هشدار برای اجرای خودکار سرویس یا توقف ماشین ندارد.
تفکیک زمان‌سنجی از کنترل خروجی
یک کانال زمان‌سنجی به معنی ثبت یک مسیر زمانی است. وجود ورودی سیگنال و ورودی ریست، دو ساعت‌سنج مستقل ایجاد نمی‌کند. اگر لازم است ساعت کار دو موتور جداگانه ثبت شود، باید دو مسیر مستقل اندازه‌گیری در نظر گرفته شود.
عملکرد این محصول نمایش و ثبت زمان است و رله خروجی برای فرمان‌دادن به ماشین در آن وجود ندارد. در نتیجه، اتصال بار به ترمینال ورودی با هدف دریافت خروجی، برداشت درستی از نقش دستگاه نیست. توقف در زمان معین به تجهیز کنترلی مناسب یا منطق مستقل در مدار نیاز دارد.
ابعاد، نصب و اتصال در تابلو
این مدل به‌صورت پنلی و با ترمینال پیچی نصب می‌شود و ابعاد ثبت‌شده بدنه آن عرض چهل‌وهشت، ارتفاع بیست‌وچهار، عمق پنجاه‌وهشت میلی‌متر است. اندازه برش پنل و فضای لازم برای ترمینال باید جداگانه با نقشه همان نسخه تطبیق داده شود. باتری داخلی، نیاز به دسترسی به پشت تجهیز برای اتصال سیگنال و ریست را برطرف نمی‌کند.
برای خواندن دقیق، پنل در محلی نصب شود که قالب واحد زمان و وضعیت نمایش به‌وضوح دیده شوند. سیم‌های سیگنال بهتر است از کابل‌های قدرت و منابع نویز فاصله داشته باشند. در جایگزینی، پسوند مربوط به نوع ورودی و نور پس‌زمینه در کنار ابعاد بررسی شود.
قیمت و خرید نشانگر زمان LE8N-BN
برای انتخاب LE8N-BN، نوع سیگنال کارکرد، روش ریست، قالب نمایش زمان و نیاز به نور پس‌زمینه را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید نشانگر زمان آتونیکس LE8N-BN و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
