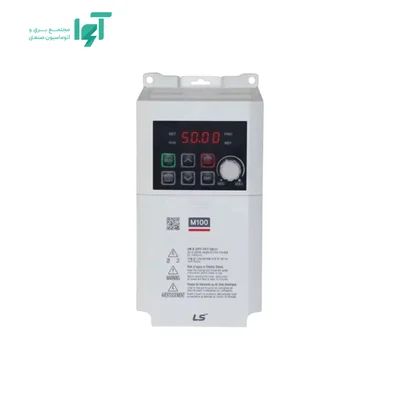

اینورتر ال‌اس M100 مدل LSLV0022M100-1EOFNA با توان ۲٫۲ کیلووات و ورودی تکفاز ۲۲۰ ولت عرضه می‌شود. یک درایو جمع‌وجور با ورودی تکفاز برای کنترل موتور سه‌فاز کم‌توان است. این سری برای ماشین‌های کوچک و تابلوهایی با فضای محدود قابل بررسی است. تفاوت نسخه‌های ورودی و خروجی استاندارد و پیشرفته، در انتخاب تجهیزات فرمان و ارتباط شبکه اهمیت دارد.
جدول مشخصات فنی اینورتر LSLV0022M100-1EOFNA
| برند و سری | ال‌اس (LS ELECTRIC)، سری M100 |
|---|
| مدل | LSLV0022M100-1EOFNA |
|---|
| توان قابل انتخاب | ۲٫۲ کیلووات |
|---|
| تغذیه ورودی | تکفاز، ۲۲۰ ولت AC |
|---|
| خروجی موتور | سه‌فاز، صفر تا ۲۲۰ ولت AC |
|---|
| جریان خروجی | ۱۰ آمپر |
|---|
| جریان ورودی | ۱۸٫۷ آمپر |
|---|
| اضافه‌بار کوتاه‌مدت | ۱۵۰ درصد جریان نامی برای ۶۰ ثانیه |
|---|
| فرکانس خروجی | ۰ تا ۴۰۰ هرتز |
|---|
| راکتور DC داخلی | ندارد |
|---|
| چاپر ترمز داخلی | دارد |
|---|
| درجه حفاظت بدنه | IP20 |
|---|
| کیپد | ثابت |
|---|
| روش خنک‌کاری | خنک‌کاری با فن |
|---|
| ابعاد کلی | 100 × 190 × 140 میلی‌متر |
|---|
| وزن | ۱٫۴۵ کیلوگرم |
|---|
| دمای محیط | منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد، با رعایت شرایط کاهش ظرفیت |
|---|
| PLC در نسخه پایه | ندارد |
|---|
| رابط ارتباطی | RS-485 |
|---|
| پروتکل ارتباطی | Modbus RTU، LS INV485 |
|---|
تفسیر توان، جریان و اضافه‌بار
توان نامی و انتخاب موتور
توان نامی این مدل ۲٫۲ کیلووات است. این عدد برای تطبیق اولیه با موتور به کار می‌رود، اما انتخاب نهایی به جریان پلاک، نوع بار و شرایط کار پیوسته وابسته است. موتورهای هم‌توان می‌توانند جریان و نیاز گشتاور متفاوتی داشته باشند؛ به‌ویژه زمانی که بار هنگام راه‌اندازی یا در طول کار تغییر می‌کند.
جریان خروجی و ظرفیت واقعی موتور
جریان خروجی این مدل ۱۰ آمپر است. جریان نامی موتور در ولتاژ و اتصال مورد استفاده باید با ظرفیت متناظر درایو مقایسه شود. انتخاب فقط از روی کیلووات ممکن است نیاز جریان یک موتور یا شرایط کاهش ظرفیت در محیط واقعی را نادیده بگیرد.
جریان ورودی و تغذیه تابلو
جریان ورودی اعلام‌شده ۱۸٫۷ آمپر است. این مقدار برای بررسی تغذیه تابلو اهمیت دارد و با جریان خروجی موتور یکسان فرض نمی‌شود. انتخاب کابل، تجهیزات حفاظتی و اجزای ورودی باید با جدول و الزامات نصب سازنده انجام شود؛ جریان درج‌شده به‌تنهایی تعیین‌کننده اندازه همه این تجهیزات نیست.
معنای اضافه‌بار و محدودیت زمانی آن
تحمل اضافه‌بار این مدل ۱۵۰ درصد جریان نامی برای ۶۰ ثانیه است. این ظرفیت برای گذر از وضعیت‌های کوتاه‌مدت تعریف می‌شود و مجوز کار دائمی با همان جریان نیست. دفعات تکرار اضافه‌بار، دمای محیط و شرایط خنک‌کاری نیز بر ارزیابی کاربرد اثر دارند.
ولتاژ، فرکانس و سازگاری با موتور
ورودی و خروجی چندفاز
تغذیه این مدل تکفاز ۲۲۰ ولت است و خروجی آن برای موتور سه‌فاز، با ولتاژ قابل تنظیم تا ۲۲۰ ولت تعریف شده است. تک‌فازبودن ورودی، این محصول را به درایو موتور تکفاز تبدیل نمی‌کند. موتور سه‌فاز باید از نظر ولتاژ سیم‌پیچ و نحوه اتصال با خروجی هماهنگ باشد. عبارت «صفر تا» در ولتاژ خروجی، به کنترل خروجی درایو مربوط است؛ به معنی پذیرش هر ولتاژ دلخواه در ورودی یا افزایش ولتاژ بالاتر از تغذیه نیست.
بازه فرکانس و اثر آن بر سرعت
بازه اعلام‌شده فرکانس خروجی ۰ تا ۴۰۰ هرتز است. فرکانس به سرعت میدان دوار موتور مربوط می‌شود؛ سرعت واقعی محور به تعداد قطب و لغزش نیز وابسته است. بیشترین فرکانس درایو را نباید بدون بررسی موتور، یاتاقان‌ها و بار مکانیکی به‌عنوان دور مجاز ماشین انتخاب کرد.
روش‌های کنترل و امکانات کاربردی سری M100
روش‌های کنترل و جبران لغزش
V/F، جبران لغزش و کنترل بدون سنسور ساده از روش‌های معرفی‌شده برای M100 هستند. انتخاب روش به رفتار بار و کیفیت کنترل موردنیاز بستگی دارد. این امکانات برای تنظیم رفتار موتور به کار می‌روند و نباید معادل کنترل موقعیت با انکودر یا امکانات سروودرایو تلقی شوند.
فرمان سرعت و تفاوت ورودی‌های کنترلی
کیپد و پتانسیومتر روی دستگاه، دسترسی محلی به فرمان سرعت را فراهم می‌کنند. فرمان آنالوگ ولتاژی نیز قابل استفاده است؛ ورودی جریانی و برخی ترمینال‌های اضافی به نسخه Advanced I/O وابسته‌اند. بنابراین تعداد سیگنال‌های پروژه باید پیش از انتخاب پسوند A یا S مشخص شود.
PID و تنظیمات کاربردی
کنترل PID، پرش فرکانسی، محدودکردن فرکانس و تنظیم الگوی شتاب و کاهش سرعت از امکانات این خانواده‌اند. پرش فرکانسی برای عبور از محدوده‌های نامطلوب ارتعاشی قابل استفاده است و محدودیت سرعت به هماهنگی موتور با ماشین کمک می‌کند. این تنظیمات باید پس از شناخت محدوده کاری مجاز تجهیز انجام شوند.
تفاوت PID، ورودی برنامه‌پذیر و PLC
این مدل در نسخه پایه، PLC داخلی ندارد. PID یک حلقه کنترل برای متغیر فرایندی است و ورودی برنامه‌پذیر، عملکرد یک ترمینال را تعیین می‌کند. این امکانات با اجرای برنامه کامل ماشین در PLC یکسان نیستند. اگر پروژه به منطق چندمرحله‌ای یا تعداد سیگنال بیشتر نیاز دارد، ظرفیت کنترلر بیرونی یا گزینه توسعه سازگار باید جداگانه بررسی شود.
ارتباط با PLC و سامانه مانیتورینگ
پسوند A این کد نشان‌دهنده Advanced I/O است. طبق راهنمای M100، رابط RS-485 و برخی ورودی‌ها و خروجی‌های افزوده به همین نسخه وابسته‌اند. پروتکل‌های Modbus RTU و LS INV485 برای ارتباط با تجهیزات سازگار قابل استفاده‌اند؛ تنظیمات شبکه و رجیسترها باید با کنترلر تطبیق داده شوند.
در طراحی فرمان، منبع شروع و توقف، مرجع سرعت و وضعیت دستگاه در زمان ازدست‌رفتن ارتباط باید روشن باشد. شبکه صنعتی می‌تواند بخشی از فرمان و پایش را منتقل کند، اما تعداد سیگنال‌های قابل تبادل و عملکردهای پشتیبانی‌شده را باید از راهنمای پروتکل همان درایو تعیین کرد.
آپشن‌ها و تجهیزات جانبی؛ کاربرد هر گزینه
گزینه‌های توسعه بر اساس نیاز پروژه انتخاب می‌شوند و ذکر آن‌ها به معنی نصب بودن یا همراه‌بودن با دستگاه نیست. کارت‌های شبکه نیز جایگزین یکدیگر هستند فقط وقتی که معماری کنترل از پروتکل مربوط پشتیبانی کند؛ تعداد اسلات‌ها و امکان نصب هم‌زمان باید برای کد کامل محصول بررسی شود.
کیپد از راه دور
کیپد بیرونی و کابل سازگار برای نصب در محل قابل دسترس‌تر قابل بررسی‌اند. درگاه فیزیکی رابط باید طبق کاربرد تعریف‌شده سازنده استفاده شود؛ شکل سوکت به‌تنهایی نشان‌دهنده پشتیبانی از اترنت نیست.
انتخاب A یا S و فیلتر داخلی
پسوند A نشان‌دهنده Advanced I/O و پسوند S نشان‌دهنده Standard I/O است. حرف F در کد این مدل‌ها به فیلتر EMC داخلی اشاره می‌کند. عملکرد فیلتر در مجموعه نصب، به سیم‌بندی و شرایط تعریف‌شده سازنده وابسته است و با راکتور DC یا مدار ترمز یکسان نیست.
راکتور DC، فیلتر و تجهیزات ترمز
راکتور داخلی و تفاوت آن با فیلتر
برای این کد، راکتور DC داخلی در نظر گرفته نشده است. اگر کیفیت شبکه یا الزامات طرح به بررسی راکتور نیاز داشته باشد، امکان استفاده از گزینه سازگار باید مطابق راهنمای همین ظرفیت تعیین شود. نبود راکتور داخلی، به‌تنهایی به معنی ضرورت نصب راکتور خارجی در همه کاربردها نیست. راکتور DC، فیلتر EMC و مقاومت ترمز سه تجهیز با وظیفه متفاوت‌اند: یکی بر رفتار جریان ورودی اثر دارد، دیگری برای مدیریت نویز الکترومغناطیسی است و مقاومت ترمز انرژی برگشتی هنگام کاهش سرعت را به گرما تبدیل می‌کند.
چاپر، مقاومت ترمز و انرژی توقف
این مدل چاپر ترمز داخلی دارد. چاپر، مدار سوئیچ‌کردن انرژی به مقاومت ترمز است و وجود آن به معنی همراه‌بودن مقاومت یا امکان ترمزگیری نامحدود نیست. مقاومت باید از نظر مقدار اهم، توان و چرخه کاری با همین مدل و انرژی توقف هماهنگ انتخاب شود.
نیاز به ترمز اضافی به اینرسی بار، زمان کاهش سرعت، تعداد توقف‌ها و وجود بار بازگرداننده انرژی وابسته است. ترمز تزریق DC نیز با مدار ترمز مقاومتی یکسان نیست. برای انتخاب تجهیزات، شرایط واقعی توقف و ظرفیت حرارتی مجموعه باید مشخص شوند؛ یک عدد توان موتور برای تعیین تمام ملزومات ترمز کافی نیست.
ابعاد، حفاظت بدنه و شرایط نصب
ابعاد، وزن و جانمایی در تابلو
ابعاد کلی بدنه 100 × 190 × 140 میلی‌متر و وزن دستگاه ۱٫۴۵ کیلوگرم است. ابعاد بدنه با فضای موردنیاز نصب یکسان نیست؛ فضای ترمینال‌ها، شعاع خم کابل، گردش هوا و دسترسی سرویس نیز باید در نقشه تابلو لحاظ شوند. محل سوراخ‌های نصب و جهت ابعاد باید از نقشه همین مدل برداشته شود.
درجه حفاظت IP20
IP20 در برابر دسترسی با انگشت و ورود اجسام جامد با اندازه مشخص حفاظت ایجاد می‌کند، اما حفاظت در برابر آب ندارد. برای محیط مرطوب، گردوغبار شدید یا پاشش مایع، محفظه و شرایط نصب باید جداگانه بررسی شوند.
خنک‌کاری و دمای محیط
خنک‌کاری این مدل با فن انجام می‌شود. مسیر ورود و خروج هوا نباید مسدود شود و امکان دسترسی برای بازدید و سرویس فن باید در جانمایی لحاظ شود. گرمای تجهیزات مجاور نیز در دمای داخل تابلو اثر دارد. بازه دمای محیط درج‌شده برای این مدل از منفی ۱۰ تا مثبت ۵۰ درجه سانتی‌گراد است. امکان کار در انتهای بازه، با حفظ جریان نامی در همه شرایط یکسان نیست؛ ضوابط کاهش ظرفیت در دمای بالا، ارتفاع و تنظیمات فرکانس حامل باید از راهنمای سازنده اعمال شوند.
کیپد و دسترسی اپراتور
کیپد این نسخه ثابت است و برای مشاهده وضعیت و تنظیمات روی بدنه استفاده می‌شود. اگر دسترسی از روی درِ تابلو لازم باشد، امکان استفاده از کیپد بیرونی و کابل سازگار باید جداگانه بررسی شود.
کاربردها و معیار انتخاب برای پروژه
برای ماشین‌های بسته‌بندی کوچک، مکانیزم‌های تغذیه و انتقال سبک می‌توان M100 را بررسی کرد. اگر کنترلر فقط فرمان‌های ساده و مرجع سرعت محلی لازم دارد، نیاز ارتباطی با پروژه‌ای که تبادل وضعیت روی شبکه دارد متفاوت است. در هر دو حالت، جریان موتور و گشتاور شروع حرکت معیار اصلی انتخاب ظرفیت باقی می‌مانند.
برای این مدل، جریان موتور و نیاز اضافه‌بار را با ظرفیت نامی و تحمل زمانی دستگاه مقایسه کنید. پس از آن، نوع فرمان، نیاز شبکه، زمان توقف و شرایط محیطی را مشخص کنید. این ترتیب کمک می‌کند انتخاب تجهیزات جانبی از نیاز واقعی پروژه پیروی کند.
سؤالات متداول درباره اینورتر M100
آیا این مدل برای موتور با توان ۲٫۲ کیلووات کافی است؟
توان ۲٫۲ کیلووات مبنای اولیه است، اما پاسخ نهایی به جریان پلاک، نوع بار و شرایط کاهش ظرفیت بستگی دارد. جریان خروجی ۱۰ آمپر و تحمل اضافه‌بار باید با نیاز موتور تطبیق داده شوند.
آیا با برق تکفاز کار می‌کند؟
بله، ورودی این کد تکفاز ۲۲۰ ولت است، اما خروجی برای موتور سه‌فاز تعریف شده است. ولتاژ و نوع اتصال سیم‌پیچ موتور باید با خروجی سازگار باشند.
آیا اضافه‌بار برای کار دائم مجاز است؟
خیر. اضافه‌بار این مدل دارای محدودیت زمانی است. تحمل لحظه‌ای یا چندثانیه‌ای، ظرفیت دائمی بیشتری برای موتور ایجاد نمی‌کند.
آیا کارت‌ها و مقاومت ترمز همراه دستگاه هستند؟
وجود نام یک کارت یا قابلیت در کاتالوگ به معنی تحویل آن در بسته پایه نیست. فهرست اقلام سفارش باید شامل کارت موردنیاز، مقاومت یا واحد ترمز، کابل و ملزومات لازم باشد.
آیا می‌توان بدون تغییر تابلو جایگزین درایو قبلی کرد؟
تنها با یکسان‌بودن توان نمی‌توان این نتیجه را گرفت. ولتاژ، جریان، ابعاد نصب، نوع سیگنال‌های فرمان، پروتکل ارتباطی و تجهیزات ترمز باید با درایو و تابلو موجود تطبیق داده شوند.
برای استعلام مدل و تجهیزات لازم چه اطلاعاتی نیاز است؟
کد کامل محصول، تصویر پلاک موتور، نوع شبکه برق، شرح بار و زمان‌های حرکت و توقف را آماده کنید. در صورت نیاز به شبکه یا فیدبک، مدل کنترلر، پروتکل و مشخصات انکودر یا سنسور را نیز اعلام کنید.
خرید و استعلام قیمت اینورتر LSLV0022M100-1EOFNA از آوا الکتریک
برای استعلام قیمت و موجودی اینورتر ال‌اس M100 مدل LSLV0022M100-1EOFNA، کد کامل LSLV0022M100-1EOFNA را همراه با مشخصات موتور و کاربرد برای آوا الکتریک ارسال کنید. پسوندهای مدل را در استعلام حفظ کنید؛ تفاوت در نوع تغذیه، محفظه، رابط ارتباطی یا تجهیزات داخلی می‌تواند انتخاب نهایی را تغییر دهد.
قیمت و اقلام قابل تحویل باید برای همان نسخه و تجهیزات درخواست‌شده مشخص شوند. اگر پروژه به کارت شبکه، فیدبک، تجهیزات ترمز یا کیپد بیرونی نیاز دارد، این موارد را جداگانه در استعلام ذکر کنید تا پیکربندی پیشنهادی با نیاز واقعی ماشین تطبیق داده شود.
