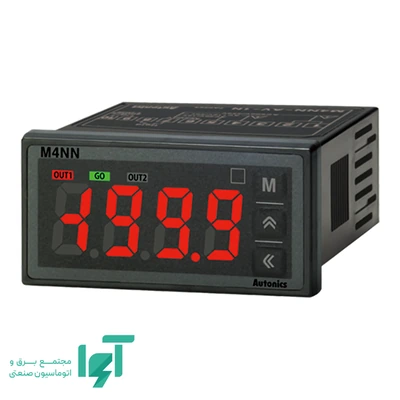

پنل‌متر آتونیکس M4NN-AA-1N از سری M4NN برای اندازه‌گیری و نمایش جریان متناوب طراحی شده است. این مدل یک کانال اندازه‌گیری و یک نمایشگر دارد. انتخاب آن باید بر اساس نوع سیگنال، محدوده ورودی، تغذیه و امکانات خروجی انجام شود؛ تعداد ارقام یا ابعاد مشابه، به‌تنهایی نشان‌دهنده یکسان‌بودن عملکرد دو پنل‌متر نیست.
ورودی جریان متناوب و محاسبه نسبت تبدیل
ورودی این مدل برای جریان متناوب است و در محدوده‌های سازگار تا پنج آمپر استفاده می‌شود. انتخاب ترمینال و بازه باید با مقدار واقعی جریان هماهنگ باشد. اندازه‌گیری جریان از مسیر ورودی جریان انجام می‌شود و اتصال آن مانند یک ولت‌متر موازی با منبع، روش صحیح استفاده نیست.
در جریان‌های بالاتر می‌توان از ترانس جریان متناسب با ورودی دستگاه استفاده کرد. برای مثال عمومی، در یک ترانس با نسبت دویست به پنج آمپر، نسبت تبدیل چهل است؛ جریان ثانویه دو آمپر متناظر با جریان اولیه هشتاد آمپر خواهد بود. این محاسبه رابطه اولیه و ثانویه را نشان می‌دهد و تنظیم مقیاس نمایش باید با همین نسبت و امکانات دستگاه تطبیق داده شود.
دقت نهایی تابع خطای ترانس، بار متصل به ثانویه، سیم‌کشی و خطای پنل‌متر است. هنگام کار با ترانس جریان، ثانویه نباید در حالی که اولیه جریان دارد باز گذاشته شود. جریان نامی پنج آمپر ورودی نیز به معنی قابلیت عبور مستقیم هر جریان بزرگ‌تر از دستگاه نیست.
روش اندازه‌گیری متناوب و مفهوم نمایش فرکانس
برای M4NN-AA-1N روش اندازه‌گیری میانگین یا AVG اعلام شده است. مقدار حاصل از روش میانگین را نباید برای هر شکل موجی معادل اندازه‌گیری مقدار مؤثر واقعی فرض کرد. اعوجاج شکل موج و خروجی‌های پالسی تجهیزات قدرت می‌توانند رابطه میان میانگین و مقدار مؤثر را تغییر دهند.
قابلیت نمایش فرکانس، نرخ تکرار سیگنال را بیان می‌کند. برای مثال، فرکانس پنجاه هرتز متناظر با دوره بیست میلی‌ثانیه است. این مقدار با دامنه ولتاژ یا جریان تفاوت دارد و به‌تنهایی برای محاسبه توان یا انرژی مصرفی کافی نیست.
نمایش جریان یا ولتاژ و نمایش فرکانس، دو برداشت از یک ورودی‌اند؛ این ویژگی به معنی وجود یک کانال اندازه‌گیری مستقل دیگر نیست. انتخاب واحد باید با حالت کاری دستگاه هماهنگ شود.
تعداد ارقام، تفکیک‌پذیری و دقت نمایش
این پنل‌متر نمایشگر چهاررقمی دارد. ارتفاع کاراکترهای آن یازده میلی‌متر است. تعداد رقم‌ها ظرفیت نمایش عدد را بیان می‌کند و به‌تنهایی مشخص‌کننده خطای اندازه‌گیری نیست.
اگر مقداری با دو رقم اعشار نمایش داده شود، کوچک‌ترین گام ظاهری یک‌صدم واحد است؛ از این موضوع نمی‌توان دقت یک‌صدم واحد را نتیجه گرفت. خطای ورودی، خطای مبدل یا ترانسمیتر و شرایط محیطی در نتیجه نهایی اثر دارند. محل ممیز باید با گستره واقعی کمیت و دقت کل مجموعه متناسب انتخاب شود.
سرعت نمونه‌برداری، دوره تغییر عدد روی نمایشگر و زمان پاسخ خروجی سه مفهوم جدا هستند. ثابت‌ماندن ظاهری عدد، به‌تنهایی وضعیت پردازش داخلی را نشان نمی‌دهد. برای بررسی یک تغییر سریع فرایند باید زمان پاسخ کل زنجیره اندازه‌گیری و کنترل در نظر گرفته شود.
نشانگرهای واحد مرتبط با این مدل شامل mA، A، Hz است. نمایش یک علامت واحد، نوع مدار ورودی را تغییر نمی‌دهد؛ برای مثال، انتخاب علامت آمپر روی نمایشگر، ورودی ولتاژی را به ورودی مستقیم جریان تبدیل نمی‌کند.
نقش نمایشگر و حدود کنترل مستقل
این نسخه خروجی کنترل ندارد؛ وظیفه آن ارائه عدد اندازه‌گیری به اپراتور است. اگر رسیدن مقدار به حد مشخص باید باعث توقف پمپ، روشن‌شدن آلارم یا تغییر وضعیت ماشین شود، این تصمیم باید در تجهیز کنترل مناسب انجام شود. تعداد رقم‌های بیشتر یا امکان تنظیم مقیاس، به‌خودی‌خود خروجی فرمان ایجاد نمی‌کند.
در این نسخه خروجی انتقالی آنالوگ و رابط ارتباطی وجود ندارد. بنابراین برای ارسال عدد به کنترلر باید از مسیر دیگری در سامانه اندازه‌گیری استفاده شود؛ نمی‌توان نمایش محلی عدد را معادل قابلیت ارسال آن به شبکه دانست.
تغذیه، جانمایی و شرایط اتصال
تغذیه این مدل پنج تا بیست‌وچهار ولت مستقیم است. ورودی تغذیه، انرژی مدار داخلی را تأمین می‌کند و باید از ورودی اندازه‌گیری تفکیک شود. در جایگزینی، محدوده کاری واقعی و نوع متناوب یا مستقیم بودن تغذیه باید با کد کامل تطبیق داده شوند.
این محصول برای نصب پنلی با قاب دارای عرض چهل‌وهشت، ارتفاع بیست‌وچهار میلی‌متر عرضه شده است. ابعاد قاب با اندازه برش نصب یکسان نیست. فضای ترمینال، خم کابل و دسترسی پشت تابلو باید در جانمایی بررسی شود. مسیر سیگنال اندازه‌گیری نیز بهتر است از مسیرهای قدرت و منابع نویز جدا در نظر گرفته شود.
قیمت و خرید پنل‌متر M4NN-AA-1N
برای انتخاب M4NN-AA-1N، نوع سیگنال، بازه اندازه‌گیری، تغذیه، نیاز به خروجی کنترل یا انتقال و ابعاد محل نصب را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید پنل‌متر آتونیکس M4NN-AA-1N و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
