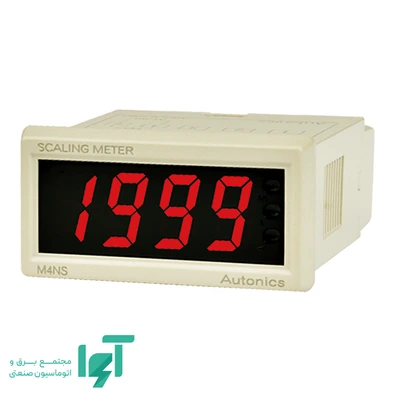

پنل‌متر آتونیکس M4NS-NA یک نمایشگر دیجیتال تک‌کاناله برای دریافت سیگنال چهار تا بیست میلی‌آمپر مستقیم و تبدیل آن به مقدار مهندسی قابل‌خواندن است. این دستگاه می‌تواند خروجی ترانسمیتر فشار، سطح یا دما را بر اساس مقیاس تنظیم‌شده نمایش دهد. انرژی نمایشگر از همان حلقه جریان تأمین می‌شود و ورودی تغذیه مستقل برای خود پنل‌متر لازم نیست.
رابطه سیگنال ورودی با مقدار واقعی فرایند
ورودی این مدل از نوع چهار تا بیست میلی‌آمپر مستقیم است. امکان تنظیم حد پایین و بالای مقیاس و محل ممیز اجازه می‌دهد عدد روی نمایشگر بیانگر کمیت فرایند باشد؛ برای مثال، مقدار جریان ترانسمیتر به فشار بر حسب بار تبدیل شود.
برای یک مثال محاسباتی، ترانسمیتر خطی فشار صفر تا شانزده بار با خروجی چهار تا بیست میلی‌آمپر را در نظر بگیرید. جریان چهار میلی‌آمپر نماینده صفر بار، دوازده میلی‌آمپر نماینده هشت بار و بیست میلی‌آمپر نماینده شانزده بار است. مقدار مهندسی از نسبت «جریان ورودی منهای چهار» به شانزده، ضرب در گستره اندازه‌گیری و سپس افزودن ابتدای مقیاس به دست می‌آید.
این رابطه برای خروجی خطی معتبر است. اگر سیگنال با کمیت موردنظر رابطه غیرخطی داشته باشد، تنظیم دو انتهای مقیاس به‌تنهایی خطی‌سازی کامل ایجاد نمی‌کند. برای نمونه، در اندازه‌گیری دبی بر مبنای اختلاف فشار، باید مشخص شود تبدیل موردنیاز در ترانسمیتر انجام شده است یا به پردازش دیگری نیاز دارد.
تعداد ارقام، تفکیک‌پذیری و دقت نمایش
این پنل‌متر نمایشگر چهاررقمی دارد. ارتفاع کاراکترهای آن ده میلی‌متر است. تعداد رقم‌ها ظرفیت نمایش عدد را بیان می‌کند و به‌تنهایی مشخص‌کننده خطای اندازه‌گیری نیست.
اگر مقداری با دو رقم اعشار نمایش داده شود، کوچک‌ترین گام ظاهری یک‌صدم واحد است؛ از این موضوع نمی‌توان دقت یک‌صدم واحد را نتیجه گرفت. خطای ورودی، خطای مبدل یا ترانسمیتر و شرایط محیطی در نتیجه نهایی اثر دارند. محل ممیز باید با گستره واقعی کمیت و دقت کل مجموعه متناسب انتخاب شود.
دوره به‌روزرسانی نمایش در این مدل از نیم ثانیه تا پنج ثانیه قابل‌انتخاب است. اصلاح ابتدا و انتهای ورودی و پایش مقدار پیک نیز در این سری پیش‌بینی شده‌اند. پایش پیک به معنی ذخیره روند زمانی کامل نیست و اصلاح نمایش نباید جایگزین بررسی سلامت ترانسمیتر شود.
نقش نمایشگر و حدود کنترل مستقل
این نسخه خروجی کنترل ندارد؛ وظیفه آن ارائه عدد اندازه‌گیری به اپراتور است. اگر رسیدن مقدار به حد مشخص باید باعث توقف پمپ، روشن‌شدن آلارم یا تغییر وضعیت ماشین شود، این تصمیم باید در تجهیز کنترل مناسب انجام شود. تعداد رقم‌های بیشتر یا امکان تنظیم مقیاس، به‌خودی‌خود خروجی فرمان ایجاد نمی‌کند.
در این نسخه خروجی انتقالی آنالوگ و رابط ارتباطی وجود ندارد. بنابراین برای ارسال عدد به کنترلر باید از مسیر دیگری در سامانه اندازه‌گیری استفاده شود؛ نمی‌توان نمایش محلی عدد را معادل قابلیت ارسال آن به شبکه دانست.
تغذیه، جانمایی و شرایط اتصال
تغذیه دستگاه از حلقه جریان است. منبع حلقه باید ولتاژ لازم برای ترانسمیتر، نمایشگر، سایر مصرف‌کنندگان و افت کابل را فراهم کند. برای مثال عمومی، مقاومت دویست‌وپنجاه اهمی یک ورودی جریان در بیست میلی‌آمپر پنج ولت افت ایجاد می‌کند؛ این مقدار باید در بودجه ولتاژ حلقه منظور شود و بیانگر مقاومت داخلی این پنل‌متر نیست.
این محصول برای نصب پنلی با قاب دارای عرض چهل‌وهشت، ارتفاع بیست‌وچهار میلی‌متر عرضه شده است. ابعاد قاب با اندازه برش نصب یکسان نیست. فضای ترمینال، خم کابل و دسترسی پشت تابلو باید در جانمایی بررسی شود. مسیر سیگنال اندازه‌گیری نیز بهتر است از مسیرهای قدرت و منابع نویز جدا در نظر گرفته شود.
قیمت و خرید پنل‌متر M4NS-NA
برای انتخاب M4NS-NA، نوع سیگنال، بازه اندازه‌گیری، تغذیه، نیاز به خروجی کنترل یا انتقال و ابعاد محل نصب را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید پنل‌متر آتونیکس M4NS-NA و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
