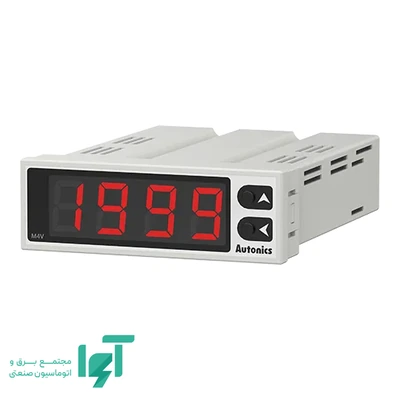

پنل‌متر آتونیکس M4V از سری M4V برای نمایش مقیاس‌شده سیگنال فرایندی در پنل موزاییکی طراحی شده است. این مدل یک کانال اندازه‌گیری و یک نمایشگر دارد. انتخاب آن باید بر اساس نوع سیگنال، محدوده ورودی، تغذیه و امکانات خروجی انجام شود؛ تعداد ارقام یا ابعاد مشابه، به‌تنهایی نشان‌دهنده یکسان‌بودن عملکرد دو پنل‌متر نیست.
رابطه سیگنال ورودی با مقدار واقعی فرایند
ورودی‌های معرفی‌شده برای این مدل شامل صفر تا دو، صفر تا ده و یک تا پنج ولت مستقیم، همچنین صفر تا یک و چهار تا بیست میلی‌آمپر مستقیم است. یک کانال ورودی با گزینه‌های مختلف، به معنی اندازه‌گیری هم‌زمان چند سیگنال نیست؛ نوع ورودی باید مطابق خروجی تجهیز و روش تنظیم دستگاه انتخاب شود.
برای یک مثال محاسباتی، ترانسمیتر خطی فشار صفر تا شانزده بار با خروجی چهار تا بیست میلی‌آمپر را در نظر بگیرید. جریان چهار میلی‌آمپر نماینده صفر بار، دوازده میلی‌آمپر نماینده هشت بار و بیست میلی‌آمپر نماینده شانزده بار است. مقدار مهندسی از نسبت «جریان ورودی منهای چهار» به شانزده، ضرب در گستره اندازه‌گیری و سپس افزودن ابتدای مقیاس به دست می‌آید.
این رابطه برای خروجی خطی معتبر است. اگر سیگنال با کمیت موردنظر رابطه غیرخطی داشته باشد، تنظیم دو انتهای مقیاس به‌تنهایی خطی‌سازی کامل ایجاد نمی‌کند. برای نمونه، در اندازه‌گیری دبی بر مبنای اختلاف فشار، باید مشخص شود تبدیل موردنیاز در ترانسمیتر انجام شده است یا به پردازش دیگری نیاز دارد.
تعداد ارقام، تفکیک‌پذیری و دقت نمایش
این پنل‌متر نمایشگر چهاررقمی دارد. تعداد رقم‌ها ظرفیت نمایش عدد را بیان می‌کند و به‌تنهایی مشخص‌کننده خطای اندازه‌گیری نیست.
اگر مقداری با دو رقم اعشار نمایش داده شود، کوچک‌ترین گام ظاهری یک‌صدم واحد است؛ از این موضوع نمی‌توان دقت یک‌صدم واحد را نتیجه گرفت. خطای ورودی، خطای مبدل یا ترانسمیتر و شرایط محیطی در نتیجه نهایی اثر دارند. محل ممیز باید با گستره واقعی کمیت و دقت کل مجموعه متناسب انتخاب شود.
سرعت نمونه‌برداری، دوره تغییر عدد روی نمایشگر و زمان پاسخ خروجی سه مفهوم جدا هستند. ثابت‌ماندن ظاهری عدد، به‌تنهایی وضعیت پردازش داخلی را نشان نمی‌دهد. برای بررسی یک تغییر سریع فرایند باید زمان پاسخ کل زنجیره اندازه‌گیری و کنترل در نظر گرفته شود.
نقش نمایشگر و حدود کنترل مستقل
این نسخه خروجی کنترل ندارد؛ وظیفه آن ارائه عدد اندازه‌گیری به اپراتور است. اگر رسیدن مقدار به حد مشخص باید باعث توقف پمپ، روشن‌شدن آلارم یا تغییر وضعیت ماشین شود، این تصمیم باید در تجهیز کنترل مناسب انجام شود. تعداد رقم‌های بیشتر یا امکان تنظیم مقیاس، به‌خودی‌خود خروجی فرمان ایجاد نمی‌کند.
در این نسخه خروجی انتقالی آنالوگ و رابط ارتباطی وجود ندارد. بنابراین برای ارسال عدد به کنترلر باید از مسیر دیگری در سامانه اندازه‌گیری استفاده شود؛ نمی‌توان نمایش محلی عدد را معادل قابلیت ارسال آن به شبکه دانست.
تغذیه، جانمایی و شرایط اتصال
تغذیه این مدل دوازده تا بیست‌وچهار ولت مستقیم است. ورودی تغذیه، انرژی مدار داخلی را تأمین می‌کند و باید از ورودی اندازه‌گیری تفکیک شود. در جایگزینی، محدوده کاری واقعی و نوع متناوب یا مستقیم بودن تغذیه باید با کد کامل تطبیق داده شوند.
این محصول برای نصب پنلی با قاب دارای عرض هفتاد‌وپنج، ارتفاع بیست‌وپنج میلی‌متر عرضه شده است. فرم آن برای پنل موزاییکی در نظر گرفته شده و در کنار تطبیق الکتریکی، باید با ساختار مکانیکی همان پنل هماهنگ باشد. ابعاد قاب با اندازه برش نصب یکسان نیست. فضای ترمینال، خم کابل و دسترسی پشت تابلو باید در جانمایی بررسی شود. مسیر سیگنال اندازه‌گیری نیز بهتر است از مسیرهای قدرت و منابع نویز جدا در نظر گرفته شود.
قیمت و خرید پنل‌متر M4V
برای انتخاب M4V، نوع سیگنال، بازه اندازه‌گیری، تغذیه، نیاز به خروجی کنترل یا انتقال و ابعاد محل نصب را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید پنل‌متر آتونیکس M4V و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
