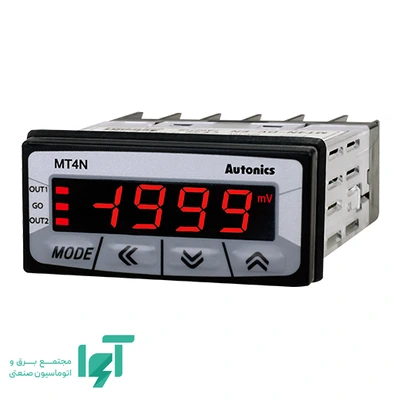

پنل‌متر آتونیکس MT4N-DV-E3 از سری MT4N برای اندازه‌گیری و نمایش ولتاژ مستقیم طراحی شده است. این مدل یک کانال اندازه‌گیری و یک نمایشگر دارد. انتخاب آن باید بر اساس نوع سیگنال، محدوده ورودی، تغذیه و امکانات خروجی انجام شود؛ تعداد ارقام یا ابعاد مشابه، به‌تنهایی نشان‌دهنده یکسان‌بودن عملکرد دو پنل‌متر نیست.
ورودی ولتاژ مستقیم و کاربرد سیگنال‌های کوچک
ورودی MT4N-DV-E3 از نوع ولتاژ مستقیم است و گزینه‌های اندازه‌گیری تا پنجاه ولت، همراه با بازه‌های کوچک‌تر ولتاژی و میلی‌ولتی در این خانواده ورودی وجود دارد. بازه و ترمینال انتخابی باید با سیگنال هماهنگ باشد. گزینه ولتاژ مستقیم را نباید با نسخه اندازه‌گیری متناوب جایگزین کرد.
یکی از کاربردهای ورودی میلی‌ولتی، اندازه‌گیری افت روی شنت جریان سازگار است. برای مثال عمومی، شنت صد آمپر با خروجی پنجاه میلی‌ولت در جریان نامی، در پنجاه آمپر افت بیست‌وپنج میلی‌ولت ایجاد می‌کند. مقدار جریان از نسبت ولتاژ اندازه‌گیری‌شده به ولتاژ نامی شنت، ضرب در جریان نامی آن به دست می‌آید.
شنت باید از نظر جریان، توان تلفاتی و دقت مناسب باشد. در همین مثال، توان تلفاتی شنت در صد آمپر برابر پنج وات است. سیم‌های اندازه‌گیری باید از نقاط مخصوص برداشت ولتاژ متصل شوند تا افت مسیر قدرت به مقدار اندازه‌گیری اضافه نشود؛ استفاده از شنت به معنی اتصال مستقیم جریان قدرت به ورودی ولتاژی پنل‌متر نیست.
تعداد ارقام، تفکیک‌پذیری و دقت نمایش
نمایشگر چهاررقمی این مدل از نوع LCD است و ارتفاع کاراکترهای آن نه میلی‌متر است. تعداد رقم‌ها ظرفیت نمایش عدد را بیان می‌کند و به‌تنهایی مشخص‌کننده خطای اندازه‌گیری نیست.
اگر مقداری با دو رقم اعشار نمایش داده شود، کوچک‌ترین گام ظاهری یک‌صدم واحد است؛ از این موضوع نمی‌توان دقت یک‌صدم واحد را نتیجه گرفت. خطای ورودی، خطای مبدل یا ترانسمیتر و شرایط محیطی در نتیجه نهایی اثر دارند. محل ممیز باید با گستره واقعی کمیت و دقت کل مجموعه متناسب انتخاب شود.
سرعت نمونه‌برداری، دوره تغییر عدد روی نمایشگر و زمان پاسخ خروجی سه مفهوم جدا هستند. ثابت‌ماندن ظاهری عدد، به‌تنهایی وضعیت پردازش داخلی را نشان نمی‌دهد. برای بررسی یک تغییر سریع فرایند باید زمان پاسخ کل زنجیره اندازه‌گیری و کنترل در نظر گرفته شود.
نشانگرهای واحد مرتبط با این مدل شامل mV، V، mA، A، Hz است. نمایش یک علامت واحد، نوع مدار ورودی را تغییر نمی‌دهد؛ برای مثال، انتخاب علامت آمپر روی نمایشگر، ورودی ولتاژی را به ورودی مستقیم جریان تبدیل نمی‌کند.
خروجی‌های مقایسه‌ای و ارتباط آن‌ها با فرایند
در MT4N-DV-E3، یک خروجی رله‌ای از نوع کنتاکت باز SPST با عنوان OUT1 وجود دارد. خروجی مقایسه‌ای بر اساس رابطه مقدار اندازه‌گیری با حدود تنظیم‌شده عمل می‌کند؛ تعداد خروجی‌ها با تعداد کانال ورودی برابر نیست و همگی به پردازش همان ورودی مربوط‌اند.
کنتاکت رله مسیر فرمان را قطع و وصل می‌کند و منبع تغذیه بار نیست. برای اتصال بوبین کنتاکتور، شیر برقی یا بار دیگر، نوع بار و جریان لحظه وصل باید با ظرفیت کنتاکت تطبیق داده شوند. ظرفیت بار مقاومتی را نمی‌توان بدون بررسی به بار القایی تعمیم داد.
در یک کاربرد پایش، فاصله مناسب میان حد عمل و برگشت از تغییر وضعیت مکرر نزدیک آستانه جلوگیری می‌کند. تنظیم حدود باید با نوسان واقعی فرایند هماهنگ باشد؛ در غیر این صورت، یک اندازه‌گیری صحیح نیز می‌تواند فرمان‌های نامناسب برای ماشین ایجاد کند.
خروجی انتقالی چهار تا بیست میلی‌آمپر
این مدل خروجی انتقال مقدار با سیگنال چهار تا بیست میلی‌آمپر مستقیم دارد. خروجی انتقالی عدد اندازه‌گیری را برای ورودی آنالوگ یک کنترلر یا تجهیز ثبت داده قابل‌استفاده می‌کند و نقش آن با خروجی قطع‌و‌وصل رله متفاوت است. مقاومت بار مجاز اعلام‌شده برای مسیر انتقال حداکثر ششصد اهم است.
برای مثال محاسباتی، اگر مقیاس خروجی از صفر تا صد واحد تنظیم شود، پنجاه واحد در میانه مقیاس با دوازده میلی‌آمپر متناظر خواهد بود. در دریافت‌کننده نیز باید همین ابتدا و انتهای مقیاس تعریف شود؛ تنظیم متفاوت دو طرف می‌تواند با وجود جریان صحیح، عدد اشتباه ایجاد کند.
تغذیه، جانمایی و شرایط اتصال
تغذیه این مدل دوازده تا بیست‌وچهار ولت متناوب با فرکانس پنجاه یا شصت هرتز یا دوازده تا بیست‌وچهار ولت مستقیم است. ورودی تغذیه، انرژی مدار داخلی را تأمین می‌کند و باید از ورودی اندازه‌گیری تفکیک شود. در جایگزینی، محدوده کاری واقعی و نوع متناوب یا مستقیم بودن تغذیه باید با کد کامل تطبیق داده شوند.
این محصول برای نصب پنلی با قاب دارای عرض چهل‌وهشت، ارتفاع بیست‌وچهار میلی‌متر عرضه شده است. ابعاد قاب با اندازه برش نصب یکسان نیست. فضای ترمینال، خم کابل و دسترسی پشت تابلو باید در جانمایی بررسی شود. مسیر سیگنال اندازه‌گیری نیز بهتر است از مسیرهای قدرت و منابع نویز جدا در نظر گرفته شود.
قیمت و خرید پنل‌متر MT4N-DV-E3
برای انتخاب MT4N-DV-E3، نوع سیگنال، بازه اندازه‌گیری، تغذیه، نیاز به خروجی کنترل یا انتقال و ابعاد محل نصب را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید پنل‌متر آتونیکس MT4N-DV-E3 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
