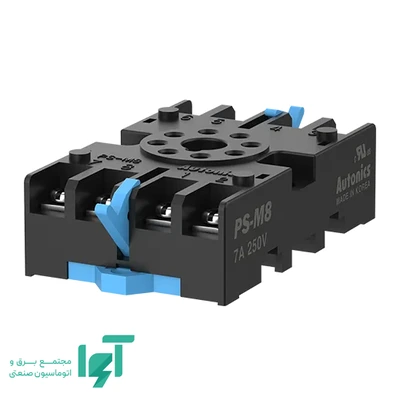

سوکت آتونیکس PS-M8 یک پایه هشت‌پین برای نصب و اتصال تجهیزات سازگار، از جمله تایمرهای مناسب سری ATS است. این محصول مسیر اتصال پایه‌های تجهیز به سیم‌های مدار را فراهم می‌کند و خود دارای مدار زمان‌بندی، نمایشگر یا خروجی کنترلی مستقل نیست. انتخاب سوکت باید هم‌زمان از نظر آرایش پایه، ظرفیت الکتریکی و روش نصب انجام شود؛ یکسان‌بودن تعداد پین‌ها به‌تنهایی سازگاری کامل دو تجهیز را اثبات نمی‌کند.
نقش سوکت در مدار فرمان
در ساختار سوکتی، سیم‌کشی ثابت به ترمینال‌های پایه متصل می‌شود و تایمر از طریق پین‌ها در سوکت قرار می‌گیرد. این شیوه هنگام تعویض یا سرویس تجهیز می‌تواند نیاز به بازکردن تک‌تک سیم‌های مدار را کاهش دهد. شماره پایه‌های روی نقشه تایمر باید با شماره ترمینال‌های سوکت تطبیق داده شود؛ موقعیت ظاهری یک ترمینال، جایگزین بررسی شماره و عملکرد آن نیست.
برای مثال، بعضی پایه‌ها به تغذیه تایمر و برخی به کنتاکت خروجی مربوط‌اند. اگر سوکت هشت‌پین مشابهی با آرایش مکانیکی یا شماره‌گذاری متفاوت استفاده شود، ممکن است تغذیه به مسیر نامناسب برسد. سازگاری باید با کد تجهیز نصب‌شونده و نقشه هر دو قطعه بررسی شود؛ ظرفیت سوکت نیز عملکرد تایمر را تغییر نمی‌دهد.
ولتاژ نامی و جریان قابل‌عبور
برای PS-M8 ولتاژ نامی دویست‌وپنجاه ولت متناوب با فرکانس پنجاه یا شصت هرتز و جریان هفت آمپر برای بار مقاومتی اعلام شده است. این ولتاژ، مشخصه تحمل و کاربرد پایه است و نباید آن را ولتاژ تغذیه همه تایمرهایی دانست که روی سوکت قرار می‌گیرند. ولتاژ مجاز تایمر باید از کد همان تایمر استخراج شود.
ظرفیت مسیر کامل توسط ضعیف‌ترین جزء محدود می‌شود. برای مثال فرضی، اگر پایه برای هفت آمپر و کنتاکت تجهیز نصب‌شده برای پنج آمپر در همان نوع بار مناسب باشد، وجود پایه هفت‌آمپری ظرفیت کنتاکت را به هفت آمپر افزایش نمی‌دهد. جریان نامی بار مقاومتی نیز نباید بدون بررسی به بار موتوری یا بوبین القایی تعمیم داده شود.
کیفیت اتصال و محاسبه گرمایش موضعی
ترمینال‌های پیچی وظیفه ایجاد اتصال مکانیکی و الکتریکی پایدار را دارند. اتصال شل می‌تواند مقاومت تماس را افزایش دهد و در محل اتصال گرما ایجاد کند. توان تلفاتی تماس از حاصل‌ضرب مربع جریان در مقاومت تماس به دست می‌آید؛ به همین دلیل، افزایش جریان اثر قابل‌توجهی بر گرمایش یک اتصال معیوب دارد.
برای مثال عمومی، مقاومت تماس یک‌دهم اهم در جریان پنج آمپر، دو و نیم وات گرما در همان نقطه تولید می‌کند. این عدد مشخصه واقعی PS-M8 نیست؛ مثال نشان می‌دهد چرا سفت‌کردن صحیح ترمینال و انتخاب سرسیم مناسب در مدار فرمان اهمیت دارد. افزایش بی‌رویه گشتاور نیز می‌تواند به ترمینال یا رزوه آسیب بزند.
گشتاور بستن ترمینال اعلام‌شده برای این مدل از هفتاد و پنج صدم تا نود و پنج صدم نیوتن‌متر است. استفاده از ابزار مناسب کمک می‌کند فشار اتصال در محدوده توصیه‌شده قرار گیرد. سیم و سرسیم باید از نظر سطح مقطع و نحوه قرارگیری با ترمینال سازگار باشند.
نصب روی ریل و جانمایی در تابلو
روش نصب این سوکت، سطحی یا روی ریل DIN است و ابعاد بدنه آن عرض چهل‌ویک، ارتفاع شصت‌وچهار، عمق نوزده و هشت دهم میلی‌متر است. در چیدمان چند پایه کنار یکدیگر، فقط عرض بدنه کافی نیست؛ محل ورود سیم، فضای ابزار و امکان خارج‌کردن تایمر از سوکت نیز باید باقی بماند.
سوکت باید به‌گونه‌ای مهار شود که نیروی کابل یا لرزش تابلو باعث حرکت آن و کاهش کیفیت تماس پین‌ها نشود. قبل از قرار دادن تجهیز، هم‌راستایی پین‌ها و سالم‌بودن محل اتصال بررسی می‌شود. جا زدن با فشار نامتناسب، روش حل ناسازگاری پایه یا خمیدگی پین نیست.
شرایط محیطی و انتخاب قطعه جایگزین
بازه دمای محیط اعلام‌شده برای PS-M8 از منفی ده تا مثبت پنجاه‌وپنج درجه سلسیوس است. دمای داخل تابلو می‌تواند با دمای اتاق متفاوت باشد؛ نزدیکی به منبع تغذیه، کنتاکتور یا تجهیز گرم‌شونده در جانمایی اهمیت دارد. وجود سوکت نیز به‌خودی‌خود حفاظت اضافه‌بار یا حفاظت اتصال کوتاه ایجاد نمی‌کند.
در جایگزینی، علاوه بر هشت‌پین بودن، نوع پایه، ابعاد، روش نصب و سازگاری اعلام‌شده با تایمر بررسی شود. انتخاب متعلقات بر اساس شکل کلی یا عبارت عمومی سوکت تایمر می‌تواند باعث تفاوت در نصب و سیم‌کشی شود. برای یک مجموعه قابل‌سرویس، کد سوکت و کد تایمر باید در مدارک تابلو جدا ثبت شوند.
قیمت و خرید سوکت تایمر PS-M8
برای انتخاب PS-M8، کد دقیق تایمر، آرایش پایه‌ها، روش نصب و مشخصات الکتریکی مدار را مشخص کنید. قیمت و امکان تأمین باید بر اساس کد کامل محصول و اقلام موردنیاز سفارش بررسی شود؛ یکسان‌بودن ظاهر یا نام سری، به معنی یکسان‌بودن مشخصات الکتریکی و عملکردی نیست.
برای استعلام قیمت و خرید سوکت تایمر آتونیکس PS-M8 و بررسی تطبیق آن با دستگاه، با مهندسی بازرگانی آوا الکتریک به شماره 03191091031 تماس بگیرید. اعلام مشخصات مدار و شرایط نصب کمک می‌کند مدل و متعلقات موردنیاز دقیق‌تر انتخاب شوند.
