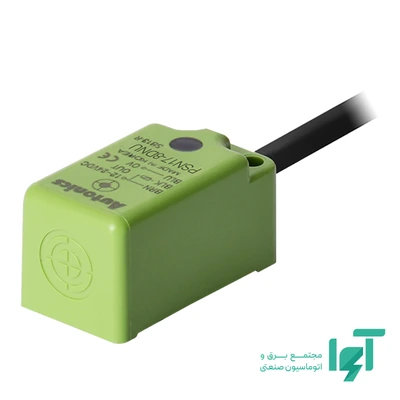

سنسور القایی مستطیلی آتونیکس PSN17-8DNU از سری PS، حضور هدف فلزی را در فاصله نامی هشت میلی‌متر به مدار کنترل اعلام می‌کند. این نسخه دارای خروجی سه سیم NPN با عملکرد NO است؛ یعنی با قرارگرفتن فلز در محدوده تشخیص، خروجی فعال می‌شود. سطح تشخیص در سمت بالای بدنه قرار دارد و اتصال کابلی دارد. برد این مدل برای کنترل حضور حامل یا صفحه فلزی با فاصله از بدنه سنسور اهمیت دارد؛ اندازه هدف و فضای نصب باید با همین برد هماهنگ باشند.
تشخیص از بالا و جهت عبور هدف
پسوند U، نسخه تشخیص از بالا را مشخص می‌کند. هدف باید از مقابل سطح حساس بالای بدنه عبور کند؛ نزدیک‌کردن فلز به انتهای بدنه الزاماً همان نتیجه را ندارد. این آرایش برای نصب سنسور زیر مسیر عبور قطعه یا روی پایه‌ای که دسترسی روبه‌رو محدود است، در جانمایی اثر دارد. پیش از سوراخ‌کاری پایه، جهت سطح حساس را با مسیر واقعی هدف تطبیق دهید.
مدل PSN17-8DN با همین فاصله نامی، نوع خروجی و منطق عملکرد، جهت تشخیص روبه‌جلو دارد. انتخاب میان این دو به مسیر نزدیک‌شدن هدف و امکان بستن پایه بستگی دارد؛ مشابه‌بودن کد و برد، جهت سطح حساس را یکسان نمی‌کند. ابعاد بدنه و موقعیت سوراخ‌های نصب را نیز جداگانه تطبیق دهید.
فاصله هشت میلی‌متری و رفتار سنسور در برابر فلز
در روش القایی، نزدیک‌شدن فلز به میدان جلوی سطح حساس، وضعیت مدار تشخیص را تغییر می‌دهد. سنسور این تغییر را به یک خروجی قطع و وصل تبدیل می‌کند؛ بنابراین برای اعلام حضور یا رسیدن به نقطه مشخص مناسب است، اما فاصله لحظه‌ای قطعه را به‌صورت یک مقدار پیوسته گزارش نمی‌کند. رنگ قطعه یا نور محیط، مبنای این روش تشخیص نیست.
فاصله نامی هشت میلی‌متر، مبنای انتخاب اولیه است. جنس، اندازه و ضخامت هدف روی فاصله واقعی اثر می‌گذارند؛ بردی که برای هدف آهنی استاندارد اعلام می‌شود را نباید برای یک قطعه کوچک آلومینیومی یا مسی بدون آزمون تکرار کرد. برای تنظیم دستگاه، همان قطعه‌ای را مقابل سنسور قرار دهید که در تولید استفاده خواهد شد و عبور آن را در بدترین موقعیت مکانیکی آزمایش کنید.
در این نسخه، هدف مرجع آهنی برای تعیین برد، صفحه‌ای با ضلع بیست‌وپنج میلی‌متر و ضخامت یک میلی‌متر است. این اندازه، ابعاد الزامی تمام اهداف نیست؛ نشان می‌دهد برد نامی تحت چه شرایطی به دست آمده است. اگر هدف شما زبانه‌ای باریک یا قطعه‌ای کوچک‌تر است، برد واقعی را با همان قطعه تنظیم کنید.
در انتخاب محل نصب، میان قطعه و سطح حساس فاصله‌ای پایدار باقی بگذارید. تنظیم درست در حالت توقف کافی نیست؛ تاب قطعه، لقی مکانیزم و لرزش پایه هنگام حرکت نیز باید در محدوده آزمون قرار بگیرند. افزایش برد نامی به‌خودی‌خود به معنی تشخیص قطعات کوچک‌تر یا دقت بیشتر در توقف دستگاه نیست.
ابعاد مستطیلی و نصب روی پایه
ابعاد بدنه، به ترتیب درج‌شده در مشخصات، هجده در سی‌وپنج ممیز شش در هجده میلی‌متر است. برای جلوگیری از جابه‌جایی جهت‌ها، این سه مقدار را با نقشه مکانیکی و موقعیت سطح حساس تطبیق دهید؛ اندازه معرفی‌شده در نام سری به‌تنهایی ابعاد کامل بدنه نیست. در نصب روی براکت یا بدنه ماشین، جای پیچ‌ها و امکان تنظیم فاصله هدف را از ابتدا در نظر بگیرید.
پایه را محکم کنید، اما نیروی بستن پیچ را از حد مجاز نقشه نصب بیشتر نکنید. جلوی سطح تشخیص بالایی و فاصله از فلزات اطراف را آزاد نگه دارید. نزدیک‌شدن پایه یا پیچ فلزی به میدان سنسور می‌تواند نقطه عملکرد را تغییر دهد؛ تنظیم نهایی باید پس از بستن کامل پایه و با هدف واقعی انجام شود.
در نصب چند سنسور نزدیک به هم، فاصله لازم میان آن‌ها به اندازه و آرایش روبه‌رو یا موازی وابسته است. آزمون تشخیص را با روشن‌بودن همه سنسورهای مجاور انجام دهید؛ عملکرد درست یک سنسور تنها، نبود تداخل در مجموعه نصب‌شده را ثابت نمی‌کند.
خروجی NPN و اتصال به مدار کنترل
خروجی NPN هنگام فعال‌شدن، جریان ورودی یا بار سازگار را به سمت صفر ولت می‌کشد؛ این رفتار «سینک» نام دارد. ورودی کنترلر باید متناسب با همین جهت جریان سیم‌بندی شده باشد. فقط داشتن ورودی دیجیتال روی PLC کافی نیست؛ اتصال پایه مشترک ورودی‌ها و نوع مدار داخلی ماژول نیز در سازگاری نقش دارند.
مدار این نسخه سه سیم دارد؛ تغذیه و مسیر سیگنال خروجی وظایف جداگانه دارند. خروجی ترانزیستوری را مانند کنتاکت آزاد رله در نظر نگیرید. جایگزینی با نوع PNP فقط با معکوس‌کردن صفر و یک در برنامه حل نمی‌شود، زیرا جهت عبور جریان عوض می‌شود. اتصال نهایی را بر اساس نقشه سنسور و ورودی کنترلر انجام دهید.
عملکرد NO در برنامه دستگاه
در عملکرد NO، با حضور فلز خروجی فعال می‌شود و پس از دورشدن فلز از محدوده تشخیص، خروجی به حالت غیرفعال برمی‌گردد. این منطق برای اعلام رسیدن حامل یا حضور قطعه در محل مونتاژ روشن و مستقیم است. در برنامه شمارش، تغییر وضعیت را ثبت کنید تا یک قطعه متوقف‌شده در مقابل سنسور چند بار شمرده نشود.
برای شمارش قطعات پشت‌سرهم باید بین دو هدف، فاصله‌ای وجود داشته باشد که سنسور دوباره نبود فلز را تشخیص دهد. اگر یک سطح فلزی پیوسته از مقابل سنسور بگذرد، طولانی‌شدن حالت فعال به معنی چند قطعه جداگانه نیست.
تغذیه و مسیر اتصال الکتریکی
تغذیه نامی سنسور دوازده تا بیست‌وچهار ولت جریان مستقیم و محدوده کاری اعلام‌شده سازنده ده تا سی ولت است. کیفیت منبع و افت ولتاژ کابل را در نظر بگیرید؛ سازگاری ولتاژ سنسور، به‌تنهایی سازگاری بار یا ورودی کنترلر را تضمین نمی‌کند.
در نسخه کابلی، برای تعویض سنسور باید به محل اتصال انتهای کابل دسترسی داشته باشید. مسیر را با طول واقعی عبور از پایه و کانال اندازه بگیرید و نزدیک سنسور مهار مناسب ایجاد کنید تا کشش کابل، موقعیت آن را تغییر ندهد. کابل را از لبه تیز و قسمت متحرکی که می‌تواند آن را بفشارد دور نگه دارید.
مسیر سیگنال را با توجه به طراحی تابلو از کابل قدرت موتور و خروجی اینورتر جدا کنید. پس از سیم‌بندی، وضعیت ورودی کنترلر را هنگام روشن‌بودن تجهیزات قدرت نیز ببینید. عملکرد درست در حالت توقف ماشین، اثر نویز و لرزش در شرایط کار را نشان نمی‌دهد.
راه‌اندازی و بررسی نشانگر
نشانگر عملکرد این مدل LED قرمز است. ابتدا با خارج‌کردن هدف از میدان و سپس نزدیک‌کردن قطعه واقعی، تغییر وضعیت نشانگر و ورودی کنترلر را بررسی کنید. معیار نهایی، دریافت درست سیگنال با منطق NO در کنترلر است؛ مشاهده چراغ روی سنسور به‌تنهایی پیوستگی سیم‌کشی تا تابلو را ثابت نمی‌کند.
پس از تثبیت پایه، آزمون را با سرعت و مسیر واقعی دستگاه تکرار کنید. اگر تشخیص در مرز فاصله ناپایدار است، فاصله هدف، فلزات اطراف، لقی پایه و تجمع براده را بررسی کنید. برای پالس‌های کوتاه، زمان پاسخ سنسور، فیلتر ورودی و روش خواندن PLC باید با هم هماهنگ باشند؛ از فاصله تشخیص نمی‌توان سرعت مجاز شمارش را نتیجه گرفت.
معیار انتخاب و جایگزینی در ماشین
برای کنترل موقعیت قطعه یا حامل فلزی، برد هشت میلی‌متری، جهت تشخیص از بالا و خروجی سه سیم NPN باید هم‌زمان با دستگاه هماهنگ باشند. در تعویض مدل استوانه‌ای با این بدنه مستطیلی، طراحی پایه و جهت نزدیک‌شدن هدف را دوباره بررسی کنید. دسترسی به مسیر کابل و محل اتصال آن، سرویس بعدی را آسان‌تر می‌کند.
در مقایسه با گزینه دیگر، ابتدا نوع خروجی و عملکرد را تطبیق دهید، سپس برد، ابعاد بدنه، جهت تشخیص و روش اتصال را کنترل کنید. هم‌اندازه‌بودن بدنه به معنی یکسان‌بودن مدار نیست. اگر هدف پلاستیک، شیشه یا ماده غیرفلزی است، تشخیص مستقیم آن با روش القایی انجام نمی‌شود؛ در آن کاربرد باید فناوری مناسب یا یک نشانگر فلزی متصل به مکانیزم انتخاب شود.
پرسش‌های متداول
چرا سنسور قطعه آزمایشی را می‌بیند ولی قطعه واقعی را نه؟
ممکن است جنس یا سطح مؤثر دو قطعه متفاوت باشد، یا قطعه واقعی از لبه میدان عبور کند. موقعیت قطعه، فاصله و فلزات اطراف را با نمونه واقعی بررسی کنید. افزایش اندازه هدف فلزی یا اصلاح مسیر عبور، باید بر اساس آزمون همان دستگاه انجام شود.
آیا می‌توان NPN را بدون تغییر سیم‌بندی جایگزین خروجی دیگر کرد؟
جهت جریان دو نوع خروجی متفاوت است. حتی اگر برد و ابعاد بدنه برابر باشند، ورودی کنترلر و اتصال مشترک آن باید با خروجی جدید سازگار باشند. تغییر منطق برنامه، جای اصلاح ناسازگاری الکتریکی را نمی‌گیرد.
اگر چراغ سنسور تغییر کند ولی PLC تغییری نشان ندهد، از کجا شروع کنیم؟
ابتدا تغذیه، اتصال مشترک ورودی، نوع خروجی و مسیر سیگنال را بررسی کنید. سپس منطق NO یا NC و فیلتر ورودی را کنترل کنید. وقتی چراغ به حضور هدف واکنش دارد، تغییر تصادفی فاصله جای بررسی مدار الکتریکی را نمی‌گیرد.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت PSN17-8DNU، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه هدف، فاصله نصب، نوع ورودی کنترلر و وجود فلزات اطراف پایه را نیز بفرستید. در تعویض تجهیز، عکس پلاک و اتصال سنسور قبلی به بررسی سازگاری کمک می‌کند.
