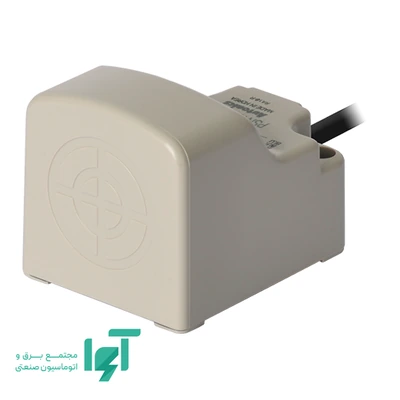

سنسور القایی مستطیلی آتونیکس PSN40-20DP از سری PS، حضور هدف فلزی را در فاصله نامی بیست میلی‌متر به مدار کنترل اعلام می‌کند. این نسخه دارای خروجی سه سیم PNP با عملکرد NO است؛ یعنی با قرارگرفتن فلز در محدوده تشخیص، خروجی فعال می‌شود. سطح تشخیص از نوع روبه‌جلو است و اتصال کابلی دارد. برد این مدل برای کنترل حضور حامل یا صفحه فلزی با فاصله از بدنه سنسور اهمیت دارد؛ اندازه هدف و فضای نصب باید با همین برد هماهنگ باشند.
تشخیص از جلو و جانمایی روبه‌روی هدف
در نسخه استاندارد این کد، تشخیص از سطح جلویی انجام می‌شود. پایه را طوری قرار دهید که هدف در مسیر حرکت از مقابل همان سطح عبور کند و بدنه یا کابل وارد مسیر قطعه نشوند. «استاندارد» در این خانواده به جهت تشخیص اشاره دارد؛ از آن نمی‌توان مجازبودن دفن کامل سنسور داخل فلز را نتیجه گرفت.
فاصله بیست میلی‌متری و رفتار سنسور در برابر فلز
در روش القایی، نزدیک‌شدن فلز به میدان جلوی سطح حساس، وضعیت مدار تشخیص را تغییر می‌دهد. سنسور این تغییر را به یک خروجی قطع و وصل تبدیل می‌کند؛ بنابراین برای اعلام حضور یا رسیدن به نقطه مشخص مناسب است، اما فاصله لحظه‌ای قطعه را به‌صورت یک مقدار پیوسته گزارش نمی‌کند. رنگ قطعه یا نور محیط، مبنای این روش تشخیص نیست.
فاصله نامی بیست میلی‌متر، مبنای انتخاب اولیه است. جنس، اندازه و ضخامت هدف روی فاصله واقعی اثر می‌گذارند؛ بردی که برای هدف آهنی استاندارد اعلام می‌شود را نباید برای یک قطعه کوچک آلومینیومی یا مسی بدون آزمون تکرار کرد. برای تنظیم دستگاه، همان قطعه‌ای را مقابل سنسور قرار دهید که در تولید استفاده خواهد شد و عبور آن را در بدترین موقعیت مکانیکی آزمایش کنید.
در انتخاب محل نصب، میان قطعه و سطح حساس فاصله‌ای پایدار باقی بگذارید. تنظیم درست در حالت توقف کافی نیست؛ تاب قطعه، لقی مکانیزم و لرزش پایه هنگام حرکت نیز باید در محدوده آزمون قرار بگیرند. افزایش برد نامی به‌خودی‌خود به معنی تشخیص قطعات کوچک‌تر یا دقت بیشتر در توقف دستگاه نیست.
ابعاد مستطیلی و نصب روی پایه
ابعاد بدنه، به ترتیب درج‌شده در مشخصات، چهل در پنجاه‌وسه در چهل ممیز هشت میلی‌متر است. برای جلوگیری از جابه‌جایی جهت‌ها، این سه مقدار را با نقشه مکانیکی و موقعیت سطح حساس تطبیق دهید؛ اندازه معرفی‌شده در نام سری به‌تنهایی ابعاد کامل بدنه نیست. سطح نصب باید فضای کافی برای بدنه، بست‌ها و دسترسی هنگام تنظیم داشته باشد؛ برد بیشتر جای پایه محکم را نمی‌گیرد.
پایه را محکم کنید، اما نیروی بستن پیچ را از حد مجاز نقشه نصب بیشتر نکنید. جلوی سطح تشخیص روبه‌جلو و فاصله از فلزات اطراف را آزاد نگه دارید. نزدیک‌شدن پایه یا پیچ فلزی به میدان سنسور می‌تواند نقطه عملکرد را تغییر دهد؛ تنظیم نهایی باید پس از بستن کامل پایه و با هدف واقعی انجام شود.
در نصب چند سنسور نزدیک به هم، فاصله لازم میان آن‌ها به اندازه و آرایش روبه‌رو یا موازی وابسته است. آزمون تشخیص را با روشن‌بودن همه سنسورهای مجاور انجام دهید؛ عملکرد درست یک سنسور تنها، نبود تداخل در مجموعه نصب‌شده را ثابت نمی‌کند.
خروجی PNP و اتصال به مدار کنترل
خروجی PNP هنگام فعال‌شدن، جریان را از سمت مثبت تغذیه به ورودی یا بار سازگار می‌دهد؛ این رفتار «سورس» نام دارد. ورودی کنترلر باید بتواند این جریان را دریافت کند و مسیر برگشت آن مطابق نقشه ماژول برقرار باشد. هنگام انتخاب PLC، نوع مدار ورودی و اتصال پایه مشترک را با سنسور تطبیق دهید.
مدار این نسخه سه سیم دارد؛ تغذیه و مسیر سیگنال خروجی وظایف جداگانه دارند. خروجی ترانزیستوری را مانند کنتاکت آزاد رله در نظر نگیرید. جایگزینی با نوع NPN فقط با معکوس‌کردن صفر و یک در برنامه حل نمی‌شود، زیرا جهت عبور جریان عوض می‌شود. اتصال نهایی را بر اساس نقشه سنسور و ورودی کنترلر انجام دهید.
عملکرد NO در برنامه دستگاه
در عملکرد NO، با حضور فلز خروجی فعال می‌شود و پس از دورشدن فلز از محدوده تشخیص، خروجی به حالت غیرفعال برمی‌گردد. این منطق برای اعلام رسیدن حامل یا حضور قطعه در محل مونتاژ روشن و مستقیم است. در برنامه شمارش، تغییر وضعیت را ثبت کنید تا یک قطعه متوقف‌شده در مقابل سنسور چند بار شمرده نشود.
برای شمارش قطعات پشت‌سرهم باید بین دو هدف، فاصله‌ای وجود داشته باشد که سنسور دوباره نبود فلز را تشخیص دهد. اگر یک سطح فلزی پیوسته از مقابل سنسور بگذرد، طولانی‌شدن حالت فعال به معنی چند قطعه جداگانه نیست.
تغذیه و مسیر اتصال الکتریکی
تغذیه نامی سنسور دوازده تا بیست‌وچهار ولت جریان مستقیم و محدوده کاری اعلام‌شده سازنده ده تا سی ولت است. کیفیت منبع و افت ولتاژ کابل را در نظر بگیرید؛ سازگاری ولتاژ سنسور، به‌تنهایی سازگاری بار یا ورودی کنترلر را تضمین نمی‌کند.
در نسخه کابلی، برای تعویض سنسور باید به محل اتصال انتهای کابل دسترسی داشته باشید. مسیر را با طول واقعی عبور از پایه و کانال اندازه بگیرید و نزدیک سنسور مهار مناسب ایجاد کنید تا کشش کابل، موقعیت آن را تغییر ندهد. کابل را از لبه تیز و قسمت متحرکی که می‌تواند آن را بفشارد دور نگه دارید.
مسیر سیگنال را با توجه به طراحی تابلو از کابل قدرت موتور و خروجی اینورتر جدا کنید. پس از سیم‌بندی، وضعیت ورودی کنترلر را هنگام روشن‌بودن تجهیزات قدرت نیز ببینید. عملکرد درست در حالت توقف ماشین، اثر نویز و لرزش در شرایط کار را نشان نمی‌دهد.
راه‌اندازی و بررسی نشانگر
نشانگر عملکرد این مدل LED قرمز است. ابتدا با خارج‌کردن هدف از میدان و سپس نزدیک‌کردن قطعه واقعی، تغییر وضعیت نشانگر و ورودی کنترلر را بررسی کنید. معیار نهایی، دریافت درست سیگنال با منطق NO در کنترلر است؛ مشاهده چراغ روی سنسور به‌تنهایی پیوستگی سیم‌کشی تا تابلو را ثابت نمی‌کند.
پس از تثبیت پایه، آزمون را با سرعت و مسیر واقعی دستگاه تکرار کنید. اگر تشخیص در مرز فاصله ناپایدار است، فاصله هدف، فلزات اطراف، لقی پایه و تجمع براده را بررسی کنید. برای پالس‌های کوتاه، زمان پاسخ سنسور، فیلتر ورودی و روش خواندن PLC باید با هم هماهنگ باشند؛ از فاصله تشخیص نمی‌توان سرعت مجاز شمارش را نتیجه گرفت.
معیار انتخاب و جایگزینی در ماشین
برای کنترل موقعیت قطعه یا حامل فلزی، برد بیست میلی‌متری، جهت تشخیص از جلو و خروجی سه سیم PNP باید هم‌زمان با دستگاه هماهنگ باشند. در تعویض مدل استوانه‌ای با این بدنه مستطیلی، طراحی پایه و جهت نزدیک‌شدن هدف را دوباره بررسی کنید. دسترسی به مسیر کابل و محل اتصال آن، سرویس بعدی را آسان‌تر می‌کند.
در مقایسه با گزینه دیگر، ابتدا نوع خروجی و عملکرد را تطبیق دهید، سپس برد، ابعاد بدنه، جهت تشخیص و روش اتصال را کنترل کنید. هم‌اندازه‌بودن بدنه به معنی یکسان‌بودن مدار نیست. اگر هدف پلاستیک، شیشه یا ماده غیرفلزی است، تشخیص مستقیم آن با روش القایی انجام نمی‌شود؛ در آن کاربرد باید فناوری مناسب یا یک نشانگر فلزی متصل به مکانیزم انتخاب شود.
پرسش‌های متداول
چرا سنسور قطعه آزمایشی را می‌بیند ولی قطعه واقعی را نه؟
ممکن است جنس یا سطح مؤثر دو قطعه متفاوت باشد، یا قطعه واقعی از لبه میدان عبور کند. موقعیت قطعه، فاصله و فلزات اطراف را با نمونه واقعی بررسی کنید. افزایش اندازه هدف فلزی یا اصلاح مسیر عبور، باید بر اساس آزمون همان دستگاه انجام شود.
آیا می‌توان PNP را بدون تغییر سیم‌بندی جایگزین خروجی دیگر کرد؟
جهت جریان دو نوع خروجی متفاوت است. حتی اگر برد و ابعاد بدنه برابر باشند، ورودی کنترلر و اتصال مشترک آن باید با خروجی جدید سازگار باشند. تغییر منطق برنامه، جای اصلاح ناسازگاری الکتریکی را نمی‌گیرد.
اگر چراغ سنسور تغییر کند ولی PLC تغییری نشان ندهد، از کجا شروع کنیم؟
ابتدا تغذیه، اتصال مشترک ورودی، نوع خروجی و مسیر سیگنال را بررسی کنید. سپس منطق NO یا NC و فیلتر ورودی را کنترل کنید. وقتی چراغ به حضور هدف واکنش دارد، تغییر تصادفی فاصله جای بررسی مدار الکتریکی را نمی‌گیرد.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت PSN40-20DP، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه هدف، فاصله نصب، نوع ورودی کنترلر و وجود فلزات اطراف پایه را نیز بفرستید. در تعویض تجهیز، عکس پلاک و اتصال سنسور قبلی به بررسی سازگاری کمک می‌کند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش باید برای همین کد کامل استعلام شوند.
