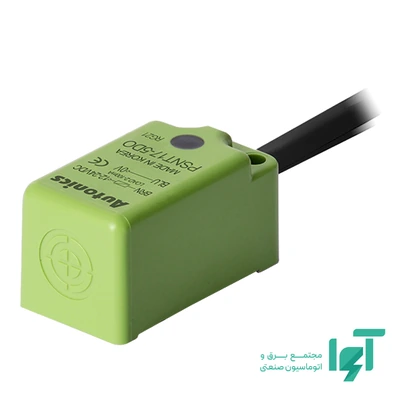

سنسور القایی مستطیلی آتونیکس PSNT17-5DO از سری PS، حضور هدف فلزی را در فاصله نامی پنج میلی‌متر به مدار کنترل اعلام می‌کند. این نسخه دارای خروجی دو سیم جریان مستقیم با عملکرد NO است؛ یعنی با قرارگرفتن فلز در محدوده تشخیص، خروجی فعال می‌شود. سطح تشخیص از نوع روبه‌جلو است و اتصال کابلی دارد. بدنه فشرده و برد نزدیک آن برای کنترل زبانه یا قطعه فلزی در فیکسچر و ماشین مونتاژ اهمیت دارد.
تشخیص از جلو و جانمایی روبه‌روی هدف
در نسخه استاندارد این کد، تشخیص از سطح جلویی انجام می‌شود. پایه را طوری قرار دهید که هدف در مسیر حرکت از مقابل همان سطح عبور کند و بدنه یا کابل وارد مسیر قطعه نشوند. «استاندارد» در این خانواده به جهت تشخیص اشاره دارد؛ از آن نمی‌توان مجازبودن دفن کامل سنسور داخل فلز را نتیجه گرفت.
مدل PSNT17-5DOU با همین فاصله نامی، نوع خروجی و منطق عملکرد، جهت تشخیص از بالا دارد. انتخاب میان این دو به مسیر نزدیک‌شدن هدف و امکان بستن پایه بستگی دارد؛ مشابه‌بودن کد و برد، جهت سطح حساس را یکسان نمی‌کند. ابعاد بدنه و موقعیت سوراخ‌های نصب را نیز جداگانه تطبیق دهید.
فاصله پنج میلی‌متری و رفتار سنسور در برابر فلز
در روش القایی، نزدیک‌شدن فلز به میدان جلوی سطح حساس، وضعیت مدار تشخیص را تغییر می‌دهد. سنسور این تغییر را به یک خروجی قطع و وصل تبدیل می‌کند؛ بنابراین برای اعلام حضور یا رسیدن به نقطه مشخص مناسب است، اما فاصله لحظه‌ای قطعه را به‌صورت یک مقدار پیوسته گزارش نمی‌کند. رنگ قطعه یا نور محیط، مبنای این روش تشخیص نیست.
فاصله نامی پنج میلی‌متر، مبنای انتخاب اولیه است. جنس، اندازه و ضخامت هدف روی فاصله واقعی اثر می‌گذارند؛ بردی که برای هدف آهنی استاندارد اعلام می‌شود را نباید برای یک قطعه کوچک آلومینیومی یا مسی بدون آزمون تکرار کرد. برای تنظیم دستگاه، همان قطعه‌ای را مقابل سنسور قرار دهید که در تولید استفاده خواهد شد و عبور آن را در بدترین موقعیت مکانیکی آزمایش کنید.
در انتخاب محل نصب، میان قطعه و سطح حساس فاصله‌ای پایدار باقی بگذارید. تنظیم درست در حالت توقف کافی نیست؛ تاب قطعه، لقی مکانیزم و لرزش پایه هنگام حرکت نیز باید در محدوده آزمون قرار بگیرند. افزایش برد نامی به‌خودی‌خود به معنی تشخیص قطعات کوچک‌تر یا دقت بیشتر در توقف دستگاه نیست.
ابعاد مستطیلی و نصب روی پایه
ابعاد بدنه، به ترتیب درج‌شده در مشخصات، هجده در سی‌وپنج ممیز شش در هجده میلی‌متر است. برای جلوگیری از جابه‌جایی جهت‌ها، این سه مقدار را با نقشه مکانیکی و موقعیت سطح حساس تطبیق دهید؛ اندازه معرفی‌شده در نام سری به‌تنهایی ابعاد کامل بدنه نیست. در نصب روی براکت یا بدنه ماشین، جای پیچ‌ها و امکان تنظیم فاصله هدف را از ابتدا در نظر بگیرید.
پایه را محکم کنید، اما نیروی بستن پیچ را از حد مجاز نقشه نصب بیشتر نکنید. جلوی سطح تشخیص روبه‌جلو و فاصله از فلزات اطراف را آزاد نگه دارید. نزدیک‌شدن پایه یا پیچ فلزی به میدان سنسور می‌تواند نقطه عملکرد را تغییر دهد؛ تنظیم نهایی باید پس از بستن کامل پایه و با هدف واقعی انجام شود.
در نصب چند سنسور نزدیک به هم، فاصله لازم میان آن‌ها به اندازه و آرایش روبه‌رو یا موازی وابسته است. آزمون تشخیص را با روشن‌بودن همه سنسورهای مجاور انجام دهید؛ عملکرد درست یک سنسور تنها، نبود تداخل در مجموعه نصب‌شده را ثابت نمی‌کند.
خروجی DC دو سیم و اتصال به مدار کنترل
در مدار دو‌سیم DC، سنسور با بار سازگار به‌صورت سری کار می‌کند و تغذیه الکترونیک آن نیز از همین مسیر تأمین می‌شود. این اتصال با سنسور سه‌سیم دارای خروجی جداگانه تفاوت دارد. دو سیم را بدون بار و برخلاف نقشه مستقیماً دو سر منبع نبندید. هنگام جایگزینی، مسیر مدار موجود باید با ساختار دو‌سیم هماهنگ باشد.
در انتخاب بار یا ورودی کنترلر، جریان نشتی حالت خاموش، افت ولتاژ حالت روشن و حداقل جریان لازم برای کار مدار اهمیت دارند. به همین دلیل یک ورودی بسیار کم‌مصرف ممکن است بدون بررسی سازگاری، رفتار مورد انتظار را نداشته باشد. روشن‌ماندن ضعیف نشانگر بار یا تغییر ناقص وضعیت ورودی را باید با مشخصات الکتریکی دو تجهیز بررسی کرد، نه صرفاً با تغییر فاصله هدف.
در مشخصات نسخه دو‌سیم جریان مستقیم، جریان بار از دو تا صد میلی‌آمپر و جریان نشتی حداکثر شش‌دهم میلی‌آمپر اعلام شده است. حد پایین جریان به اندازه حد بالا اهمیت دارد: ورودی بسیار کم‌مصرف را نباید صرفاً به دلیل کمتر بودن جریانش مناسب دانست. افت ولتاژ حالت روشن برای این نسخه حداکثر سه‌ونیم ولت است؛ بار باید با ولتاژ باقی‌مانده پس از این افت و افت مسیر کابل درست عمل کند.
برای این نسخه دو‌سیم جریان مستقیم، قطب‌بندی و محل بار را مطابق نقشه همان کد رعایت کنید. از دو‌سیم‌بودن نمی‌توان بدون‌پلاریته‌بودن را نتیجه گرفت. سازگاری ورودی PLC را هم از روی مشخصات واقعی مدار بررسی کنید؛ نام NPN یا PNP سنسورهای سه‌سیم، به‌تنهایی اتصال صحیح این مدل را تعیین نمی‌کند.
عملکرد NO در برنامه دستگاه
در عملکرد NO، با حضور فلز خروجی فعال می‌شود و پس از دورشدن فلز از محدوده تشخیص، خروجی به حالت غیرفعال برمی‌گردد. این منطق برای اعلام رسیدن حامل یا حضور قطعه در محل مونتاژ روشن و مستقیم است. در برنامه شمارش، تغییر وضعیت را ثبت کنید تا یک قطعه متوقف‌شده در مقابل سنسور چند بار شمرده نشود.
برای شمارش قطعات پشت‌سرهم باید بین دو هدف، فاصله‌ای وجود داشته باشد که سنسور دوباره نبود فلز را تشخیص دهد. اگر یک سطح فلزی پیوسته از مقابل سنسور بگذرد، طولانی‌شدن حالت فعال به معنی چند قطعه جداگانه نیست.
تغذیه و مسیر اتصال الکتریکی
تغذیه نامی سنسور دوازده تا بیست‌وچهار ولت جریان مستقیم و محدوده کاری اعلام‌شده سازنده ده تا سی ولت است. کیفیت منبع و افت ولتاژ کابل را در نظر بگیرید؛ سازگاری ولتاژ سنسور، به‌تنهایی سازگاری بار یا ورودی کنترلر را تضمین نمی‌کند.
در نسخه کابلی، برای تعویض سنسور باید به محل اتصال انتهای کابل دسترسی داشته باشید. مسیر را با طول واقعی عبور از پایه و کانال اندازه بگیرید و نزدیک سنسور مهار مناسب ایجاد کنید تا کشش کابل، موقعیت آن را تغییر ندهد. کابل را از لبه تیز و قسمت متحرکی که می‌تواند آن را بفشارد دور نگه دارید.
مسیر سیگنال را با توجه به طراحی تابلو از کابل قدرت موتور و خروجی اینورتر جدا کنید. پس از سیم‌بندی، وضعیت ورودی کنترلر را هنگام روشن‌بودن تجهیزات قدرت نیز ببینید. عملکرد درست در حالت توقف ماشین، اثر نویز و لرزش در شرایط کار را نشان نمی‌دهد.
راه‌اندازی و بررسی نشانگر
نشانگر عملکرد این مدل LED قرمز است. ابتدا با خارج‌کردن هدف از میدان و سپس نزدیک‌کردن قطعه واقعی، تغییر وضعیت نشانگر و ورودی کنترلر را بررسی کنید. معیار نهایی، دریافت درست سیگنال با منطق NO در کنترلر است؛ مشاهده چراغ روی سنسور به‌تنهایی پیوستگی سیم‌کشی تا تابلو را ثابت نمی‌کند.
پس از تثبیت پایه، آزمون را با سرعت و مسیر واقعی دستگاه تکرار کنید. اگر تشخیص در مرز فاصله ناپایدار است، فاصله هدف، فلزات اطراف، لقی پایه و تجمع براده را بررسی کنید. برای پالس‌های کوتاه، زمان پاسخ سنسور، فیلتر ورودی و روش خواندن PLC باید با هم هماهنگ باشند؛ از فاصله تشخیص نمی‌توان سرعت مجاز شمارش را نتیجه گرفت.
معیار انتخاب و جایگزینی در ماشین
برای کنترل موقعیت قطعه یا حامل فلزی، برد پنج میلی‌متری، جهت تشخیص از جلو و خروجی دو سیم جریان مستقیم باید هم‌زمان با دستگاه هماهنگ باشند. در تعویض مدل استوانه‌ای با این بدنه مستطیلی، طراحی پایه و جهت نزدیک‌شدن هدف را دوباره بررسی کنید. دسترسی به مسیر کابل و محل اتصال آن، سرویس بعدی را آسان‌تر می‌کند.
در مقایسه با گزینه دیگر، ابتدا نوع خروجی و عملکرد را تطبیق دهید، سپس برد، ابعاد بدنه، جهت تشخیص و روش اتصال را کنترل کنید. هم‌اندازه‌بودن بدنه به معنی یکسان‌بودن مدار نیست. اگر هدف پلاستیک، شیشه یا ماده غیرفلزی است، تشخیص مستقیم آن با روش القایی انجام نمی‌شود؛ در آن کاربرد باید فناوری مناسب یا یک نشانگر فلزی متصل به مکانیزم انتخاب شود.
پرسش‌های متداول
چرا سنسور قطعه آزمایشی را می‌بیند ولی قطعه واقعی را نه؟
ممکن است جنس یا سطح مؤثر دو قطعه متفاوت باشد، یا قطعه واقعی از لبه میدان عبور کند. موقعیت قطعه، فاصله و فلزات اطراف را با نمونه واقعی بررسی کنید. افزایش اندازه هدف فلزی یا اصلاح مسیر عبور، باید بر اساس آزمون همان دستگاه انجام شود.
آیا دو‌سیم‌بودن، سنسور را معادل یک کلید مکانیکی می‌کند؟
خیر. مدار الکترونیکی سنسور برای کار به شرایط مشخص بار نیاز دارد و مانند یک کنتاکت ایده‌آل بدون نشتی و افت ولتاژ رفتار نمی‌کند. پیش از جایگزینی کلید، مدار بار و ولتاژ تغذیه را با مشخصات سنسور تطبیق دهید.
اگر چراغ سنسور تغییر کند ولی PLC تغییری نشان ندهد، از کجا شروع کنیم؟
ابتدا تغذیه، اتصال مشترک ورودی، نوع خروجی و مسیر سیگنال را بررسی کنید. سپس منطق NO یا NC و فیلتر ورودی را کنترل کنید. وقتی چراغ به حضور هدف واکنش دارد، تغییر تصادفی فاصله جای بررسی مدار الکتریکی را نمی‌گیرد.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت PSNT17-5DO، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه هدف، فاصله نصب، نوع ورودی کنترلر و وجود فلزات اطراف پایه را نیز بفرستید. در تعویض تجهیز، عکس پلاک و اتصال سنسور قبلی به بررسی سازگاری کمک می‌کند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش باید برای همین کد کامل استعلام شوند.
