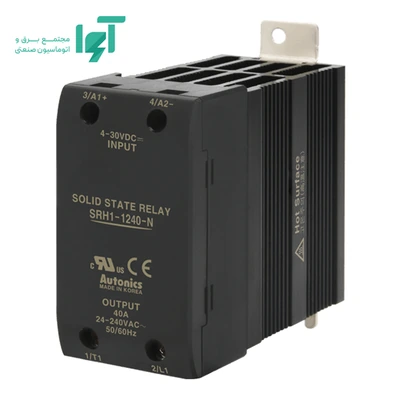

رله حالت جامد تکفاز آتونیکس SRH1-1240-N از سری SRH1 با جریان نامی چهل آمپر، برای قطع‌ووصل تکرارشوندهٔ هیتر و بار مقاومتی در تابلو کنترل به کار می‌رود. هیت‌سینک یکپارچه و امکان نصب روی ریل یا صفحه تابلو، در جانمایی بخش قدرت اهمیت دارند. انتخاب این کد به تطبیق فرمان ورودی، ولتاژ بار و شرایط حرارتی وابسته است.
فرمان ورودی و ارتباط با کنترلر
ولتاژ فرمان ورودی این نسخه چهار تا سی ولت جریان مستقیم است. برای تحریک از خروجی ترانزیستوری کنترلر، سطح ولتاژ فعال، توان تأمین جریان ورودی و اتصال قطب‌ها را با هم تطبیق دهید. قرارگرفتن ولتاژ نامی خروجی در این بازه، تنها یکی از شرایط اتصال صحیح است.
ترمینال ورودی، فرمان سوئیچینگ را دریافت می‌کند و توان بار از مدار خروجی عبور می‌کند. اگر فرمان از کنتاکت رله‌ای گرفته می‌شود، کنتاکت باید منبع فرمان مناسب را قطع‌ووصل کند؛ کنتاکت خشک به‌خودی‌خود ولتاژ تولید نمی‌کند. هنگام جایگزینی، نوع ورودی رله قبلی را علاوه بر جریان نامی آن بررسی کنید.
ولتاژ بار و ظرفیت جریان در مدار واقعی
محدوده نامی ولتاژ بار بیست‌وچهار تا دویست و چهل ولت جریان متناوب و جریان نامی این کد چهل آمپر است. بازه ولتاژ مربوط به مدار بار متناوب است و نباید با ولتاژ فرمان ورودی اشتباه گرفته شود. برای مثال، مقدار استاندارد فیلتر جست‌وجوی فروشگاه جای بررسی بازه واقعی روی پلاک را نمی‌گیرد.
جریان نامی باید با جریان کاری بار، دمای داخل تابلو و شرایط دفع حرارت سنجیده شود. افزایش دما می‌تواند جریان مجاز پیوسته را کاهش دهد؛ انتخاب دقیق به منحنی کاهش ظرفیت همان نسخه وابسته است. برای بار دارای جریان هجومی، تنها مقایسه جریان پایدار با چهل آمپر کافی نیست؛ پیک راه‌اندازی و مدت آن نیز باید در محدوده مجاز رله قرار بگیرند.
روش عملکرد و اثر آن بر انتخاب
در روش Zero Cross، پس از فعال‌شدن فرمان، شروع هدایت نزدیک عبور ولتاژ متناوب از صفر انجام می‌شود. این رفتار برای قطع‌ووصل هیترهای مقاومتی مفید است، زیرا شروع وصل نزدیک نقطه صفر به کاهش گذرای ناشی از سوئیچینگ کمک می‌کند. این ویژگی، حفاظت در برابر اضافه‌بار یا اتصال کوتاه محسوب نمی‌شود.
برای کنترل تناسب زمانی دما، کنترلر می‌تواند نسبت زمان روشن و خاموش را تغییر دهد و رله فرمان را اجرا کند. این مدل برای فرمانی که باید دقیقاً در زاویه دلخواه نیم‌سیکل شروع شود انتخاب مناسبی نیست. بارهای القایی و بارهای دارای جریان هجومی را نیز نباید صرفاً بر اساس عبارت عبور از صفر مناسب فرض کرد.
این کد یک مدار خروجی دارد. در طراحی چند ناحیه کنترل، تعداد مسیرهای قدرت و فرمان‌های لازم را جداگانه تعیین کنید؛ یک خروجی را نباید معادل چند کانال مستقل در نظر گرفت.
نصب، ابعاد و دفع حرارت
ابعاد بدنه با عرض چهل‌وپنج، ارتفاع صد و عمق صد میلی‌متر مشخص شده است. عرض بدنه در میزان فضای اشغال‌شده روی ریل اهمیت دارد. اطراف پره‌های هیت‌سینک و مسیر خروج هوای گرم را با سیم‌ها یا تجهیزات مجاور مسدود نکنید.
این سری هیت‌سینک یکپارچه دارد و برای نصب پنلی یا روی ریل DIN در نظر گرفته شده است. نصب پنلی در اینجا به تثبیت روی صفحه نصب تابلو اشاره دارد؛ ابعاد بدنه را به‌عنوان اندازه برش درِ تابلو استفاده نکنید. جهت نصب، فضای تهویه و دسترسی ترمینال‌های بالا و پایین باید با چیدمان سیم‌ها هماهنگ باشند.
وجود هیت‌سینک یکپارچه، نیاز به بررسی دمای داخل تابلو را برطرف نمی‌کند. هوای گرم تجهیزات مجاور و تجمع چند رله کنار یکدیگر می‌تواند شرایط کاری را تغییر دهد. پس از کارکرد پایدار زیر بار، وضعیت حرارتی مجموعه و محکم‌بودن اتصالات را ارزیابی کنید.
معیار انتخاب و جایگزینی
در جایگزینی، نوع فرمان مستقیم، بازه ولتاژ بار و جریان نامی چهل آمپر را همراه روش سوئیچینگ و فضای نصب کنترل کنید. انتخاب یک مدل با آمپر بالاتر، ناسازگاری ورودی یا کمبود دفع حرارت را جبران نمی‌کند.
رله حالت جامد نقش کلید کنترل بار را دارد؛ حفاظت اتصال کوتاه و اضافه‌بار باید جداگانه و هماهنگ با تحمل رله طراحی شود. خاموش‌کردن فرمان، جای قطع و ایزوله‌کردن منبع برق برای سرویس را نمی‌گیرد. در مدارهای حساس به ادامه کار هیتر، مسیر قطع حفاظتی مستقل از فرمان عادی کنترلر اهمیت دارد.
پرسش‌های متداول
آیا می‌توان جریان نامی را در هر دمایی از رله گرفت؟
خیر؛ ظرفیت پیوسته به شرایط حرارتی و نصب وابسته است. منحنی کاهش ظرفیت همان مدل را ملاک قرار دهید و جریان هجومی بار را نیز جدا از جریان پایدار ارزیابی کنید.
چرا با خاموش‌بودن فرمان، روی خروجی ولتاژ اندازه‌گیری می‌شود؟
خروجی نیمه‌هادی را نباید مانند جدایی مکانیکی کنتاکت فرض کرد. جریان نشتی و امپدانس ابزار اندازه‌گیری می‌توانند در ولتاژ دیده‌شده مؤثر باشند؛ تشخیص باید با مدار بار و روش آزمون مناسب انجام شود، نه فقط با اندازه‌گیری بی‌بار.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت SRH1-1240-N، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره، نوع و جریان بار، ولتاژ مدار قدرت، نوع خروجی کنترلر و شرایط نصب را بفرستید؛ برای جایگزینی نیز تصویر پلاک تجهیز قبلی کمک می‌کند. چیدمان و فضای تهویه تابلو را برای بررسی نصب اعلام کنید.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. قیمت، موجودی و اقلام همراه برای همان کد کامل استعلام می‌شوند.
