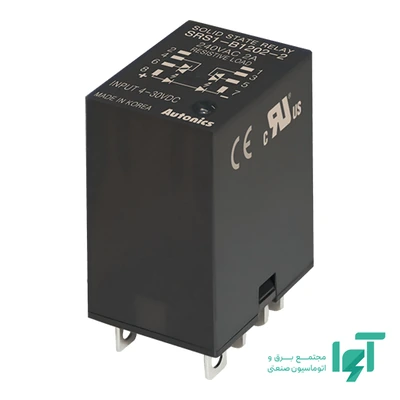

رله حالت جامد تک‌فاز آتونیکس SRS1-B1202-2 از سری SRS1 با جریان نامی دو آمپر، برای قطع‌ووصل تکرارشوندهٔ هیتر و بار مقاومتی در تابلو کنترل به کار می‌رود. ساختار سوکتی آن، تعویض رله را بدون بازکردن همهٔ سیم‌های پایه آسان می‌کند. انتخاب این کد به تطبیق فرمان ورودی، ولتاژ بار و شرایط حرارتی وابسته است.
فرمان ورودی و ارتباط با کنترلر
ولتاژ فرمان ورودی این نسخه چهار تا سی ولت جریان مستقیم است. برای تحریک از خروجی ترانزیستوری کنترلر، سطح ولتاژ فعال، توان تأمین جریان ورودی و اتصال قطب‌ها را با هم تطبیق دهید. قرارگرفتن ولتاژ نامی خروجی در این بازه، تنها یکی از شرایط اتصال صحیح است.
ترمینال ورودی، فرمان سوئیچینگ را دریافت می‌کند و توان بار از مدار خروجی عبور می‌کند. اگر فرمان از کنتاکت رله‌ای گرفته می‌شود، کنتاکت باید منبع فرمان مناسب را قطع‌ووصل کند؛ کنتاکت خشک به‌خودی‌خود ولتاژ تولید نمی‌کند. هنگام جایگزینی، نوع ورودی رله قبلی را علاوه بر جریان نامی آن بررسی کنید.
ولتاژ بار و ظرفیت جریان در مدار واقعی
محدوده نامی ولتاژ بار نود تا دویست و چهل ولت جریان متناوب و جریان نامی این کد دو آمپر است. بازه ولتاژ مربوط به مدار بار متناوب است و نباید با ولتاژ فرمان ورودی اشتباه گرفته شود. برای مثال، مقدار استاندارد فیلتر جست‌وجوی فروشگاه جای بررسی بازه واقعی روی پلاک را نمی‌گیرد.
جریان نامی باید با جریان کاری بار، دمای داخل تابلو و شرایط دفع حرارت سنجیده شود. افزایش دما می‌تواند جریان مجاز پیوسته را کاهش دهد؛ انتخاب دقیق به منحنی کاهش ظرفیت همان نسخه وابسته است. برای بار دارای جریان هجومی، تنها مقایسه جریان پایدار با دو آمپر کافی نیست؛ پیک راه‌اندازی و مدت آن نیز باید در محدوده مجاز رله قرار بگیرند.
روش عملکرد و اثر آن بر انتخاب
در روش Zero Cross، پس از فعال‌شدن فرمان، شروع هدایت نزدیک عبور ولتاژ متناوب از صفر انجام می‌شود. این رفتار برای قطع‌ووصل هیترهای مقاومتی مفید است، زیرا شروع وصل نزدیک نقطه صفر به کاهش گذرای ناشی از سوئیچینگ کمک می‌کند. این ویژگی، حفاظت در برابر اضافه‌بار یا اتصال کوتاه محسوب نمی‌شود.
برای کنترل تناسب زمانی دما، کنترلر می‌تواند نسبت زمان روشن و خاموش را تغییر دهد و رله فرمان را اجرا کند. این مدل برای فرمانی که باید دقیقاً در زاویه دلخواه نیم‌سیکل شروع شود انتخاب مناسبی نیست. بارهای القایی و بارهای دارای جریان هجومی را نیز نباید صرفاً بر اساس عبارت عبور از صفر مناسب فرض کرد.
این مدل دو مدار خروجی دارد. دو مسیر خروجی را با رله تک‌مداره یا کنتاکت تبدیلی اشتباه نگیرید و آرایش پایه‌ها را پیش از اتصال مشخص کنید. موازی‌کردن دو خروجی برای جمع‌کردن جریان‌ها، روش مجاز افزایش ظرفیت فرض نمی‌شود؛ تعداد مدار نیز به‌تنهایی استقلال فرمان دو کانال را ثابت نمی‌کند.
نصب، ابعاد و دفع حرارت
ابعاد بدنه با عرض بیست‌ویک، ارتفاع بیست‌وهفت و عمق سی‌وچهار و نیم میلی‌متر مشخص شده است. این ابعاد مربوط به بدنه رله است؛ ارتفاع و فضای مجموعه پس از نصب روی سوکت و فضای دسترسی برای بیرون‌آوردن رله را جداگانه در نظر بگیرید.
پایه سازگار این زیرسری از نوع LY2 است. نوع سوکت و نقشه پایه‌ها باید هر دو تطبیق داده شوند؛ شباهت ظاهری به یک رله مکانیکی دلیل سازگاری سیم‌بندی نیست. وجود نام سوکت در مشخصات، همراه‌بودن آن با رله در بسته سفارش را تأیید نمی‌کند و پایه موردنیاز باید جداگانه در استعلام مشخص شود.
پیش از جا زدن یا بیرون‌آوردن رله، مدار فرمان و بار را بی‌برق کنید. اتصال کامل پایه‌ها، سلامت ترمینال سوکت و سطح مقطع سیم در گرم‌شدن موضعی مؤثرند. فاصله و تهویه بین رله‌های کنار هم را بر اساس شرایط نصب و منحنی ظرفیت رعایت کنید.
معیار انتخاب و جایگزینی
در همین فهرست، SRS1-B1202R-2 از نظر نوع بار، ولتاژ فرمان، بازه ولتاژ بار، جریان نامی و تعداد مدار خروجی با این مدل مشترک است، اما روش سوئیچینگ آن Random Turn-On است. هنگام تعویض، این تفاوت بر زمان شروع هدایت اثر می‌گذارد؛ برابر بودن آمپر و ولتاژ برای انتخاب جایگزین کافی نیست.
رله حالت جامد نقش کلید کنترل بار را دارد؛ حفاظت اتصال کوتاه و اضافه‌بار باید جداگانه و هماهنگ با تحمل رله طراحی شود. خاموش‌کردن فرمان، جای قطع و ایزوله‌کردن منبع برق برای سرویس را نمی‌گیرد. در مدارهای حساس به ادامه کار هیتر، مسیر قطع حفاظتی مستقل از فرمان عادی کنترلر اهمیت دارد.
پرسش‌های متداول
آیا با سوکت مشابه می‌توان رله قبلی را تعویض کرد؟
تنها پس از تطبیق کامل نقشه پایه‌ها، نوع ورودی و خروجی، تعداد مدار و ظرفیت بار. سوکت مشابه، نقش هر پایه یا رفتار رله مکانیکی و حالت جامد را یکسان نمی‌کند.
چرا با خاموش‌بودن فرمان، روی خروجی ولتاژ اندازه‌گیری می‌شود؟
خروجی نیمه‌هادی را نباید مانند جدایی مکانیکی کنتاکت فرض کرد. جریان نشتی و امپدانس ابزار اندازه‌گیری می‌توانند در ولتاژ دیده‌شده مؤثر باشند؛ تشخیص باید با مدار بار و روش آزمون مناسب انجام شود، نه فقط با اندازه‌گیری بی‌بار.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت SRS1-B1202-2، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره، نوع و جریان بار، ولتاژ مدار قدرت، نوع خروجی کنترلر و شرایط نصب را بفرستید؛ برای جایگزینی نیز تصویر پلاک تجهیز قبلی کمک می‌کند. نیاز به سوکت سازگار را در سفارش مشخص کنید.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. قیمت، موجودی و اقلام همراه برای همان کد کامل استعلام می‌شوند.
