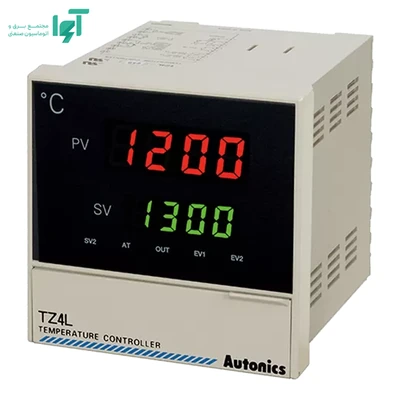

کنترلر دمای آتونیکس TZ4L-A4C از سری TZ با خروجی جریانی، دمای اندازه‌گیری‌شده را با مقدار مطلوب مقایسه می‌کند و فرمان لازم را به بخش اجرایی می‌دهد. این مدل برای تنظیم دما در تجهیزات حرارتی و بررسی در جایگزینی کنترلرهای همین خانواده به کار می‌رود. تغذیه این نسخه صد تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز است.
نقش کنترلر در فرایند حرارتی
در یک ماشین حرارتی موجود، کیفیت محصول به حفظ دما در محدوده مناسب و پاسخ کنترلر به تغییر بار وابسته است. حسگر این تغییر را به کنترلر گزارش می‌کند و کنترلر بر اساس خطای دما، خروجی را تغییر می‌دهد. نقش دستگاه، اندازه‌گیری و تصمیم‌گیری کنترلی است؛ انرژی بار از مدار قدرت متناسب با هیتر یا عملگر تأمین می‌شود.
در کنترل PID، علاوه بر اختلاف فعلی دما، اثر خطای باقی‌مانده و روند تغییرات نیز در محاسبه فرمان دخیل است. تنظیم مناسب می‌تواند به کاهش نوسان و نزدیک‌شدن کنترل‌شده به نقطه مطلوب کمک کند. نتیجه به ظرفیت هیتر، محل حسگر، تأخیر انتقال گرما و تنظیم ضرایب وابسته است؛ انتخاب یک کنترلر به‌تنهایی کیفیت کل حلقه را تعیین نمی‌کند.
در این خانواده، حالت‌های PIDF و PIDS در کنار کنترل روشن‌وخاموش و ترکیب‌های تناسبی، انتگرالی و مشتقی وجود دارند. انتخاب حالت و تنظیم ضرایب باید بر اساس پاسخ واقعی فرایند انجام شود؛ مدل خروجی نیز باید با تجهیز قدرت موجود سازگار باشد.
ورودی سنسور و معنای دمای نمایش‌داده‌شده
ورودی این مدل برای ترموکوپل، حسگر مقاومتی RTD و سیگنال آنالوگ تعریف شده است. برای نمونه، ترموکوپل نوع K و حسگر DPt100 در گروه ورودی‌های سازگار قرار دارند. انتخاب نوع حسگر در تنظیمات باید با سنسور واقعی و سیم‌بندی آن یکسان باشد؛ تغییر نوع سنسور، صرفاً جابه‌جایی دو سیم نیست.
در ورودی آنالوگ، سیگنال یک ترانسمیتر به مقدار مهندسی تبدیل می‌شود. حد پایین و بالای نمایش باید با محدوده سیگنال و کمیت اندازه‌گیری‌شده تطبیق داده شود؛ برای مثال، درست‌بودن مقدار جریان به‌تنهایی کافی نیست اگر مقیاس دمای کنترلر اشتباه تنظیم شده باشد.
خروجی کنترل و ارتباط با بخش قدرت
خروجی جریانی این نسخه، درخواست کنترل را به صورت یک سیگنال آنالوگ به بخش قدرت می‌فرستد. در خانواده TZ، خروجی کنترل جریانی چهار تا بیست میلی‌آمپر برای ارتباط با یک کنترل‌کننده توان یا تجهیز اجرایی سازگار به کار می‌رود. با تغییر نیاز حرارتی فرایند، مقدار فرمان خروجی نیز تغییر می‌کند.
این جریان، سیگنال فرمان است و انرژی هیتر را تأمین نمی‌کند. ورودی تجهیز گیرنده و مقیاس فرمان آن باید با خروجی کنترلر تطبیق داده شوند. خروجی جریانی با خروجی پالسی تحریک SSR کارکرد الکتریکی یکسانی ندارد؛ انتخاب میان آن‌ها به نوع بخش قدرت دستگاه بستگی دارد.
هشدار و پایش فرایند
این مدل دو خروجی هشدار دارد. خروجی هشدار برای اعلام وضعیت تعریف‌شده، مانند عبور دما از یک حد یا انحراف از نقطه تنظیم، در مدار مانیتورینگ استفاده می‌شود. این مسیر از خروجی عادی تنظیم توان تفکیک می‌شود و نوع رخداد و منطق عملکرد آن باید هنگام راه‌اندازی تنظیم شوند.
خروجی انتقالی چهار تا بیست میلی‌آمپر امکان ارسال مقدار فرایند به ورودی آنالوگ یک نمایشگر، ثبت‌کننده یا PLC سازگار را فراهم می‌کند. این خروجی با فرمان جریانی کنترل بار تفاوت دارد؛ یکی مقدار انتخاب‌شده برای پایش را منتقل می‌کند و دیگری درخواست عملکرد عملگر را می‌سازد.
در راه‌اندازی، ابتدا قرائت سنسور و جهت عملکرد خروجی را بررسی کنید، سپس پاسخ دستگاه را هنگام گرم‌شدن و نزدیک‌شدن به نقطه تنظیم بسنجید. هشدار کنترلی به پایش فرایند کمک می‌کند؛ قطع حفاظتی مستقل در کاربردهایی که ادامه گرمایش خطرساز است باید در طراحی دستگاه در نظر گرفته شود.
ابعاد، تغذیه و نصب در تابلو
قاب جلویی این مدل عرض نود‌وشش، ارتفاع نود‌وشش میلی‌متر و ابعاد بدنه آن عرض نود‌وشش، ارتفاع نود‌وشش، عمق صد و سیزده میلی‌متر است. این اندازه‌ها برای بررسی فضای پنل و عمق پشت آن مفیدند؛ اندازه برش نصب باید از نقشه مکانیکی همان مدل گرفته شود. فضای ترمینال‌ها و خم سیم‌ها نیز به عمق موردنیاز مجموعه اضافه می‌شود.
تغذیه دستگاه صد تا دویست و چهل ولت متناوب با فرکانس پنجاه یا شصت هرتز است. ولتاژ تغذیه کنترلر از نوع سیگنال ورودی سنسور و ظرفیت خروجی کنترل مستقل است. کابل سنسور را با فاصله مناسب از مسیرهای قدرت و منابع نویز عبور دهید تا خواندن دما کمتر تحت تأثیر سوئیچینگ بار قرار گیرد.
انتخاب نسخه متناسب با دستگاه
برای جایگزینی این کد، نوع ورودی سنسور، نوع خروجی کنترل، تغذیه و ابعاد پشت پنل را همراه گزینه‌های جانبی تطبیق دهید. اطلاعات پلاک و اتصال کنترلر قبلی کمک می‌کند انتخاب از نظر عملکرد و نصب با دستگاه موجود هماهنگ باشد.
خرید و استعلام قیمت از آوا الکتریک
برای خرید و استعلام قیمت کنترلر دما آتونیکس TZ4L-A4C، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. ارائه نوع سنسور، محدوده دمای کار، مشخصات بار و ابعاد محل نصب به انتخاب نسخه مناسب کمک می‌کند. برای جایگزینی قطعه موجود، تصویر پلاک و نقشه اتصال آن نیز مفید است.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. قیمت، موجودی و اقلام همراه در زمان استعلام و برای همان کد کامل مشخص می‌شوند.
