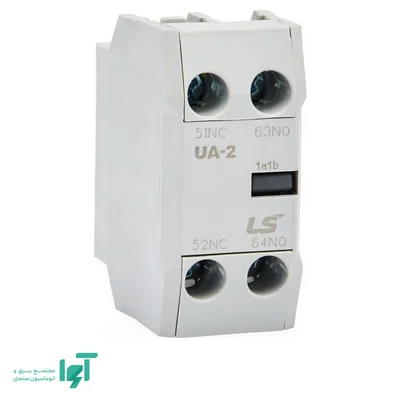

کنتاکت کمکی ال اس LS مدل UA-2 (2NO) برای توسعه مدار فرمان و دریافت وضعیت کنتاکتور استفاده می‌شود. آرایش این نسخه شامل دو کنتاکت باز در حالت عادی است. این قطعه با حرکت مکانیزم تجهیز اصلی تغییر وضعیت می‌دهد و امکان خودنگهداری، قفل الکتریکی یا ارسال سیگنال به مدار کنترل را فراهم می‌کند.
آرایش کنتاکت و منطق سیگنال
آرایش دو کنتاکت باز در حالت عادی باید در نقشه فرمان به‌صورت مسیرهای مجزا لحاظ شود. کنتاکت باز پس از تحریک مکانیزم بسته می‌شود و کنتاکت بسته در وضعیت متناظر باز می‌شود. تعریف حالت عادی به وضعیت بدون تحریک مکانیزم مربوط است و باید با نقشه ترمینال خود قطعه تطبیق داده شود.
کنتاکت کمکی یک منبع ولتاژ مستقل نیست؛ برای خواندن وضعیت، تغذیه مناسب مدار فرمان و سیم‌کشی متناظر لازم است. در اتصال به ورودی کنترلر، نوع ورودی و جریان لازم برای تشخیص مطمئن سیگنال باید در نظر گرفته شود.
کاربرد در مدار فرمان
در مدار کنتاکتور، کنتاکت باز می‌تواند در شاخه خودنگهداری استفاده شود و کنتاکت بسته برای اینترلاک الکتریکی کنتاکتور مقابل به کار رود. انتخاب عملکرد باید با آرایش واقعی همین نسخه تطبیق داشته باشد؛ نسخه تمام‌باز، خروجی بسته برای اینترلاک فراهم نمی‌کند.
ظرفیت این مسیرها بر اساس رده فرمان مانند AC-15 یا DC-13 بررسی می‌شود و با جریان نامی مسیر قدرت تجهیز اصلی برابر نیست. برای تحریک بار القایی، جریان وصل و قطع و مدار مهار اضافه‌ولتاژ باید کنترل شوند.
نصب و سازگاری
روش نصب این نسخه نصب از رو کنتاکتور است. پس از جاگذاری، درگیری کامل مکانیزم و تغییر وضعیت درست کنتاکت‌ها باید بررسی شود. نصب روی محل نامتناسب می‌تواند به سیگنال نادرست یا گیرکردن مکانیزم منجر شود.
مدل‌های متناظر این ردیف عبارت‌اند از MC-6a، MC-9a، MC-12a، MC-18a، MC-9b، MC-12b، MC-18b، MC-22b، MC-32a، MC-40a، MC-50a، MC-65a، MC-75a، MC-85a، MC-100a، MC-130a، MC-150a. علاوه بر خانواده محصول، محل نصب آزاد و محدودیت ترکیب هم‌زمان متعلقات باید بررسی شود.
نکات طراحی و نگهداری
تعداد خروجی‌ها، حالت باز یا بسته و شماره ترمینال‌ها باید پیش از سیم‌کشی در نقشه ثبت شوند. در مدارهایی با اهمیت ایمنی، یک کنتاکت کمکی عادی به‌تنهایی اثبات‌کننده جدایی مطمئن مسیر قدرت نیست؛ ویژگی‌هایی مانند کنتاکت آینه‌ای یا هدایت اجباری فقط با تأیید همان نسخه قابل استناد هستند.
خرید از آوا الکتریک
برای خرید UA-2 (2NO) از آوا الکتریک، آرایش کنتاکت، محل نصب، کد تجهیز میزبان و نوع بار مدار فرمان را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
