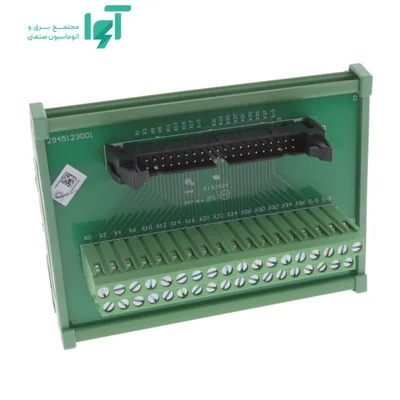

ماژول ترمینال خارجی ۳۲ ورودی دلتا؛ مشخصات و راهنمای انتخاب
UB-10-ID32A-ORGINAL
این برد ۳۲ کانال را از کانکتور IDC چهل‌پین به نقاط اتصال ترمینالی می‌آورد. در مدل ID، هر نقطه مطابق نقشه اتصال به کانال متناظر ماژول میزبان وصل می‌شود.
جدول مشخصات فنی
| کد محصول | UB-10-ID32A-ORGINAL |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ترمینال برد |
|---|
| خانواده | DVP / AS |
|---|
| کارکرد برد | ۳۲ ورودی؛ کانکتور ۴۰ پین |
|---|
مزیت در سیم‌بندی و سرویس
قرارگرفتن نقاط اتصال در ردیف ترمینالی، برچسب‌گذاری هر سیگنال و دنبال‌کردن مسیر آن را ساده‌تر می‌کند. کابل واسط، بخش کانکتوری اتصال را یکپارچه می‌کند و سیم‌های میدان در ترمینال متناظر قرار می‌گیرند. در زمان سرویس، تکنسین می‌تواند ولتاژ یا وضعیت همان کانال را در نقطه مشخص اندازه‌گیری کند.
جزئیات فنی و اثر آن‌ها در عملکرد
ابعاد رسمی این مدل حدود ۸۷ در ۱۱۳ میلی‌متر است. ابعاد ۸۷×۱۱۳ میلی‌متر در چیدمان ریل و Duct اثر دارد.
تکمیل مجموعه و آماده‌سازی برای استفاده
شماره کانال ماژول، شماره رشته کابل و شماره ترمینال به یکدیگر مرتبط ثبت می‌شوند. سیم مشترک هر گروه نیز با قطبیت سنسور یا خروجی سازگار انتخاب می‌شود. این تطبیق در ماژول‌های پرکانال اهمیت بیشتری دارد، زیرا کمک می‌کند جابه‌جایی یک دسته سیم یا کانکتور، نام سیگنال‌ها را در مسیر میدان تغییر ندهد.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کابل و برد واسط
این برد مسیرهای ماژول اصلی را به ترمینال قابل سیم‌بندی تبدیل می‌کند و به‌خودی‌خود ظرفیت منطقی I/O کنترلر را افزایش نمی‌دهد. نوع فرمان NPN یا PNP، تعداد کانال و پین‌آرایی کابل باید با برد انتخابی یکسان باشد. در برد رله‌ای، جریان و ولتاژ مجاز کنتاکت از جریان خروجی PLC جدا بررسی می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پسوندِ ثبت‌شده در نام این کالا برای تفکیک گزینهٔ فروش حفظ شده است. برای تطبیق سازنده، پین‌آرایی و اقلام همراه، کد روی خود قطعه و مشخصات پیش‌فاکتور را ملاک قرار دهید.
پرسش‌های متداول
آیا این قطعه تعداد I/O را افزایش می‌دهد؟
کابل و ترمینال‌برد مسیر اتصال کانال‌های موجود هستند. برای افزایش کانال واقعی باید ماژول توسعهٔ سازگار نصب شود.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد UB-10-ID32A-ORGINAL، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول ترمینال خارجی ۳۲ ورودی دلتا UB-10-ID32A-ORGINAL با کد UB-10-ID32A-ORGINAL، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
