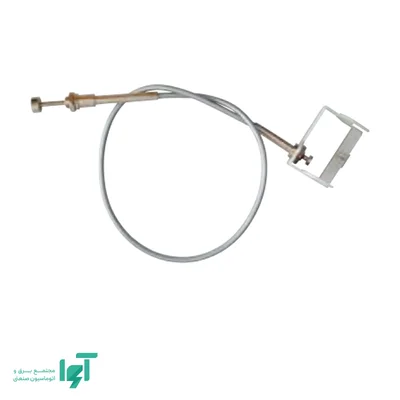

واحد ریست بیمتال از راه دور ال اس LS با شناسه UM-6S برای انتقال مکانیکی فرمان بازنشانی از روی درب تابلو به رله اضافه‌بار استفاده می‌شود. این کاربرد امکان دسترسی به عملگر ریست را با درب بسته فراهم می‌کند. منظور از راه دور در این قطعه، انتقال مکانیکی حرکت در داخل تابلو است و نباید آن را رله الکتریکی یا ماژول ارتباطی تلقی کرد.
عملکرد بازنشانی مکانیکی
با فشردن عملگر روی درب، حرکت از طریق رابط مکانیکی به محل ریست بیمتال منتقل می‌شود. کارکرد درست به انتخاب براکت مناسب، طول کافی رابط و مسیر نصب بدون گیر وابسته است. این واحد جریان موتور را اندازه‌گیری نمی‌کند و آستانه یا کلاس تریپ رله را تغییر نمی‌دهد.
ریست، فقط امکان بازگشت مکانیزم رله پس از رفع شرایط تریپ را فراهم می‌کند. وصل مجدد موتور به وضعیت مدار فرمان و فرمان راه‌اندازی بستگی دارد؛ مدار باید طوری طراحی شود که عمل ریست به حرکت ناخواسته ماشین منجر نشود.
اتصال مکانیکی به بیمتال
براکت، رابط و عملگر باید حرکت فشردن دکمه را به محل ریست رله منتقل کنند. استقرار صحیح براکت و هم‌راستایی رابط با عملگر رله، برای انتقال کامل حرکت و برگشت آزاد مکانیزم اهمیت دارد.
فاصله درب تا بیمتال و مسیر عبور رابط، مبنای جانمایی مجموعه هستند. درب باید بدون کشیدن رابط یا واردکردن فشار به رله باز و بسته شود. در طراحی، دسترسی به پیچ تنظیم و نشانگر تریپ بیمتال نیز حفظ می‌شود.
جانمایی روی درب تابلو
عملگر روی درب و براکت در سمت رله نصب می‌شوند. مسیر رابط باید باز و بسته‌شدن درب را تحمل کند و به کابل‌های قدرت یا لبه تیز تکیه نداشته باشد. خم شدید یا کشش دائمی می‌تواند انتقال حرکت را مختل کند یا فشار ناخواسته به مکانیزم ریست وارد کند.
پس از نصب باید اطمینان حاصل شود که رابط در وضعیت آزاد به دکمه رله فشار وارد نمی‌کند و در وضعیت فشرده، کورس کافی برای بازنشانی وجود دارد. طول و شعاع خمش مجاز باید از دستورالعمل نسخه دقیق گرفته شود.
بهره‌برداری پس از تریپ
پیش از ریست، علت اضافه‌بار یا توقف بررسی و زمان لازم برای سردشدن رله رعایت می‌شود. فشار مکرر عملگر، جای رفع علت خطا را نمی‌گیرد. آزمون نهایی باید انتقال صحیح حرکت، برگشت آزاد عملگر و حفظ منطق توقف و راه‌اندازی مدار را پوشش دهد.
خرید از آوا الکتریک
برای خرید UM-6S از آوا الکتریک، شناسه حک‌شده روی قطعه، مدل بیمتال، نوع براکت و طول واقعی رابط را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
