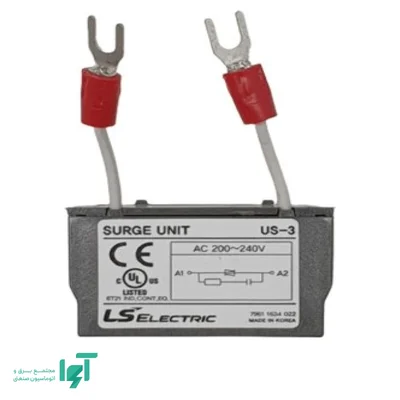

ضربهگیر ولتاژ بوبین ال اس LS مدل US-3 برای مهار اضافه‌ولتاژ گذرای ناشی از قطع بوبین کنتاکتور به کار می‌رود. این نسخه از ترکیب وریستور و شبکه مقاومت‌ـ‌خازن استفاده می‌کند و برای بوبین با تغذیه دویست تا دویست‌وچهل ولت متناوب معرفی شده است. کاربرد آن کاهش تنش گذرا در مدار فرمان است.
علت ایجاد اضافه‌ولتاژ بوبین
بوبین انرژی را در میدان مغناطیسی ذخیره می‌کند. هنگام قطع جریان، تغییر سریع میدان می‌تواند ولتاژی گذرا روی پایانه‌های بوبین ایجاد کند و به کنتاکت فرمان یا خروجی الکترونیکی متصل به آن تنش وارد کند. مهار این گذرا در مدارهایی با کنترلر و سیم‌کشی متراکم به کاهش احتمال اختلال کمک می‌کند.
وریستور در محدودکردن قله ولتاژ نقش دارد و شبکه مقاومت‌ـ‌خازن به میراکردن مؤلفه‌های سریع گذرا کمک می‌کند. این عملکرد با حفاظت کل تابلو در برابر صاعقه یا اضافه‌ولتاژ شبکه یکسان نیست؛ محل و هدف حفاظت در اینجا بوبین کنتاکتور است.
ولتاژ مجاز و ساختار داخلی
در این مدل، محدوده دویست تا دویست‌وچهل ولت به کاربرد متناوب مربوط است. نمی‌توان آن را بدون بررسی به بوبین مستقیم یا به نسخه‌ای با ولتاژ بالاتر تعمیم داد. مشخصات درج‌شده برای اجزای داخلی شامل وریستور چهارصدوهفتاد ولت، مقاومت صد اهم و خازن یک‌دهم میکروفاراد است.
عدد وریستور، ولتاژ تغذیه مجاز بوبین نیست و نباید از آن نتیجه گرفت که واحد را می‌توان به مدار چهارصدوهفتاد ولت متصل کرد. انتخاب باید بر اساس محدوده نامی خود ضربهگیر و نوع AC یا DC انجام شود.
سازگاری و روش اتصال
مدل‌های متناظر این ردیف عبارت‌اند از MC-6a، MC-9a، MC-12a، MC-18a، MC-9b، MC-12b، MC-18b، MC-22b، MC-32a، MC-40a، MC-50a، MC-65a، MC-75a، MC-85a، MC-100a، MC-130a، MC-150a. واحد روی کنتاکتور قرار می‌گیرد و به پایانه‌های بوبین متصل می‌شود؛ اتصال آن باید طبق نقشه سازنده و با رعایت محل نصب مخصوص همین فریم انجام شود.
در بوبین‌هایی که مدار الکترونیکی یا مهارکننده داخلی دارند، افزودن قطعه خارجی باید با الزامات همان نسخه تطبیق داده شود. سرکوب گذرا می‌تواند بر رفتار رهاشدن مجموعه اثر بگذارد؛ زمان‌بندی مدارهای حساس و اینترلاک باید با ترکیب نهایی بررسی شود.
کاربرد و بررسی دوره‌ای
این قطعه برای کاهش تنش روی مدار فرمان مفید است، اما مشکل افت ولتاژ پایدار، سیم‌کشی نادرست یا اضافه‌بار مسیر قدرت را برطرف نمی‌کند. هنگام تعمیر بوبین، آثار گرما یا آسیب ضربهگیر و محکم‌بودن اتصال آن نیز بررسی شود؛ انتخاب فقط بر اساس شکل ظاهری ممکن است به استفاده از نسخه ولتاژی نامناسب منجر شود.
خرید از آوا الکتریک
برای خرید US-3 از آوا الکتریک، ولتاژ متناوب بوبین، مدل کنتاکتور و سازگاری مکانیکی واحد را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
