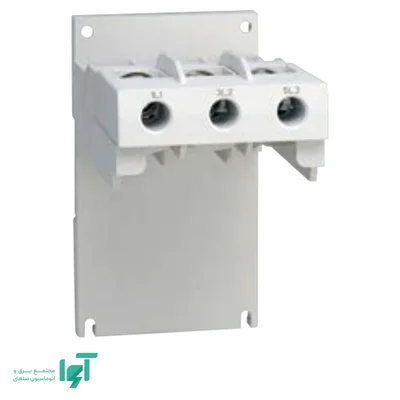

پایه نصب بیمتال ال اس LS مدل UZ-150/S برای نصب مستقل رله اضافه‌بار حرارتی، بدون اتصال مستقیم آن به کنتاکتور، استفاده می‌شود. این پایه امکان جانمایی جداگانه بیمتال در تابلو را فراهم می‌کند و برای مدارهایی مناسب است که آرایش سیم‌کشی یا فضای موجود، نصب یکپارچه کنتاکتور و بیمتال را محدود می‌کند.
نقش پایه در مجموعه راه‌انداز
در نصب مستقیم، بیمتال از طریق اتصال مکانیکی و الکتریکی متناظر با کنتاکتور قرار می‌گیرد. پایه مستقل، محل استقرار و اتصال مناسب برای آرایش جداگانه را فراهم می‌کند تا مسیر قدرت بین کنتاکتور و رله با هادی مناسب برقرار شود. فاصله و مسیر این سیم‌کشی باید در طراحی تابلو دیده شود.
این قطعه حسگر جریان یا مکانیزم تریپ ندارد و محدوده تنظیم یا کلاس عملکرد بیمتال را تغییر نمی‌دهد. ویژگی‌های حفاظت همچنان به مدل رله نصب‌شده وابسته‌اند؛ پایه مستقل جایگزین خود بیمتال یا کلید حفاظت اتصال کوتاه نیست.
بی‌متال‌های متناظر
مدل‌های رله معرفی‌شده برای این پایه عبارت‌اند از MT-150/2H، MT-150/3H، MT-150/3K، MT-150/3D (نسخه S). علاوه بر فریم، نوع ترمینال و پسوند نسخه باید تطبیق داده شود. در نسخه‌های دارای S یا L، یکسان‌بودن نام اصلی رله به معنای یکسان‌بودن اتصال مکانیکی و ترمینال نیست.
قابلیت پذیرش چند نوع رله از یک فریم به معنای یکسان‌بودن حفاظت آن‌ها نیست. پسوندهای 2H، 3H، 3K و 3D به طراحی و رفتار رله مربوط‌اند؛ انتخاب پایه باید بعد از تعیین مدل صحیح رله انجام شود.
نصب روی ریل یا صفحه تابلو
مجموعه پایه و رله سازگار را می‌توان طبق روش سازنده روی ریل DIN یا با پیچ روی صفحه نصب کرد. محل نصب باید از نظر استحکام، دسترسی به پیچ تنظیم و امکان مشاهده نشانگر تریپ مناسب باشد. فشار کابل یا خم شدید هادی نباید به اتصالات رله منتقل شود.
در نصب جداگانه، سطح مقطع سیم رابط، گشتاور ترمینال‌ها و فاصله عایقی اهمیت دارند. تعداد ترمینال‌های مورد استفاده و ترتیب فازها باید با نقشه رله هماهنگ باشد؛ شل‌بودن اتصال می‌تواند افزایش دمای موضعی ایجاد کند و ارزیابی اضافه‌بار را مختل کند.
کنترل عملکرد پس از نصب
پس از تکمیل مجموعه، پیوستگی مسیر قدرت و صحت سیم‌کشی کنتاکت فرمان بررسی می‌شود. عملکرد آزمایشی رله باید به توقف کنتاکتور و اعلام وضعیت طراحی‌شده منجر شود. تنظیم جریان بیمتال نیز پس از جابه‌جایی یا تعمیر دوباره کنترل می‌شود تا وضعیت مکانیکی جدید موجب نادیده‌گرفتن تنظیم حفاظتی نشود.
خرید از آوا الکتریک
برای خرید UZ-150/S از آوا الکتریک، کد کامل بیمتال، فریم، پسوند ترمینال و روش نصب مورد نیاز را مبنای انتخاب قرار دهید. هنگام جایگزینی قطعه در تابلو موجود، ارائه کد کامل و تصویر پلاک تجهیز کمک می‌کند نسخه متناسب با مدار انتخاب شود و اختلاف میان مدل‌های ظاهراً مشابه نادیده نماند.
