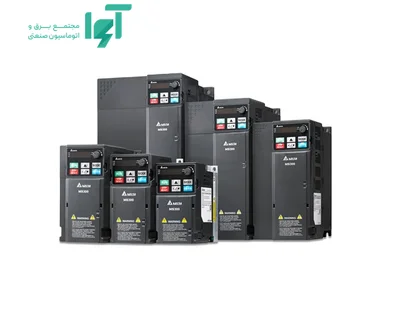

اینورتر دلتا VFD4A2MS43ANSAA از خانواده MS300 برای ماشین‌آلات فشرده و چندمرحله‌ای به کار می‌رود. این مدل با ورودی سه‌فاز کلاس ۳۸۰ ولت و رده توان ۱٫۵ کیلووات، امکان تنظیم دور و زمان‌بندی حرکت موتور را فراهم می‌کند تا عملکرد آن با مرحله تولید و شرایط بار هماهنگ باشد.
در دستگاه‌های چندمرحله‌ای، تنظیم سرعت و زمان حرکت هر بخش به هماهنگی کل ماشین کمک می‌کند. امکانات فرمان و ارتباط درایو، اجرای این تنظیمات را از کنترلر یا مدار فرمان ممکن می‌سازند.
کاربرد VFD4A2MS43ANSAA در ماشین و فرایند
این مدل برای بررسی در کاربردهایی مانند ماشین بسته‌بندی، فیدر و انتقال مواد مطرح است. انتخاب سرعت مناسب می‌تواند آهنگ کار دستگاه را با نیاز تولید هماهنگ کند؛ برای دستیابی به این نتیجه، موتور، انتقال مکانیکی و رده کاری درایو در کنار یکدیگر انتخاب می‌شوند.
تنظیم مرجع سرعت، زمان رسیدن به دور کاری و روند کاهش سرعت، امکان تعریف رفتار مشخصی برای موتور ایجاد می‌کند. این تنظیمات در راه‌اندازی یک دستگاه جدید و حفظ عملکرد ماشین موجود هر دو کاربرد دارند.
توان و جریان در انتخاب موتور
توان ۱٫۵ کیلووات رده اولیه تطبیق اینورتر با موتور را مشخص می‌کند. جریان خروجی ۴٫۲ آمپر و ۴٫۶ آمپر نشان می‌دهد درایو در رده تعریف‌شده چه جریانی را به موتور می‌رساند؛ به همین دلیل، جریان پلاک موتور در کنار توان آن بررسی می‌شود.
در بار دارای شروع سنگین، ظرفیت موردنیاز تنها از توان کار یکنواخت به دست نمی‌آید. بررسی گشتاور شروع، زمان شتاب و تکرار سیکل کمک می‌کند رده‌ای انتخاب شود که در تمام مراحل پاسخ‌گو باشد.
جریان ورودی ۵٫۸ آمپر به سمت تغذیه درایو مربوط است و برای بررسی ظرفیت مدار ورودی اهمیت دارد. جریان ورودی و خروجی الزاماً یکسان نیستند؛ کابل و حفاظت هر سمت با شرایط همان مدار انتخاب می‌شوند.
برق ورودی و محدوده تنظیم دور
ورودی سه‌فاز کلاس ۳۸۰ ولت به خروجی سه‌فاز با ولتاژ قابل‌تنظیم تا ۳۸۰ ولت تبدیل می‌شود. ولتاژ موتور و آرایش سیم‌پیچ‌ها با این رده خروجی هماهنگ می‌شوند تا ظرفیت مجموعه به‌درستی استفاده شود.
محدوده فرکانس ۰-۵۹۹ هرتز، دامنه تنظیم خروجی الکتریکی را بیان می‌کند. سرعت مکانیکی علاوه بر فرکانس، به تعداد قطب موتور و نسبت انتقال وابسته است. به این ترتیب می‌توان حدود دور دستگاه را با ظرفیت موتور و مکانیزم تعریف کرد.
قابلیت‌های کنترلی این نسخه
این خانواده برای کنترل حلقه‌باز موتورهای القایی IM و آهنربای دائم PM طراحی شده است. انتخاب نوع موتور و تنظیم داده‌های آن، مبنای محاسبات کنترل را تعیین می‌کند. در یک ماشین بسته‌بندی یا انتقال، این قابلیت امکان می‌دهد روش کنترل با موتور نصب‌شده و رفتار بار هماهنگ شود.
انتخاب روش کنترل، پاسخ موتور به تغییر بار و مرجع سرعت را شکل می‌دهد. تنظیم متناسب با موتور و کاربرد، امکان استفاده مؤثر از قابلیت‌های این مدل را فراهم می‌کند.
شتاب‌گیری، اضافه‌بار و توقف
در شرایط اضافه‌بار، ۱۵۰ درصد جریان نامی برای ۶۰ ثانیه و ۲۰۰ درصد جریان نامی برای ۳ ثانیه تعریف شده است. این ظرفیت برای عبور از افزایش موقت بار به کار می‌رود؛ مبنای کار پیوسته، جریان نامی رده انتخاب‌شده است.
با تنظیم زمان شتاب، موتور به‌تدریج به سرعت کاری می‌رسد و آغاز حرکت با رفتار بار هماهنگ می‌شود. زمان کاهش سرعت نیز برای رسیدن به توقف موردنیاز تنظیم می‌شود؛ در بارهای دارای انرژی برگشتی، این مرحله با ظرفیت مدار ترمز ارتباط دارد.
چاپر ترمز داخلی، مسیر استفاده از مقاومت ترمز سازگار را فراهم می‌کند. مقاومت، انرژی برگشتی موتور را به گرما تبدیل می‌کند و بر اساس انرژی هر توقف و تعداد توقف‌ها انتخاب می‌شود. وجود چاپر به معنی همراه‌بودن مقاومت در بسته دستگاه نیست.
فرمان، ارتباط و امکانات توسعه
RS-485 ارتباط سریال با تجهیزات سازگار را فراهم می‌کند. در کاربرد Modbus، کنترلر با آدرس‌دهی رجیسترها به مقادیر و فرمان‌های دستگاه دسترسی پیدا می‌کند؛ نرخ ارسال، قالب فریم و زمان پاسخ، تنظیمات اصلی این مسیر هستند.
PLC داخلی امکان اجرای بخشی از منطق پشتیبانی‌شده درایو را فراهم می‌کند؛ برای نمونه، توالی‌های ساده فرمان می‌توانند با امکانات این بخش هماهنگ شوند. حجم برنامه و وظایف آن مطابق ظرفیت داخلی انتخاب می‌شوند و کنترلر اصلی، در صورت وجود، سایر وظایف ماشین را مدیریت می‌کند.
تجهیزات جانبی متناسب با پروژه
گزینه‌های شبکه‌ای این خانواده شامل PROFIBUS DP، DeviceNet، Modbus TCP، EtherNet/IP، CANopen، EtherCAT، PROFINET هستند. این فهرست به تجهیزات اختیاری مربوط است؛ انتخاب کارت و پشتیبانی آن با کد دقیق درایو انجام می‌شود و همه این شبکه‌ها به‌صورت هم‌زمان روی مدل پایه وجود ندارند.
تجهیز جانبی زمانی به پروژه اضافه می‌شود که کاربرد مشخصی داشته باشد؛ مانند اتصال به شبکه کارخانه، دریافت بازخورد یا توقف‌های پرتکرار. این انتخاب، پیکربندی درایو را به نیاز واقعی ماشین مرتبط می‌کند.
نصب، کیپد و شرایط محیطی
ابعاد بدنه ۷۲ × ۱۴۲ × ۱۴۳ میلی‌متر، فضای موردنیاز برای جانمایی را مشخص می‌کند. فضای کابل‌ها و تهویه نیز به ابعاد بدنه اضافه می‌شوند تا دسترسی برای نصب و سرویس حفظ شود.
کیپد جداشونده برای مشاهده وضعیت و تنظیمات دستگاه به کار می‌رود. ساختار جداشونده، استفاده از متعلقات سازگار برای دسترسی مناسب‌تر به پنل را ممکن می‌کند. روش دفع گرما با فن است و محدوده دمای کار از۲۰- تا ۵۰ درجه سانتیگراد در جانمایی تابلو لحاظ می‌شود.
درجه حفاظت IP20 حدود حفاظت بدنه را مشخص می‌کند. محفظه تابلو باید شرایط لازم برای جلوگیری از ورود رطوبت و آلودگی نامتناسب را فراهم کند. چوک DC داخلی برای این کد درج نشده است؛ در صورت نیاز شبکه، گزینه سازگار آن جدا بررسی می‌شود.
انتخاب و خرید از آوا الکتریک
برای انتخاب VFD4A2MS43ANSAA در آوا الکتریک، پلاک موتور، نوع برق محل و کاربرد دستگاه را مبنا قرار دهید. توان و جریان، رده بارگذاری و روش فرمان در کنار هم مشخص می‌کنند این مدل چگونه در ماشین استفاده شود. در جایگزینی دستگاه موجود، کد درایو قبلی و متعلقات نصب‌شده نیز به تطبیق کامل‌تر کمک می‌کنند.
