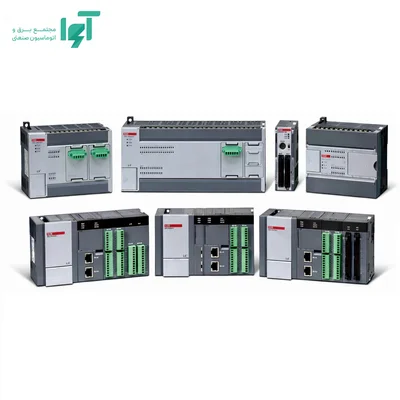

معرفی PLC ال‌اس سری XGB
XBC-DR10E
PLC ال‌اس سری XGB مدل XBC-DR10E برای اجرای برنامهٔ منطقی و هماهنگی دریافت ورودی‌ها، پردازش شرایط و اعمال فرمان‌های خروجی به کار می‌رود. این محصول بخشی از خانوادهٔ XGB است. شناخت نقش دقیق این قطعه در پروژه، انتخاب تجهیزات مکمل و تنظیمات راه‌اندازی را ساده‌تر می‌کند.
ویژگی‌های شاخص این مدل شامل ورودی دیجیتال 6 نقطه؛ خروجی دیجیتال 4 خروجی رله‌ای؛ حافظه برنامه نویسی 4Kstep؛ تغذیه 100–240VAC است. این مشخصات باید در کنار ساختار سیستم و نیاز واقعی ماشین بررسی شوند.
جدول مشخصات XBC-DR10E
| مدل | XBC-DR10E |
|---|
| نوع محصول | PLC ال‌اس سری XGB |
|---|
| برند | LS ELECTRIC / LSIS |
|---|
| خانواده | XGB |
|---|
| ورودی دیجیتال | 6 نقطه |
|---|
| خروجی دیجیتال | 4 خروجی رله‌ای |
|---|
| حافظه برنامه نویسی | 4Kstep |
|---|
| تغذیه | 100–240VAC |
|---|
تفسیر مشخصات و عملکرد
ورودی‌های دیجیتال و دریافت وضعیت
در این مدل، ورودی دیجیتال برابر 6 نقطه است. ورودی دیجیتال وضعیت روشن یا خاموش حسگر، شستی، لیمیت‌سوئیچ و کنتاکت را به دادهٔ منطقی تبدیل می‌کند. هنگام طراحی، ولتاژ سیگنال و نوع اتصال مشترک ورودی را با مدار سنسور تطبیق دهید. تعداد نقاط، ظرفیت اتصال مستقل را نشان می‌دهد و سرعت شمارش پالس از روی همین تعداد مشخص نمی‌شود.
خروجی‌های دیجیتال و نوع بار
در این مدل، خروجی دیجیتال برابر 4 خروجی رله‌ای است. خروجی دیجیتال برای ارسال فرمان قطع‌و‌وصل به مدار فرمان استفاده می‌شود. ظرفیت جریان هر کانال، جمع جریان گروه مشترک و جریان لحظهٔ وصل بار باید هم‌زمان بررسی شوند. برای بارهایی مانند بوبین کنتاکتور یا شیر برقی، رابط و مدار مهار ولتاژ برگشتی متناسب با AC یا DC بودن بار انتخاب می‌شود.
حافظهٔ برنامه و اندازهٔ پروژه
در این مدل، حافظه برنامه نویسی برابر 4Kstep است. ظرفیت حافظه برای دستورهای برنامه و بخش‌های وابستهٔ پروژه استفاده می‌شود. واحد Step با Byte یا کیلوبایت معادل مستقیم ندارد؛ بنابراین مقایسهٔ دو خانواده باید با واحد و معماری یکسان انجام شود. حجم خروجی کامپایل، پارامترها و فضای رزرو برای اصلاحات آینده معیار عملی انتخاب هستند.
تغذیه
100–240VAC؛ تغذیهٔ مدار داخلی و ولتاژ سیگنال ورودی‌وخروجی ممکن است متفاوت باشند. پایه‌های تغذیه، مشترک و اتصال زمین باید دقیقاً طبق نقشهٔ همان کد محصول متصل شوند.
چرخهٔ اسکن و رفتار برنامه
CPU وضعیت ورودی‌ها را دریافت می‌کند، دستورهای پروژه را اجرا می‌کند و خروجی‌ها را به‌روزرسانی می‌کند. زمان پاسخ نهایی فقط تابع سرعت یک دستور نیست؛ طول برنامه، عملیات محاسباتی، شبکه و وظایف وقفه بر آن اثر دارند. برای ماشین سریع، زمان اسکن واقعی و واکنش به تغییر ورودی باید در شرایط کاری اندازه‌گیری شود.
برنامه‌نویسی، راه‌اندازی و نگهداری
نرم‌افزار XG5000
مهندسی این خانواده با XG5000 انجام می‌شود. انتخاب نوع CPU در پروژه باید با کد واقعی دستگاه یکسان باشد. پس از تهیهٔ نسخهٔ پشتیبان، پیکربندی I/O، تنظیمات ارتباط و محدوده‌های دادهٔ نگهدارنده بررسی می‌شوند. امکان انتقال مستقیم پروژه بین خانواده‌های مختلف نباید فرض شود.
حفظ داده در قطع برق
نگهداری برنامه، حفظ متغیرها و نگهداری ساعت سه موضوع جدا هستند. مقادیر ماندگار باید در ناحیهٔ Retain یا محدودهٔ پشتیبانی‌شده تنظیم شوند. پس از بازیابی برق، رفتار خروجی‌ها و ترتیب راه‌اندازی ماشین باید از قبل در برنامه تعیین شده باشد.
خروجی رله‌ای برای مدار فرمان
خروجی رله‌ای امکان سوئیچ‌کردن بار در محدودهٔ نامی کنتاکت را فراهم می‌کند. عمر کنتاکت به نوع بار و تعداد قطع‌و‌وصل وابسته است؛ این خروجی برای تولید پالس پرسرعت انتخاب نمی‌شود. بار القایی و جریان هجومی ممکن است استفاده از رلهٔ واسط را ضروری کند.
آپشن‌ها و تجهیزات مکمل
توسعهٔ ورودی‌وخروجی
اگر تعداد یا نوع سیگنال‌های داخلی برای پروژه کافی نباشد، ماژول دیجیتال، آنالوگ یا دما از فهرست سازگار همان CPU انتخاب می‌شود. سقف تعداد ماژول، مصرف داخلی و محدودیت نصب هم‌زمان کارت‌ها باید کنترل شوند. مدل‌های اقتصادی و استاندارد یک خانواده لزوماً ظرفیت توسعهٔ یکسان ندارند.
HMI، شبکه و دسترسی مهندسی
پنل HMI با پروتکل و رابط پشتیبانی‌شده برای نمایش وضعیت و تغییر پارامترهای مجاز انتخاب می‌شود. اگر پورت موردنیاز داخلی نباشد، باید امکان افزودن ماژول شبکهٔ سازگار بررسی شود. کابل پروگرام و نرم‌افزار متناظر خانواده نیز برای تحویل و نگهداری پروژه لازم هستند.
کاربرد و نکات انتخاب XBC-DR10E
این محصول در کنترل توالی ماشین، مدیریت پمپ و فن، خطوط مونتاژ و دریافت فرمان اپراتور قابل بررسی است. انتخاب نهایی به نیاز پروژه و مشخصات اجزای مرتبط وابسته است؛ نام یک کاربرد به‌تنهایی برای تعیین سازگاری کافی نیست.
نصب و بررسی عملکرد
قبل از اتصال یا جابه‌جایی قطعه، تغذیهٔ بخش مربوط قطع و نقشهٔ سیم‌بندی همان مدل بررسی شود. پس از نصب، ابتدا تنظیمات و تشخیص تجهیز در سیستم کنترل بررسی می‌شود و سپس عملکرد مرتبط در شرایط کنترل‌شده آزمایش می‌شود. شماره‌گذاری سیم‌ها و ثبت نسخهٔ پارامترها، تعمیر و تعویض بعدی را آسان‌تر می‌کند.
سؤالات متداول
آیا همهٔ نقاط Max I/O روی CPU قرار دارند؟
خیر. ظرفیت داخلی همان ورودی‌ها و خروجی‌های پایه است. ظرفیت Max I/O به پیکربندی توسعهٔ مجاز اشاره دارد و نیازمند ماژول‌های مربوط است.
آیا مدل رله‌ای و ترانزیستوری قابل تعویض مستقیم‌اند؟
نوع بار و سیم‌بندی باید بررسی شود. رله، NPN و PNP از نظر رابط الکتریکی و توانایی سوئیچ‌کردن سریع متفاوت‌اند؛ تشابه تعداد نقاط برای جایگزینی کافی نیست.
برای پروگرام چه چیزی لازم است؟
نرم‌افزار متناظر خانواده، کابل یا رابط پروگرام مناسب، نسخهٔ پروژه و تنظیم درست نوع CPU لازم است. سازگاری نسخهٔ نرم‌افزار و سیستم‌عامل نیز بررسی شود.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی PLC ال‌اس سری XGB مدل XBC-DR10E با آوا الکتریک تماس بگیرید. کد کامل محصول، مشخصات سیستم موجود و نوع کاربرد را اعلام کنید. برای قطعهٔ جایگزین، تصویر پلاک و کد CPU یا تجهیزات مرتبط کمک می‌کند نسخهٔ سازگار و متعلقات موردنیاز دقیق‌تر بررسی شوند.
