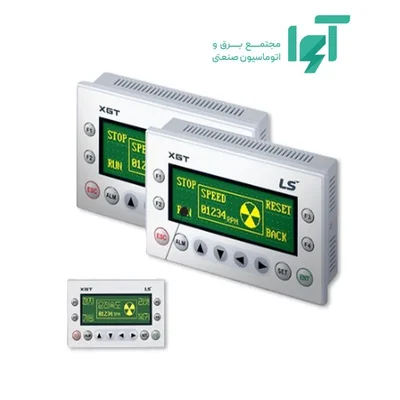

معرفی پنل اپراتوری کلیددار ال‌اس XP10-BKB/DC
پنل اپراتوری ال‌اس XP10-BKB/DC از خانواده XP10، یک رابط گرافیکی کوچک با نمایشگر تک‌رنگ ۴٫۱ اینچی و کلیدهای فیزیکی است. این مدل برای نمایش پارامترهای ماشین، ورود تنظیمات و ارتباط محلی با کنترلر یا درایو سازگار طراحی شده است. ساختار کلیددار آن با پنل لمسی تفاوت دارد؛ کاربر فرمان‌ها را از طریق کلیدهای جهت، تأیید و کلیدهای قابل تعریف وارد می‌کند. این ویژگی هنگام طراحی رابط کاربری و جایگزینی پنل قدیمی باید در نظر گرفته شود.
جدول مشخصات فنی
| برند و خانواده | LS ELECTRIC، سری XP10 |
|---|
| مدل | XP10-BKB/DC |
|---|
| نمایشگر | تک‌رنگ 4.1 اینچ با نور پس‌زمینه LED |
|---|
| رزولوشن | 192 × 64 نقطه |
|---|
| روش کار | ۱۲ کلید فیزیکی؛ فاقد صفحه لمسی |
|---|
| حافظه صفحات | 256 KB |
|---|
| ارتباط | دو کانال مستقل RS-232C و RS-422/485 |
|---|
| تغذیه از کانکتور ارتباطی | 5 V DC؛ محدوده مجاز 4.9 تا 5.1 ولت |
|---|
| تغذیه از ترمینال برق | 24 V DC؛ محدوده مجاز 21.6 تا 26.4 ولت |
|---|
| ساعت واقعی RTC | دارد |
|---|
| حافظه داخلی کاربر | 900 کلمه؛ بخش سیستمی 100 کلمه |
|---|
| ابزار طراحی | Panel Editor |
|---|
| ابعاد جلوی پنل | 150 × 93 میلی‌متر |
|---|
| برش نصب | 141 × 85 میلی‌متر |
|---|
| دمای کار | 0 تا 40 درجه سانتی‌گراد |
|---|
| رطوبت کار | 5 تا 95 درصد، بدون میعان |
|---|
نمایشگر ۴٫۱ اینچی و طراحی صفحه‌های گرافیکی
نمایشگر ۱۹۲×۶۴ نقطه برای ارائه اعداد، متن‌های کوتاه، علائم وضعیت و منوهای ساده مناسب است. تعداد نقاط عمودی محدود است؛ بنابراین بهتر است هر صفحه یک موضوع مشخص مانند سرعت، وضعیت خطا یا تنظیم مقدار هدف را نمایش دهد. انتقال یک صفحه متراکم از HMI بزرگ‌تر به این پنل بدون بازطراحی، معمولاً خوانایی و سهولت کار را کاهش می‌دهد. نور پس‌زمینه LED خواندن صفحه را در شرایط نصب مناسب تسهیل می‌کند.
در طراحی رابط تک‌رنگ، معنی وضعیت‌ها باید با نوشته، نماد و آرایش صفحه منتقل شود. اطلاعات مهم را با اندازه و محل ثابت نمایش دهید و از وابسته‌کردن تشخیص خطا به رنگ پرهیز کنید. کاتالوگ این نسل، زبان‌های انگلیسی، چینی و کره‌ای و امکان دانلود فونت را معرفی می‌کند؛ نمایش فارسی و ترتیب حروف باید در ابزار و سخت‌افزار واقعی آزمایش شود و نباید بدون آزمون، پشتیبانی کامل فارسی را قطعی دانست.
۱۲ کلید فیزیکی و عملکرد اپراتوری
کلیدهای دستگاه شامل F1–F4، ESC، ALM، ▲، ▼، ◀، ▶، SET، ENT هستند. کلیدهای عملکردی می‌توانند متناسب با صفحه برای دسترسی به فرمان‌ها یا تنظیمات تعریف شوند. طراحی مناسب، رابطه روشنی بین نوشته روی صفحه و کلید مربوط ایجاد می‌کند؛ برای مثال تغییر مقدار با کلیدهای جهت و ثبت آن با کلید تأیید انجام می‌شود. برچسب‌گذاری و منوهای منظم، نیاز اپراتور به حفظ‌کردن ترتیب فرمان‌ها را کاهش می‌دهند.
این مدل صفحه لمسی ندارد؛ پس ابعاد دکمه‌های مجازی در یک پروژه پنل لمسی را نمی‌توان بدون تبدیل منطق کاربری به آن منتقل کرد. هنگام تعویض دستگاه، تعداد کلیدهای مورد استفاده، عملکرد هر کلید و مسیر بازگشت از صفحات را بررسی کنید. محدودیت‌های اجرای فرمان در کنترلر تعریف می‌شوند و رابط اپراتوری باید وضعیت مجاز یا غیرمجاز بودن فرمان را روشن نشان دهد.
حافظه، ذخیره داده و تفاوت نسخه‌های A و B
حافظه 256 KB برای داده‌های صفحات در نظر گرفته شده است. حافظه داخلی شامل ۹۰۰ کلمه ناحیه کاربر و ۱۰۰ کلمه ناحیه سیستمی است؛ این ظرفیت‌ها کاربرد یکسان ندارند و نباید با RAM یک رایانه مقایسه شوند. نسخه XP10-BKB/DC از ساعت واقعی RTC و ناحیه نگهدارنده داده کاربر پشتیبانی می‌کند؛ این تفاوت برای پروژه‌هایی که تاریخ، ساعت یا نگهداری داده نیاز دارند مهم است.
حجم تصاویر واردشده، تعداد صفحات و ساختار تگ‌ها باید با حافظه دستگاه هماهنگ باشد. استفاده از صفحه‌های ساده و اجزای قابل استفاده مجدد، مدیریت پروژه را آسان‌تر می‌کند. پیش از انتقال یا تغییر برنامه، نسخه پشتیبان صفحات و تنظیمات را نگه دارید؛ فایل پروژه با داده‌های موقت موجود در حافظه داخلی یکسان نیست.
ارتباط سریال با PLC و اینورتر
دو رابط RS-232C و RS-422/485 به صورت کانال‌های مستقل در دسترس هستند. کاتالوگ XP10 درایورهایی برای کنترلرهای LS، برخی اینورترهای LS و پروتکل‌های Modbus RTU/ASCII معرفی می‌کند. با این حال، وجود نام یک برند در فهرست به معنی سازگاری با تمام مدل‌های آن نیست؛ سری دقیق کنترلر، روش ارتباط، آدرس ایستگاه و تنظیمات فریم داده باید در پروژه کنترل شوند.
این پنل را نباید دارای اترنت، Wi-Fi یا درگاه USB مدل‌های بزرگ‌تر XP فرض کرد. ارتباط چند تجهیز روی مسیر سریال به توپولوژی، آدرس‌دهی و درایور مناسب نیاز دارد و تنها با اضافه‌کردن انشعاب کابل قابل تحقق نیست. شکل کانکتور نیز به‌تنهایی سیم‌بندی را مشخص نمی‌کند؛ کابل رابط باید مطابق نقشه اتصال دستگاه‌های دو طرف انتخاب شود.
دو مسیر تغذیه؛ تفاوت ۵ و ۲۴ ولت
تغذیه ۵ ولت از کانکتور RS-232C و تغذیه ۲۴ ولت از ترمینال اختصاصی برق، دو مسیر متفاوت هستند. محدوده ۴٫۹ تا ۵٫۱ ولت برای مسیر اول و ۲۱٫۶ تا ۲۶٫۴ ولت برای مسیر دوم اعلام شده است. بنابراین عبارت «۵ یا ۲۴ ولت» به معنی یک ورودی با دامنه پیوسته ۵ تا ۲۴ ولت نیست. انتخاب مسیر و نحوه اتصال باید مطابق راهنمای نصب و پورت تجهیز مقابل انجام شود.
قابلیت استفاده از تغذیه رابط در اتصال به بعضی تجهیزات LS، یک شرط وابسته به مدل و کابل دارد و برای همه پورت‌های سریال برقرار نیست. در کاربرد ثابت، طراحی منبع ۲۴ ولت و مسیر سیم‌کشی مناسب باید با نیاز تابلو هماهنگ باشد. قطب‌بندی، زمین و جداسازی مسیر داده از کابل‌های قدرت را طبق نقشه نصب بررسی کنید.
نرم‌افزار طراحی و انتقال پروژه
ابزار معرفی‌شده برای طراحی این نسل Panel Editor است. پروژه باید برای مدل XP10 مناسب آماده شود و انتقال آن با تنظیمات ارتباطی صحیح انجام گیرد. قابلیت دانلود فونت، ورود بیت‌مپ و انتقال بخشی از نواحی حافظه از امکانات معرفی‌شده این خانواده است. نرم‌افزار و پروژه پنل‌های eXP یا iXP را نباید بدون بررسی سازگاری، قابل استفاده مستقیم روی XP10 فرض کرد.
پیش از شروع کار، شماره مدل، نسخه ابزار طراحی و فایل برنامه دستگاه موجود را ثبت کنید. در تبدیل یک پنل، صفحه‌های ورود عدد، پیام‌های هشدار و نگاشت کلیدها را به‌صورت عملی آزمایش کنید. بررسی فقط صفحه نخست برای تأیید صحت انتقال کافی نیست؛ مسیرهای اپراتوری پرکاربرد و بازگشت از حالت خطا نیز باید قابل استفاده باشند.
نصب در تابلو و شرایط محیطی
ابعاد جلوی پنل ۱۵۰×۹۳ میلی‌متر و برش نصب ۱۴۱×۸۵ میلی‌متر است. اندازه قاب با اندازه برش یکسان نیست و فضای اتصال کانکتورها در پشت پنل نیز باید لحاظ شود. پیش از برشکاری، تلرانس‌ها و روش بستن نگهدارنده‌ها را در نقشه همان نسخه بررسی کنید. محل نصب باید دسترسی راحت به کلیدها و زاویه دید مناسب نمایشگر را فراهم کند.
دمای کاری اعلام‌شده برای XP10 صفر تا ۴۰ درجه سانتی‌گراد و رطوبت مجاز ۵ تا ۹۵ درصد بدون میعان است. این محدوده را با مدل‌های دیگر که تا ۵۰ درجه معرفی شده‌اند یکسان نگیرید. دمای داخل تابلو، احتمال تشکیل قطره آب و کیفیت تهویه در دوام نمایشگر و عملکرد ارتباط مؤثرند.
کاربردها و نکات انتخاب
XP10 در ماشین‌های کوچک، نمایش محلی وضعیت تجهیزات، تنظیم پارامترهای محدود و کاربردهایی که رابط کلیددار کافی است قابل استفاده است. انتخاب آن برای پروژه‌ای با تصاویر پیچیده، چند نمودار متراکم یا الزام به شبکه اترنت، باید با محدودیت‌های واقعی این نسل سنجیده شود. برای جایگزینی، کد کامل نسخه A یا B، برنامه موجود، کابل و شیوه تغذیه را هم‌زمان کنترل کنید.
پرسش‌های متداول
آیا XP10 یک HMI لمسی است؟
خیر؛ رابط کاربری آن بر پایه نمایشگر گرافیکی و ۱۲ کلید فیزیکی است.
آیا هر دو نسخه RTC دارند؟
خیر؛ در کاتالوگ این خانواده RTC برای XP10-BKB/DC معرفی شده و XP10-BKA/DC فاقد آن است.
آیا می‌توان ۲۴ ولت را به کانکتور تغذیه ۵ ولت متصل کرد؟
خیر؛ مسیرها و محدوده‌های مجاز جدا هستند و اتصال باید طبق نقشه همان دستگاه انجام شود.
قیمت و خرید پنل اپراتوری XP10-BKB/DC از آوا الکتریک
برای استعلام قیمت XP10-BKB/DC، کد کامل روی پلاک، تعداد موردنیاز و مشخصات دستگاه موجود را در اختیار آوا الکتریک قرار دهید. قیمت و امکان تأمین به نسخه دقیق کالا و شرایط سفارش وابسته است؛ پسوند مدل و نوع تغذیه را هنگام مقایسه پیشنهادها یکسان در نظر بگیرید. اگر محصول برای جایگزینی قطعه موجود خریداری می‌شود، تصویر اتصالات و نسخه پروژه به بررسی سازگاری کمک می‌کند. اقلام همراه، شرایط تحویل و خدمات مربوط به همان سفارش را پیش از نهایی‌کردن خرید مشخص کنید.
