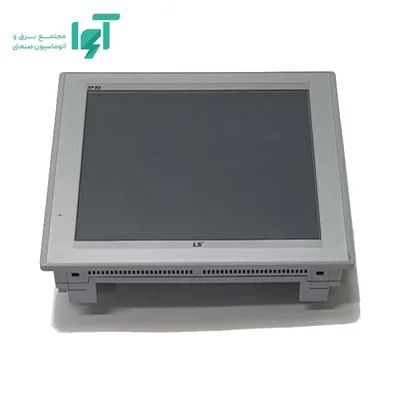

معرفی HMI ال‌اس 15 اینچ XP90-TTB/AC
HMI ال‌اس 15 اینچ XP90-TTB/AC یک پنل رابط انسان و ماشین از خانواده XP است که اطلاعات کنترلر را برای اپراتور نمایش می‌دهد و امکان واردکردن تنظیمات مجاز فرایند را فراهم می‌کند. ترکیب نمایشگر 15 اینچی با وضوح 1024 × 768 پیکسل، این مدل را برای تابلوهای مرکزی، نمایش چند گروه پارامتر و پایش فرایندهای گسترده‌تر قابل بررسی می‌کند. انتخاب آن باید بر اساس فضای تابلو، نوع ارتباط با PLC و امکانات پروژه انجام شود؛ شباهت نام مدل‌ها به معنی یکسان‌بودن درگاه‌ها، تغذیه یا نسخه نرم‌افزاری نیست.
کاربرد HMI در یک سیستم اتوماسیون، یکپارچه‌کردن نمایش وضعیت، فرمان‌های اپراتوری و اطلاعات عیب‌یابی است. منطق کنترلی و شرط‌های مجاز اجرای فرمان در کنترلر تعریف می‌شوند و صفحه اپراتوری رابط استفاده از آن‌هاست. بنابراین کیفیت نتیجه به طراحی درست صفحات، انتخاب درایور ارتباطی و نگاشت صحیح آدرس‌های دستگاه بستگی دارد.
جدول مشخصات فنی XP90-TTB/AC
| برند و سری | ال‌اس (LS ELECTRIC)، سری XP |
|---|
| مدل | XP90-TTB/AC |
|---|
| نوع نمایشگر | TFT LCD رنگی، قطر 15 اینچ |
|---|
| رزولوشن | 1024 × 768 پیکسل |
|---|
| روش کار با پنل | لمسی مقاومتی آنالوگ |
|---|
| تغذیه | AC 100–240 V |
|---|
| نرم‌افزار مهندسی | XP-Builder |
|---|
| نسخه نرم‌افزاری | Windows CE Professional Plus |
|---|
نمایشگر، وضوح تصویر و تجربه کاربری
قطر 15 اینچ اندازه فیزیکی نمایشگر را بیان می‌کند، در حالی که رزولوشن 1024 × 768 تعداد نقاط قابل استفاده برای رسم نوشته‌ها، کلیدها و نمودارهاست. فضای بزرگ‌تر صفحه امکان گروه‌بندی اطلاعات را فراهم می‌کند، اما افزایش تعداد اشیا بدون توجه به اندازه قلم و فاصله کلیدها می‌تواند کار اپراتور را دشوار کند. ابعاد فونت و محل دکمه‌ها باید در اندازه واقعی نمایشگر بررسی شوند، نه فقط روی مانیتور رایانه طراح.
نمایشگر رنگی به تفکیک وضعیت‌های عادی، هشدار و توقف کمک می‌کند. استفاده ثابت از رنگ‌ها در همه صفحات، خواندن وضعیت ماشین را سریع‌تر می‌کند؛ برای پیام‌های مهم نیز متن روشن و قابل فهم در کنار رنگ قرار دهید. لمس مقاومتی بر پایه فشار عمل می‌کند. کالیبراسیون صحیح و استفاده از ابزار مناسب لمس، در انتخاب دقیق کلیدها و جلوگیری از آسیب به سطح پنل مؤثر است.
پردازش، حافظه و ظرفیت واقعی پروژه
برای این کد سفارش، انتخاب پروژه باید بر اساس ظرفیت تأییدشده همان نسخه و مشخصات فایل برنامه انجام شود. فرکانس پردازنده یا مقدار RAM مدل‌های هم‌خانواده را نباید بدون تطبیق مستندات به این نسخه نسبت داد. صفحات دارای تصاویر بزرگ، اسکریپت‌های سنگین یا درخواست‌های ارتباطی متعدد بهتر است پیش از راه‌اندازی روی سخت‌افزار هدف آزمایش شوند.
حافظه ذخیره پروژه، RAM اجرایی و حافظه پشتیبان کار یکسانی انجام نمی‌دهند. فضای پروژه برای صفحات و داده‌های طراحی، RAM برای اجرای نرم‌افزار و بخش پشتیبان برای داده‌های قابل نگهداری استفاده می‌شود. اندازه فایل‌های تصویر، تعداد پیام‌های آلارم و حجم آرشیو بر نیاز ذخیره‌سازی اثر دارند؛ ظرفیت کل حافظه الزاماً برابر فضای آزاد برای فایل‌های کاربر نیست.
درگاه‌های ارتباطی و اتصال به PLC
برای نسخه Professional Plus، نوع و تعداد درگاه‌های فیزیکی را از روی پلاک و نقشه همان دستگاه تطبیق دهید؛ قابلیت‌های نرم‌افزاری نسخه B به‌تنهایی مشخص‌کننده همه جزئیات سخت‌افزار نیست. رابط RS-232C معمولاً برای ارتباط نقطه‌به‌نقطه به کار می‌رود، در حالی که RS-422/485 با تنظیمات و کابل مناسب در ارتباط‌های صنعتی استفاده می‌شود. وجود یک رابط الکتریکی، پشتیبانی از هر پروتکل یا هر مدل PLC را تضمین نمی‌کند؛ نام کنترلر و درایور آن باید در نرم‌افزار پروژه انتخاب شوند.
پشتیبانی از ارتباط شبکه‌ای و سرویس‌های مربوط به آن را متناسب با کد کامل مدل، نسخه Runtime و درایور منتخب بررسی کنید. در تعویض یک پنل قدیمی، تهیه فهرست اتصال‌های فعال و آدرس‌های شبکه پیش از جداسازی دستگاه به جلوگیری از ناسازگاری پروژه کمک می‌کند.
نرم‌افزار، آلارم‌ها و امکانات کاربردی
طراحی و مدیریت پروژه این خانواده با XP-Builder انجام می‌شود. در شروع پروژه باید مدل دقیق، اندازه صفحه و کنترلر متصل تعیین شوند؛ سپس تگ‌ها، اشیای نمایشی و فرمان‌های موردنیاز تعریف شوند. استفاده از شماره مدل مشابه به جای کد واقعی می‌تواند به ناسازگاری رزولوشن، ظرفیت یا امکانات ارتباطی منجر شود. پیش از انتقال، نسخه نرم‌افزار مهندسی و Runtime را از نظر سازگاری بررسی کنید.
نمایش آلارم زمانی ارزش عملی دارد که هر پیام، نام تجهیز، علت محتمل و اقدام قابل انجام برای اپراتور را روشن کند. نمودار روند به مشاهده تغییر کمیت‌هایی مانند دما، فشار یا سرعت در طول زمان کمک می‌کند؛ کیفیت این اطلاعات به دوره نمونه‌برداری و آدرس صحیح متغیرها وابسته است. برای ثبت داده‌ها، مدت نگهداری و روش تهیه نسخه پشتیبان را از ابتدای طراحی مشخص کنید.
قابلیت Recipe یا دستور تولید، مجموعه‌ای از مقادیر تنظیمی را برای یک محصول یا فرایند نگهداری می‌کند و تغییر تنظیمات تکراری را منظم‌تر می‌سازد. اسکریپت‌ها برای منطق مرتبط با صفحه و پردازش‌های مجاز پروژه کاربرد دارند؛ تعداد و زمان اجرای آن‌ها باید با توان پنل و سرعت ارتباط هماهنگ باشد. فعال‌شدن این امکانات به پیکربندی پروژه وابسته است و صرف خرید پنل، صفحات آماده متناسب با ماشین شما ایجاد نمی‌کند.
پسوند B در این مدل به نسخه Windows CE Professional Plus مربوط است. این تفاوت را هنگام تأمین جایگزین، انتقال پروژه و بررسی امکانات نرم‌افزاری لحاظ کنید. نسخه A، نسخه B و مدل اقتصادی E را صرفاً به دلیل اندازه یکسان صفحه هم‌ارز فرض نکنید؛ مجموعه سرویس‌های قابل استفاده باید در راهنمای همان نسخه و با فایل پروژه موجود بررسی شود.
آپشن‌ها و تفاوت مدل‌های نزدیک
امکان نصب کارت ارتباطی را باید با فهرست مدل‌های قابل نصب همان ماژول تطبیق داد؛ داشتن رابط سریال یا USB دلیل وجود AUX نیست. برای گزینه‌های توسعه، علاوه بر نام خانواده XP، پسوند دقیق پنل، نسخه نرم‌افزار و فضای پشت تابلو تعیین‌کننده‌اند.
تغذیه، نصب و شرایط محیطی
تغذیه این کد AC 100–240 V است. پسوند AC یا A در این مدل به ورودی برق متناوب اشاره دارد؛ آن را با نسخه DC همان خانواده اشتباه نگیرید. رعایت قطب‌بندی در نسخه DC، اتصال زمین مطابق راهنما و فاصله مسیر داده از کابل‌های قدرت از اصول نصب این تجهیزات است.
در جایگزینی دستگاه موجود، اندازه برش و عمق نصب باید از روی نقشه مکانیکی همان نسخه کنترل شوند؛ قطر صفحه به‌تنهایی برای برش تابلو کافی نیست. برای کانکتورها، خم کابل و دسترسی تعمیراتی در پشت پنل فضا در نظر بگیرید.
رطوبت همراه با میعان، گردوغبار نامناسب و تجمع گرما می‌توانند عملکرد و عمر تجهیزات را تحت تأثیر قرار دهند. الزامات محیطی را با شرایط واقعی محل نصب تطبیق دهید.
کاربردها و معیار انتخاب
این پنل برای تابلوهای مرکزی، نمایش چند گروه پارامتر و پایش فرایندهای گسترده‌تر کاربرد دارد، مشروط به اینکه درایور کنترلر و امکانات ارتباطی موردنیاز در نسخه انتخابی پشتیبانی شوند. در خط بسته‌بندی می‌توان وضعیت مراحل و تنظیمات محصول را نمایش داد؛ در یک سامانه پمپاژ، نمایش فشار، سطح و وضعیت تجهیزات از کاربردهای رابط اپراتوری است. این مثال‌ها قابلیت یک پروژه طراحی‌شده را توصیف می‌کنند و به معنی وجود برنامه آماده یا پشتیبانی خودکار از همه تجهیزات نیستند.
برای انتخاب نهایی، کد کنترلر و پروتکل آن، تعداد متغیرهای مورد نمایش، حجم ثبت داده، فضای برش تابلو، نوع تغذیه و روش انتقال پروژه را مشخص کنید. اگر پنل برای جایگزینی خریداری می‌شود، از پروژه و تنظیمات ارتباطی نسخه پشتیبان تهیه کنید و انتقال صفحات، فونت‌ها و آلارم‌ها را روی مدل مقصد بررسی کنید. تطبیق این موارد از انتخاب صرفاً بر اساس قطر نمایشگر نتیجه دقیق‌تری می‌دهد.
پرسش‌های متداول درباره XP90-TTB/AC
آیا این پنل جایگزین مستقیم هر HMI هم‌اندازه است؟
خیر. علاوه بر اندازه صفحه، رزولوشن، برش تابلو، عمق بدنه، ولتاژ، درگاه‌ها و سازگاری پروژه باید یکسان یا قابل تبدیل باشند. کد کامل مدل را با دستگاه قبلی مقایسه کنید.
آیا می‌توان آن را به PLC برندهای دیگر متصل کرد؟
در صورتی که درایور مدل PLC و پروتکل آن در نسخه نرم‌افزار انتخابی پشتیبانی شود و رابط فیزیکی مناسب موجود باشد، ارتباط قابل طراحی است. صرف وجود RS-485 یا اترنت برای تأیید سازگاری کافی نیست.
آیا پنل همراه با برنامه آماده ماشین ارائه می‌شود؟
صفحات اپراتوری، آدرس‌دهی تگ‌ها، دستورهای تولید و منطق نمایش باید برای ماشین مقصد طراحی یا از پروژه سازگار منتقل شوند. وضعیت فایل پروژه و خدمات برنامه‌نویسی را در سفارش مشخص کنید.
قیمت و خرید HMI ال‌اس XP90-TTB/AC از آوا الکتریک
برای استعلام قیمت XP90-TTB/AC، کد کامل روی پلاک، تعداد موردنیاز و مشخصات دستگاه موجود را در اختیار آوا الکتریک قرار دهید. قیمت و امکان تأمین به نسخه دقیق کالا و شرایط سفارش وابسته است؛ پسوند مدل و نوع تغذیه را هنگام مقایسه پیشنهادها یکسان در نظر بگیرید. اگر محصول برای جایگزینی قطعه موجود خریداری می‌شود، تصویر اتصالات و نسخه پروژه به بررسی سازگاری کمک می‌کند. اقلام همراه، شرایط تحویل و خدمات مربوط به همان سفارش را پیش از نهایی‌کردن خرید مشخص کنید.
