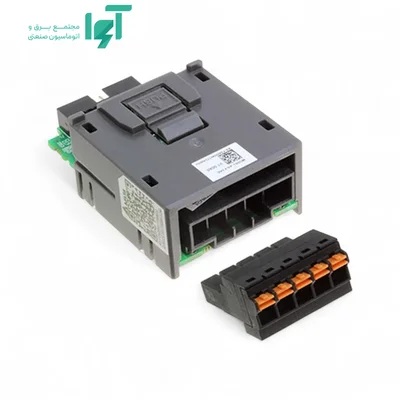

کارت ورودی آنالوگ دلتا؛ مشخصات و راهنمای انتخاب
AS-F2AD
این کارت تابع دو سیگنال آنالوگ را در کنترلرهای سازگار AS دریافت می‌کند. امکان انتخاب ورودی ولتاژی ۰ تا ۱۰ ولت یا جریانی ۴ تا ۲۰ میلی‌آمپر، آن را برای افزودن تعداد محدودی سنسور پیوسته مناسب می‌سازد؛ نوع هر ورودی باید با خروجی واقعی سنسور یکسان تنظیم شود.
جدول مشخصات فنی
| کد محصول | AS-F2AD |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | فانکشن ماژول |
|---|
| خانواده | AS |
|---|
| ورودی آنالوگ | ۲ کانال |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| تغذیهٔ مدار داخلی | از باس سیستم AS؛ ولتاژ میدان مستقل از تغذیهٔ باس است |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۲ ورودی آنالوگ برای دریافت سیگنال پیوسته در نظر گرفته شده است. رنج ولتاژ یا جریان باید از رنج‌های پشتیبانی‌شده انتخاب شود؛ مقدار خام سپس به واحد مهندسی مانند فشار، سطح یا درصد تبدیل می‌شود. تفکیک مبدل، دقت کل اندازه‌گیری نیست و خطای حسگر، سیم‌بندی و نویز نیز بر نتیجه اثر دارد.
کاربرد کارت در توسعه کنترلر
افزودن کارت تابع زمانی کاربرد دارد که ظرفیت اصلی CPU پاسخ‌گوی منطق ماشین است و تنها یک قابلیت مشخص به آن اضافه می‌شود. محل نصب و کد کارت، تعیین‌کننده رابط در دسترس برنامه هستند. تنظیمات کانال یا پورت افزوده نیز همراه پروژه ذخیره می‌شوند تا توسعه سخت‌افزار و نرم‌افزار با هم هماهنگ بمانند.
جزئیات فنی و اثر آن‌ها در عملکرد
AS-F2AD کارت تابع دوکاناله ورودی آنالوگ برای کنترلرهای سازگار سری AS است. هر دو مسیر برای دریافت ۰ تا ۱۰ ولت یا ۴ تا ۲۰ میلی‌آمپر در نظر گرفته شده‌اند.
AS-F2AD تنها دو رنج رایج و دو کانال ارائه می‌دهد. در حالت ولتاژی، AS-F2AD سیگنال ۰ تا ۱۰ ولت را با رزولوشن ۱۲ بیت تبدیل می‌کند.
در حالت جریانی ۴ تا ۲۰ میلی‌آمپر، رزولوشن ۱۱ بیت است. زمان تبدیل ۳ میلی‌ثانیه برای هر کانال در مشخصات این مدل تعریف شده است.
حلقه ۴ تا ۲۰ میلی‌آمپر در کابل بلند و محیط صنعتی مقاوم‌تر است و وجود ۴ میلی‌آمپر در ابتدای رنج امکان تشخیص برخی حالت‌های قطع یا افت غیرعادی را فراهم می‌کند. این کارت برای دو سیگنال ۰ تا ۱۰ ولت یا ۴ تا ۲۰ میلی‌آمپر با سرعت فرایندی معمول انتخاب جمع‌وجوری است.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS-F2AD، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی کارت ورودی آنالوگ دلتا AS-F2AD با کد AS-F2AD، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
