ماژول لودسل دلتا؛ مشخصات و راهنمای انتخاب

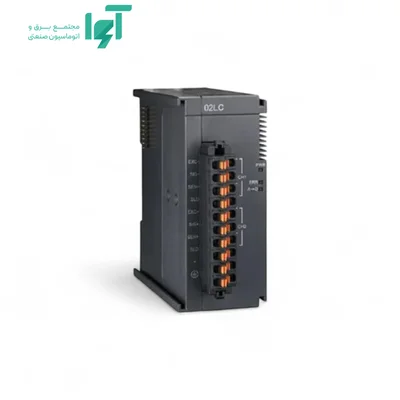

AS02LC-A
در پرکن، وزن اندازه‌گیری‌شده می‌تواند مبنای تغییر مرحله پرکردن و صدور فرمان پایان باشد. در مخزن نیز پایش تغییر وزن، اطلاعات مصرف یا مقدار موجود را فراهم می‌کند. برای اندازه‌گیری کشش با لودسل سازگار، تبدیل نیرو به مقدار مهندسی متناسب با مکانیزم در برنامه تعریف می‌شود.
جدول مشخصات فنی
| کد محصول | AS02LC-A |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول لودسل |
|---|
| خانواده | AS |
|---|
| ورودی آنالوگ | ۲ کانال |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| تغذیهٔ مدار داخلی | از باس سیستم AS؛ ولتاژ میدان مستقل از تغذیهٔ باس است |
|---|
| مبدل و قالب داده | ADC با تفکیک ۲۴ بیت؛ دادهٔ پردازش‌شده ۳۲ بیت |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۲ ورودی آنالوگ برای دریافت سیگنال پیوسته در نظر گرفته شده است. رنج ولتاژ یا جریان باید از رنج‌های پشتیبانی‌شده انتخاب شود؛ مقدار خام سپس به واحد مهندسی مانند فشار، سطح یا درصد تبدیل می‌شود. تفکیک مبدل، دقت کل اندازه‌گیری نیست و خطای حسگر، سیم‌بندی و نویز نیز بر نتیجه اثر دارد.
کانال وزن و سیگنال‌های جانبی
۲ کانال مستقل لودسل، سیگنال پل اندازه‌گیری را دریافت می‌کند. این ساختار برای دو مخزن یا دو ایستگاه وزن کاربرد دارد و صفر، ضریب تبدیل و فیلتر هر کانال جدا تنظیم می‌شوند.
جزئیات فنی و اثر آن‌ها در عملکرد
AS02LC-A ماژول تخصصی لودسل برای کنترلرهای سری AS دلتا است و دو کانال اندازه‌گیری مستقل را در اختیار PLC قرار می‌دهد. مبدل آنالوگ به دیجیتال AS02LC-A با تفکیک‌پذیری سخت‌افزاری ۲۴ بیت کار می‌کند و داده پردازش‌شده را در قالب ۳۲ بیت در اختیار کنترلر قرار می‌دهد.
تبدیل سیگنال به وزن قابل‌استفاده
با کالیبراسیون صفر و وزن مرجع، مقدار خام کانال به واحد وزن تبدیل می‌شود. سپس فیلتر با لرزش سازه و سرعت موردنیاز فرایند تنظیم می‌شود تا مقدار نمایش‌داده‌شده و زمان صدور فرمان با رفتار واقعی بار هماهنگ باشند. ثبت ضرایب هر کانال، بازیابی تنظیمات و سرویس بعدی را منظم‌تر می‌کند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS02LC-A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول لودسل دلتا AS02LC-A با کد AS02LC-A، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
