ماژول DeviceNet دلتا؛ مشخصات و راهنمای انتخاب

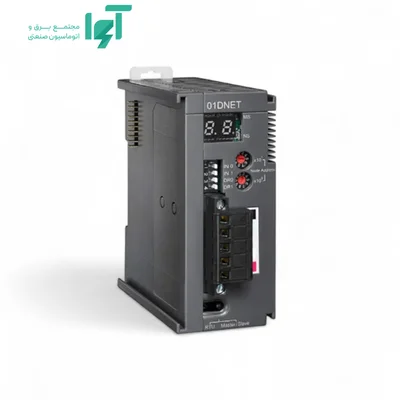

AS01DNET-A
این مدل ارتباط DeviceNet را در حالت‌های Master، Slave و RTU پشتیبانی می‌کند. در نقش Master، تبادل I/O گره‌ها مدیریت می‌شود؛ در نقش Slave، سامانه AS داده خود را با کنترلر بالادست مبادله می‌کند و در کاربرد RTU، ساختار ایستگاه راه دور شکل می‌گیرد.
جدول مشخصات فنی
| کد محصول | AS01DNET-A |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول شبکه |
|---|
| خانواده | AS |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| رابط‌ها و پروتکل‌ها | DeviceNet؛ Master / Slave / RTU |
|---|
| تغذیهٔ مدار داخلی | از باس سیستم AS؛ ولتاژ میدان مستقل از تغذیهٔ باس است |
|---|
ارتباطات و راه‌اندازی شبکه
رابط‌ها یا مسیرهای ارتباطی این مدل عبارت‌اند از: DeviceNet؛ Master / Slave / RTU. وجود یک رابط فیزیکی به معنی پشتیبانی از همهٔ پروتکل‌ها یا همهٔ نقش‌های Master و Slave نیست؛ نقش و نگاشت داده باید برای همان رابط انتخاب شوند.
نقش رابط در معماری کنترل
در طراحی شبکه، داده‌های هر دستگاه با نام و آدرس مشخص به برنامه معرفی می‌شوند. فرمان شروع، وضعیت آماده‌به‌کار، مقدار اندازه‌گیری‌شده یا کد خطا می‌توانند بخشی از این تبادل باشند. قرارگیری درست رابط در معماری، دسترسی کنترلر به اطلاعات موردنیاز را روشن و توسعه تجهیزات را منظم‌تر می‌کند.
بستر ارتباط و تبادل داده
رابط‌ها و روش‌های تبادل این پیکربندی شامل DeviceNet هستند. نقش Master یا Slave و استفاده از کارت اختیاری، مطابق پشتیبانی همان رابط تعیین می‌شوند؛ به این ترتیب مسیر مهندسی، تبادل رجیستر و شبکه تجهیزات در پروژه مشخص می‌شود.
DeviceNet برای ارتباط با تجهیزات دارای همین پروتکل استفاده می‌شود. داده‌های ورودی و خروجی هر گره در پیکربندی شبکه تعریف می‌شوند تا سامانه بالادست بتواند وضعیت‌ها و فرمان‌ها را به‌صورت منظم مبادله کند.
جزئیات فنی و اثر آن‌ها در عملکرد
مصرف داخلی AS01DNET-A حدود ۰٫۸ وات است. این مقدار در بودجه منبع تغذیه سری AS قرار می‌گیرد و از توان ۲۴ ولت باس DeviceNet جداست.
در کابل DeviceNet علاوه بر خطوط CAN_H و CAN_L، تغذیه ۲۴ ولت شبکه و مرجع آن نیز وجود دارد.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS01DNET-A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول DeviceNet دلتا AS01DNET-A با کد AS01DNET-A، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
