کارت خروجی آنالوگ دلتا؛ مشخصات و راهنمای انتخاب

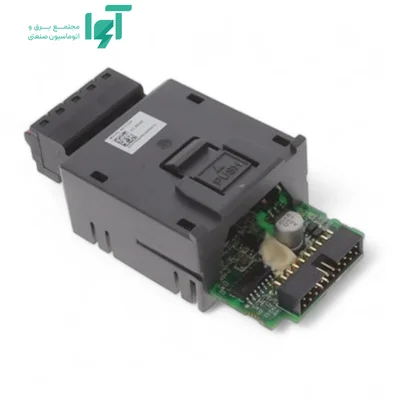

AS-F2DA
دو کانال خروجی این کارت تابع، مقدار محاسبه‌شده در PLC سازگار AS را به فرمان آنالوگ تبدیل می‌کنند. محدوده‌های ۰ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر برای ارتباط با ورودی مرجع تجهیزات مناسب به کار می‌روند؛ مثلاً می‌توان مقدار تعیین‌شده در برنامه را به مرجع سرعت یک درایو سازگار تبدیل کرد.
جدول مشخصات فنی
| کد محصول | AS-F2DA |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | فانکشن ماژول |
|---|
| خانواده | AS |
|---|
| خروجی آنالوگ | ۲ کانال |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| تغذیهٔ مدار داخلی | از باس سیستم AS؛ ولتاژ میدان مستقل از تغذیهٔ باس است |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۲ خروجی آنالوگ، مقدار فرمان برنامه را به سیگنال الکتریکی برای درایو یا عملگر سازگار تبدیل می‌کند. رنج دو سمت، مقاومت بار و رفتار خروجی در توقف کنترلر را مشخص کنید و صفر و انتهای مقیاس را با اندازه‌گیری واقعی آزمایش کنید.
کاربرد کارت در توسعه کنترلر
افزودن کارت تابع زمانی کاربرد دارد که ظرفیت اصلی CPU پاسخ‌گوی منطق ماشین است و تنها یک قابلیت مشخص به آن اضافه می‌شود. محل نصب و کد کارت، تعیین‌کننده رابط در دسترس برنامه هستند. تنظیمات کانال یا پورت افزوده نیز همراه پروژه ذخیره می‌شوند تا توسعه سخت‌افزار و نرم‌افزار با هم هماهنگ بمانند.
جزئیات فنی و اثر آن‌ها در عملکرد
AS-F2DA کارت تابع دوکاناله خروجی آنالوگ برای CPUهای سازگار سری AS است. این کارت مقدار دیجیتال برنامه را به دو سیگنال صنعتی ۰ تا ۱۰ ولت یا ۴ تا ۲۰ میلی‌آمپر تبدیل می‌کند و برای مرجع سرعت اینورتر، فرمان موقعیت شیر تناسبی یا Setpoint یک کنترلر خارجی مناسب است.
خروجی ۱۲ بیت و زمان تبدیل ۲ میلی‌ثانیه برای هر کانال، آن را برای فرمان‌های فرایندی معمول آماده می‌کند. رزولوشن ۱۲ بیت پله‌های قابل فرمان را تعیین می‌کند، اما دقت حرکت نهایی به ورودی تجهیز، پارامترهای آن، مکانیک و کالیبراسیون وابسته است.
فرمان ۰ تا ۱۰ ولت برای مسیر کوتاه داخل تابلو ساده است، اما اختلاف مرجع زمین و نویز می‌تواند سرعت یا موقعیت فرمان‌داده‌شده را تغییر دهد. AS-F2DA رنج‌های یک‌طرفه ۰ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر را پوشش می‌دهد.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS-F2DA، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی کارت خروجی آنالوگ دلتا AS-F2DA با کد AS-F2DA، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
