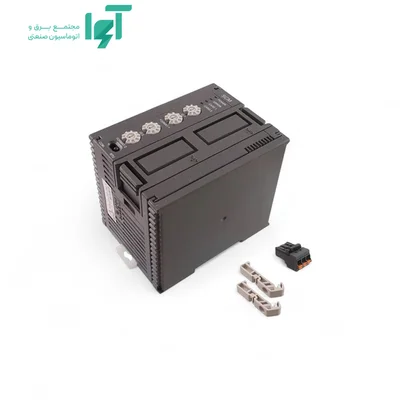

ماژول ارتباطی سریال دلتا؛ مشخصات و راهنمای انتخاب
AS00SCM-A
این ماژول دو محل نصب کارت تابع دارد. با کارت‌های سازگار AS-F232، AS-F422 و AS-F485 می‌توان رابط سریال موردنیاز را انتخاب کرد؛ Modbus و قالب تعریف‌شده توسط کاربر برای تبادل داده کاربرد دارند. امکانات شبکه‌ای دیگر، به کارت، حالت کاری و نسخه پشتیبانی‌شده وابسته‌اند و همگی پورت ثابت روی ماژول نیستند.
جدول مشخصات فنی
| کد محصول | AS00SCM-A |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول شبکه |
|---|
| خانواده | AS |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| رابط‌ها و پروتکل‌ها | پایهٔ دو کارت ارتباطی؛ رابط نهایی با کارت انتخابی تعیین می‌شود |
|---|
| تغذیهٔ مدار داخلی | از باس سیستم AS؛ ولتاژ میدان مستقل از تغذیهٔ باس است |
|---|
ارتباطات و راه‌اندازی شبکه
رابط‌ها یا مسیرهای ارتباطی این مدل عبارت‌اند از: پایهٔ دو کارت ارتباطی؛ رابط نهایی با کارت انتخابی تعیین می‌شود. وجود یک رابط فیزیکی به معنی پشتیبانی از همهٔ پروتکل‌ها یا همهٔ نقش‌های Master و Slave نیست؛ نقش و نگاشت داده باید برای همان رابط انتخاب شوند.
نقش رابط در معماری کنترل
در طراحی شبکه، داده‌های هر دستگاه با نام و آدرس مشخص به برنامه معرفی می‌شوند. فرمان شروع، وضعیت آماده‌به‌کار، مقدار اندازه‌گیری‌شده یا کد خطا می‌توانند بخشی از این تبادل باشند. قرارگیری درست رابط در معماری، دسترسی کنترلر به اطلاعات موردنیاز را روشن و توسعه تجهیزات را منظم‌تر می‌کند.
بستر ارتباط و تبادل داده
دو جایگاه کارت، انتخاب رابط ارتباطی را با نیاز پروژه هماهنگ می‌کنند. قابلیت‌هایی مانند اترنت یا شبکه صنعتی دیگر، فقط در ترکیب کارت و نسخه‌ای که سازنده پشتیبانی کرده است در دسترس‌اند. در نقش توسعه I/O راه دور، رابط و حالت RTU متناسب با معماری AS تنظیم می‌شوند.
جزئیات فنی و اثر آن‌ها در عملکرد
در معماری ارائه‌شده برای سری AS، شبکه Modbus تا 32 ایستگاه و فاصله ۱٫۲ کیلومتر را در شرایط صحیح RS-485 پشتیبانی می‌کند. AS00SCM-A می‌تواند تا ۲ کیلوبایت سابقه ارتباطی نگه دارد و نرم‌افزار آن را برای مشاهده وضعیت تبادل نمایش دهد.
مصرف داخلی AS00SCM-A حدود ۰٫۶ وات است.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
دو محل نصب کارت ارتباطی
AS-F232، AS-F422 و AS-F485 به‌ترتیب مسیرهای سریال را اضافه می‌کنند. استفاده از کارت‌هایی مانند AS-FCOPM، AS-FEN02 یا AS-FPFN02 باید با حالت کاری و نسخهٔ پشتیبانی‌شدهٔ ماژول تطبیق داده شود. این کد، همهٔ پورت‌ها را به‌صورت هم‌زمان و داخلی همراه ندارد.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS00SCM-A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول ارتباطی سریال دلتا AS00SCM-A با کد AS00SCM-A، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
