ماژول خروجی دیجیتال دلتا؛ مشخصات و راهنمای انتخاب

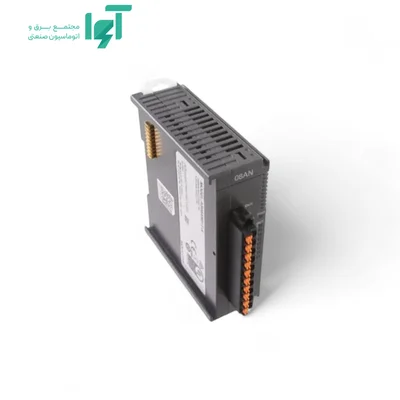

AS08AN01T-A
خروجی دیجیتال برای فرمان به ورودی تجهیز دیگر یا مدار واسط عملگر استفاده می‌شود. برای نمونه، برنامه می‌تواند چراغ وضعیت، رله فرمان یا شیر سازگار را در مرحله موردنظر فعال کند.
جدول مشخصات فنی
| کد محصول | AS08AN01T-A |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول ورودی و خروجی |
|---|
| خانواده | AS |
|---|
| خروجی دیجیتال | 8 کانال ترانزیستوری NPN |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| تغذیهٔ مدار داخلی | از باس سیستم AS؛ ولتاژ میدان مستقل از تغذیهٔ باس است |
|---|
| حد جریان خروجی | ۰٫۵ آمپر برای هر نقطه؛ محدودیت مجموع گروه نیز رعایت شود |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
آرایش خروجی این مدل 8NPN است. خروجی NPN مسیر جریان بار را به سمت مرجع صفر ولت برقرار می‌کند؛ بار و ورودی مقصد باید با منطق Sink سازگار باشند. برای بار بزرگ از واسط مناسب استفاده کنید و حفاظت بوبین را نزدیک بار نصب کنید.
جزئیات فنی و اثر آن‌ها در عملکرد
این مدل برای شیرهای DC کوچک، رله‌های واسط، چراغ‌های ۲۴ ولت و ورودی تجهیزاتی مناسب است که از خروجی سینک پشتیبانی دارند. ماژول پس از دریافت فرمان، مسیر جریان را به ۰ ولت کامل می‌کند.
بازه کاری خروجی ۵ تا ۳۰ ولت DC است و هر کانال تا ۰٫۵ آمپر بار مقاومتی را پشتیبانی می‌کند. در کنار آن، جریان مجموع هر COM حداکثر ۴ آمپر است.
زمان پاسخ این خانواده حدود ۱ میلی‌ثانیه است و برای فرمان‌های پرتکرار استاندارد مناسب است.
هماهنگی سیگنال با توالی برنامه
برای هر خروجی، ارتباط فرمان برنامه با تجهیز میدان در نقشه ثبت می‌شود. بازخورد آماده‌بودن یا پایان حرکت نیز می‌تواند از مسیر ورودی متناظر خوانده شود تا توالی ماشین بر وضعیت واقعی تجهیز تکیه کند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS08AN01T-A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول خروجی دیجیتال دلتا AS08AN01T-A با کد AS08AN01T-A، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
