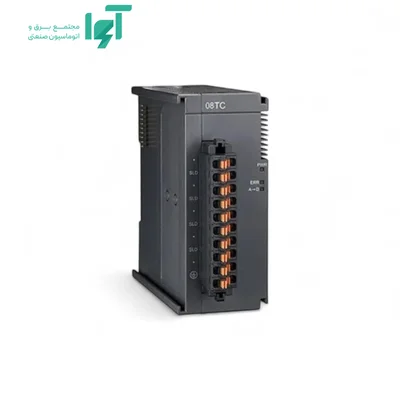

ماژول دما ترموکوپل دلتا؛ مشخصات و راهنمای انتخاب
AS08TC-A
در اکسترودر، مخزن گرم یا دستگاه بسته‌بندی، پایش جداگانه نقاط حرارتی نشان می‌دهد هر بخش چقدر به دمای هدف نزدیک است. مقدار اندازه‌گیری‌شده می‌تواند در HMI نمایش داده شود یا در منطق کنترل برای تنظیم گرمایش، ثبت روند و اعلام خروج از محدوده استفاده شود.
جدول مشخصات فنی
| کد محصول | AS08TC-A |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول ورودی و خروجی |
|---|
| خانواده | AS |
|---|
| ورودی اندازه‌گیری دما | ۸ کانال |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| تغذیهٔ مدار داخلی | از باس سیستم AS؛ ولتاژ میدان مستقل از تغذیهٔ باس است |
|---|
| ترموکوپل | J / K / R / S / T / E / N / B |
|---|
| تفکیک دما | ۰٫۱ درجه |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۸ کانال دما برای پایش مستقل نقاط حرارتی به کار می‌رود. نوع حسگر و روش سیم‌بندی باید با همین مدل هماهنگ باشد؛ ترموکوپل و RTD قابل جایگزینی مستقیم نیستند. کابل جبران‌ساز ترموکوپل یا آرایش دوسیمه، سه‌سیمه و چهارسیمهٔ RTD باید مطابق راهنمای کانال انتخاب شود. تشخیص قطع سنسور و رفتار برنامه در مقدار نامعتبر نیز باید تعریف شود.
جزئیات فنی و اثر آن‌ها در عملکرد
AS08TC-A ماژول هشت‌کاناله ترموکوپل برای سیستم‌های PLC سری AS و AX-3 است. انواع J، K، R، S، T، E، N و B و همچنین ورودی منفی ۱۰۰ تا مثبت ۱۰۰ میلی‌ولت پشتیبانی می‌شوند.
دما با تفکیک‌پذیری ۰٫۱ درجه سانتی‌گراد یا فارنهایت ارائه می‌شود و زمان تبدیل نامی هر کانال ۲۰۰ میلی‌ثانیه است. مبدل ۲۴ بیتی تغییرات کوچک سیگنال را تشخیص می‌دهد و دقت کلی ترموکوپل در مشخصات خانواده ±۰٫۵ درصد است.
استفاده از مقدار اندازه‌گیری در برنامه
واحد دما، نوع سنسور و نام ناحیه برای هر کانال مشخص می‌شوند. برنامه می‌تواند مقدار همان ناحیه را نمایش دهد، روند گرم‌شدن را ثبت کند و خروج از محدوده تعیین‌شده را به پیام قابل‌فهم تبدیل کند. در حلقه کنترل، مقدار معتبر دما به تابع تنظیم‌کننده داده می‌شود و فرمان خروجی بر مبنای هدف فرایند محاسبه می‌شود.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS08TC-A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول دما ترموکوپل دلتا AS08TC-A با کد AS08TC-A، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
