PLC دلتا؛ مشخصات و راهنمای انتخاب

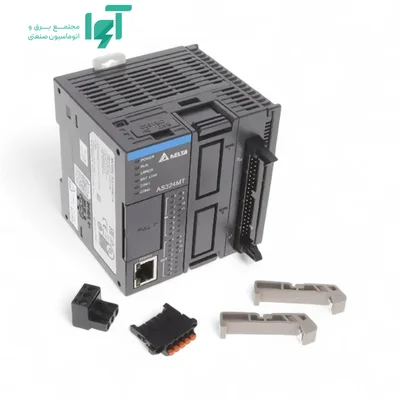

AS324MT-A
در یک دستگاه تولید، ورودی‌ها وضعیت حضور قطعه، پایان کورس یا آماده‌بودن بخش‌ها را به برنامه می‌رسانند. CPU بر اساس این وضعیت‌ها و تنظیمات اپراتور، ترتیب فرمان‌ها را اجرا می‌کند. ارتباط با HMI نیز امکان نمایش وضعیت، تغییر مقادیر مجاز و پیگیری آلارم‌های تعریف‌شده در برنامه را فراهم می‌کند.
جدول مشخصات فنی
| کد محصول | AS324MT-A |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | CPU |
|---|
| خانواده | AS300 |
|---|
| ورودی دیجیتال | ۱۲ کانال |
|---|
| خروجی دیجیتال | ۱۲ خروجی دیجیتال؛ ترکیب خروجی تفاضلی و NPN |
|---|
| ورودی یا شمارندهٔ سریع | 2×4MHz | 4×200kHz |
|---|
| ظرفیت محور | 6 |
|---|
| خروجی پالس | دو محور 4 MHz و چهار محور 200 kHz |
|---|
| ظرفیت توسعه | ۱۰۲۴ نقطه؛ حداکثر ۳۲ ماژول محلی با رعایت محدودیت نوع ماژول |
|---|
| ساعت واقعی RTC | دارد |
|---|
| حافظه برنامه | 128k steps |
|---|
| رجیستر داده | 64k words (D) |
|---|
| حافظه جانبی | 64k words (FR)؛ شیار Micro SD |
|---|
| شرایط محیطی | −20-60C/5–95%RH |
|---|
| تغذیه یا اتصال به باس | 24 VDC ±10% |
|---|
| رابط‌ها و پروتکل‌ها | USB؛ Ethernet؛ دو RS-485؛ Modbus TCP / RTU و EtherNet/IP؛ CANopen با کارت AS-FCOPM |
|---|
| کارت تابع | دو محل نصب کارت تابع؛ کارت‌ها جداگانه انتخاب می‌شوند |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۱۲ ورودی دیجیتال، وضعیت‌های دوحالتهٔ حسگر، شستی و کلید حد را دریافت می‌کنند. سطح ولتاژ و مشترک ورودی باید با خروجی حسگر هماهنگ باشد. ورودی عمومی را بدون بررسی تخصیص ترمینال و فرکانس، جای ورودی انکودر به کار نبرید.
آرایش خروجی این مدل ۱۲ خروجی دیجیتال؛ ترکیب خروجی تفاضلی و NPN است. خروجی NPN مسیر جریان بار را به سمت مرجع صفر ولت برقرار می‌کند؛ بار و ورودی مقصد باید با منطق Sink سازگار باشند. برای بار بزرگ از واسط مناسب استفاده کنید و حفاظت بوبین را نزدیک بار نصب کنید.
شمارش سریع و ظرفیت کنترل حرکت
مشخصهٔ ورودی سریع این مدل: 2×4MHz | 4×200kHz. فرکانس ورودی با زمان اجرای برنامه یکسان نیست. حالت شمارش تک‌ورودی، پالس و جهت یا انکودر چندفاز، تعداد ترمینال‌ها و ظرفیت هم‌زمان را تغییر می‌دهد؛ تخصیص ورودی‌ها باید مطابق جدول همان حالت انجام شود.
ظرفیت اعلام‌شدهٔ حرکت: 6. تعداد محور شبکه‌ای و تعداد خروجی فیزیکی پالس دو مشخصهٔ مستقل هستند؛ هم‌زمانی، درون‌یابی و چرخهٔ شبکه نیز باید با برنامه و درایو بررسی شوند.
خروجی پالس: دو محور 4 MHz و چهار محور 200 kHz. فرکانس پالس بیشینهٔ سرعت مکانیکی را به‌تنهایی تعیین نمی‌کند؛ رزولوشن ورودی درایو، نسبت گیربکس، گام حرکت و روش پالس/جهت در تبدیل فرمان به حرکت نقش دارند. پس از تنظیم مبدأ و حدود نرم‌افزاری، عملکرد محور را ابتدا با سرعت کم آزمایش کنید.
ارتباطات و راه‌اندازی شبکه
رابط‌ها یا مسیرهای ارتباطی این مدل عبارت‌اند از: USB؛ Ethernet؛ دو RS-485؛ Modbus TCP / RTU و EtherNet/IP؛ CANopen با کارت AS-FCOPM. وجود یک رابط فیزیکی به معنی پشتیبانی از همهٔ پروتکل‌ها یا همهٔ نقش‌های Master و Slave نیست؛ نقش و نگاشت داده باید برای همان رابط انتخاب شوند.
تنظیم مسیر سریال
نرخ انتقال، تعداد بیت داده، زوجیت، بیت توقف و آدرس دستگاه باید در دو سمت سازگار باشند. در RS-485 قطبیت زوج، مرجع سیگنال و مقاومت انتهاییِ دو سر باس طبق راهنمای تجهیزات تعیین می‌شوند. برای تبادل رجیستر، نوع داده و ترتیب بایت نیز کنترل شود.
اترنت و نگاشت داده
آدرس IP، زیرشبکه و مسیر اتصال را پیش از اتصال به شبکهٔ موجود مشخص کنید. برای Modbus TCP، آدرس رجیستر و برای EtherNet/IP، نقش دستگاه و مجموعهٔ دادهٔ پشتیبانی‌شده باید در نرم‌افزار تعریف شوند. سرعت لینک اترنت، نرخ تازه‌شدن همهٔ داده‌های فرایندی را تعیین نمی‌کند.
جزئیات فنی و اثر آن‌ها در عملکرد
در سمت دریافت نیز دو کانال شمارنده تفاضلی ۴ مگاهرتز و چهار کانال ۲۰۰ کیلوهرتز دارد. چهار کانال ۲۰۰ کیلوهرتز نیز برای سنسورها و شمارنده‌های معمول‌تر در دسترس است.
AS324MT-A زمانی توجیه دارد که دو محور واقعاً به خروجی تفاضلی ۴ مگاهرتز و دو ورودی انکودر هم‌رده نیاز داشته باشند. برای تصمیم نهایی، مشخصات ورودی پالس سروو، تعداد محورهای ۴ مگاهرتز و ۲۰۰ کیلوهرتز، نوع انکودر، محاسبه پالس بر واحد، کابل و کانکتور و کارت‌های ارتباطی لازم را یکجا بررسی کنید.
نرم‌افزار، حافظه و راه‌اندازی پروژه
برنامه‌ریزی با ISPSoft؛ در مدل‌های DVP پشتیبانی‌شده، WPLSoft نیز قابل بررسی است انجام می‌شود. پیش از دانلود، نسخهٔ نرم‌افزار و هدف سخت‌افزاری پروژه را با کنترلر تطبیق دهید. برنامهٔ قبلی، تنظیمات شبکه و پارامترهای نگهداری‌شونده باید نسخهٔ پشتیبان داشته باشند.
حافظهٔ برنامه، رجیستر داده و حافظهٔ فایل وظایف متفاوت دارند و نباید به‌عنوان یک فضای یکپارچه جمع زده شوند. تعداد دستور یا گام برنامه نیز معادل تعداد ورودی و خروجی نیست. متغیرهای ماندگار، رفتار پس از قطع برق و ساعت RTC را مطابق نیاز ماشین تعریف کنید؛ برای برنامهٔ نهایی، زمان چرخه در شرایط بار واقعی سنجیده شود.
تجهیزات جانبی و نکات توسعه
افزایش ورودی و خروجی
ماژول دیجیتال برای افزایش فرمان‌های دوحالته، آنالوگ برای سیگنال جریان یا ولتاژ، ماژول دما برای اتصال مستقیم حسگر و ماژول لودسل برای پل اندازه‌گیری وزن انتخاب می‌شود. خانوادهٔ توسعه، سمت نصب، تعداد مجاز و بودجهٔ توان باید هم‌زمان بررسی شوند؛ شباهت کانکتور، سازگاری دو خانواده را تضمین نمی‌کند.
کارت‌های تابع AS300
دو محل کارت تابع برای امکانات سازگار این CPU در نظر گرفته شده است. کارت‌های سریال AS-F232، AS-F422 و AS-F485، کارت CANopen مدل AS-FCOPM و کارت‌های آنالوگ AS-F2AD و AS-F2DA بر اساس نیاز پروژه انتخاب می‌شوند. محدودیت محل نصب، از جمله محل مجاز AS-FCOPM، باید با راهنمای CPU تطبیق داده شود؛ کارت‌ها همراه ثابت دستگاه نیستند.
تغذیه، نصب و نگهداری
تغذیه یا مسیر تأمین توان این مدل 24 VDC ±10% است. شرایط محیطی اعلام‌شده −20-60C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا خروجی این مدل برای فرمان سروو مناسب است؟
نوع خروجی، سقف فرکانس و ورودی درایو باید سازگار باشند. ظرفیت پالس و شبکه را از مشخصات همین کد بررسی کنید.
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد AS324MT-A، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
