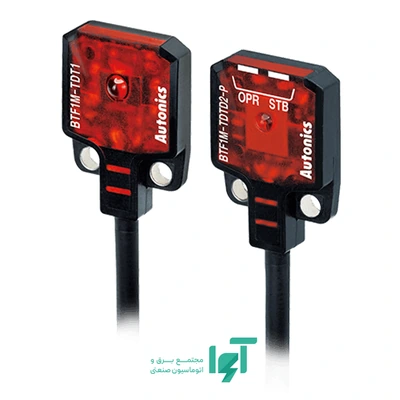

سنسور نوری دو طرفه PNP آتونیکس BTF1M-TDTD-P یک مجموعه فرستنده و گیرنده با بدنه تخت است که حضور جسم را از روی قطع‌شدن پرتو نور تشخیص می‌دهد. فاصله تشخیص نامی آن یک متر است و برای کنترل عبور قطعات کدر در مسیرهای باریک ماشین‌آلات مونتاژ و بسته‌بندی به کار می‌رود. خروجی این نسخه از نوع PNP و عملکرد آن Dark-ON است؛ بنابراین با مسدودشدن مسیر نور، خروجی فعال می‌شود. کابل متصل دو‌متری، اتصال سنسور به مدار کنترل را از محل نصب تا نقطه اتصال بعدی فراهم می‌کند.
تشخیص دوطرفه؛ فاصله یک‌متری چه معنایی دارد؟
فرستنده و گیرنده در دو سوی مسیر عبور نصب می‌شوند. در حالت عادی نور قرمز فرستنده مستقیماً به گیرنده می‌رسد و جسمی که این مسیر را به‌اندازه کافی بپوشاند، وضعیت دریافت نور را تغییر می‌دهد. برد یک متر به فاصله نامی میان این دو بخش اشاره دارد؛ این عدد فاصله اندازه‌گیری‌شده تا جسم یا خروجی پیوسته اندازه‌گیری فاصله نیست. محل عبور قطعه باید در مسیر همین پرتو قرار بگیرد.
در این روش لازم نیست جسم فلزی باشد. مقوا، قطعات پلیمری کدر و قطعات فلزی، در صورتی که سطح و موقعیت مناسبی برای قطع پرتو داشته باشند، می‌توانند هدف تشخیص باشند. وابستگی به رنگ سطح هدف از روش‌هایی که نور بازتابیده از خود جسم را دریافت می‌کنند کمتر است، چون گیرنده نور مستقیم فرستنده را می‌بیند. بااین‌حال شفافیت، سوراخ‌داربودن یا عبور لبه نازک جسم از کنار پرتو می‌تواند مانع قطع کافی نور شود. برای چنین اهدافی، آزمون با خود قطعه اهمیت دارد.
این آرایش به امکان نصب و تغذیه هر دو بخش نیاز دارد. اگر تنها یک سمت مسیر در دسترس است، مزیت بدنه کوچک به‌تنهایی مشکل محل نصب گیرنده را حل نمی‌کند و باید روش تشخیص متناسب با دستگاه انتخاب شود. در نصب دوطرفه، پایه‌های محکم و هم‌راستایی دو بخش از افزایش صرف فاصله یا انتخاب بیشترین برد مهم‌ترند.
اثر Dark-ON بر منطق دستگاه
در حالت Dark-ON، کاهش کافی نور دریافتی خروجی را فعال می‌کند. در یک مسیر درست تنظیم‌شده، ورود قطعه کدر و قطع پرتو همان رویدادی است که سیگنال حضور را به کنترلر می‌دهد. این رفتار برای ثبت عبور یا اعلام رسیدن قطعه روشن و مستقیم است؛ پس از خروج قطعه و برقرارشدن دوباره پرتو، وضعیت خروجی نیز برمی‌گردد.
کنترلر فقط تغییر خروجی را می‌بیند و به‌تنهایی علت تاریک‌شدن گیرنده را تشخیص نمی‌دهد. جابه‌جایی پایه یا آلودگی پنجره نوری نیز می‌تواند نور را کم کند. هنگام راه‌اندازی، حضور واقعی قطعه را از قطع نور ناشی از تنظیم نامناسب جدا کنید. برای شمارش قطعات، رویداد تغییر وضعیت ورودی را در برنامه ثبت کنید؛ خواندن پی‌درپی یک ورودی فعال نباید یک قطعه متوقف‌شده را چند بار بشمارد.
خروجی PNP و هماهنگی با ورودی کنترلر
خروجی PNP هنگام فعال‌شدن جریان را از سمت مثبت تغذیه به مدار ورودی سازگار می‌دهد؛ به این رفتار «سورس» گفته می‌شود. ورودی PLC باید مسیر بازگشت جریان مناسب داشته باشد. پیش از جایگزینی، نوع ورودی و نحوه اتصال پایه مشترک ماژول را بخوانید؛ یکسان‌بودن ولتاژ نامی دو تجهیز به‌تنهایی سازگاری ورودی و خروجی را ثابت نمی‌کند.
نسخه NPN از نظر جهت جریان خروجی با این مدل تفاوت دارد و معکوس‌کردن شرط برنامه این تفاوت الکتریکی را برطرف نمی‌کند. اتصال را بر اساس نقشه سنسور و کنترلر انجام دهید. برای بارهای قدرت، واسط مناسب لازم است؛ خروجی وضعیت سنسور را نباید بدون بررسی ظرفیت مجاز آن مستقیماً به بار موردنظر متصل کرد.
ولتاژهای نامی تغذیه این محصول دوازده و بیست‌وچهار ولت جریان مستقیم هستند. این مقادیر، مشخصات نامی انتخاب منبع‌اند و نباید آن‌ها را به‌دلخواه به یک بازه کاری دیگر تبدیل کرد. منبع تغذیه، قطب‌بندی و افت ولتاژ مسیر کابل را با مدار دستگاه هماهنگ کنید. فرستنده دو سیم و گیرنده سه سیم دارد؛ گیرنده علاوه بر تغذیه، اتصال خروجی را نیز در اختیار مدار کنترل قرار می‌دهد. تعداد سیم، جای شماره پایه یا نقشه اتصال را نمی‌گیرد.
بدنه تخت و نصب در فضای محدود
بدنه مستطیلی این مدل سیزده میلی‌متر عرض، نوزده میلی‌متر ارتفاع و سه‌ممیزهفت میلی‌متر عمق دارد. عمق کم، جانمایی در کنار مسیرهای باریک یا میان قطعات ماشین را آسان‌تر می‌کند. بااین‌حال فضای پایه، خروج کابل و دسترسی به محل تنظیم را هم باید در نقشه نصب لحاظ کرد؛ اندازه بدنه به‌تنهایی کل فضای لازم برای نصب نیست.
جنس بدنه PBT است. این مشخصه در بررسی سازگاری مکانیکی و محیطی اهمیت دارد، اما از نام پلیمر نمی‌توان مقاومت به هر حلال، روغن یا شوینده را نتیجه گرفت. بدنه را روی تکیه‌گاه مناسب ببندید و فشار کابل را از آن بگیرید تا کشش کابل جهت پرتو را تغییر ندهد. سطح نوری باید برای تمیزکاری و بازبینی در دسترس بماند.
اتصال کابلی و مسیر سیم‌کشی
کابل دو‌متری به خود سنسور متصل است. برای جانمایی، فاصله واقعی مسیر کابل تا جعبه اتصال یا ورودی تابلو را حساب کنید، نه فقط فاصله مستقیم میان دو نقطه. کابل را نزدیک بدنه مهار کنید تا وزن یا کشش ادامه مسیر به خروجی کابل منتقل نشود. در نقاط متحرک، شعاع خم و نحوه حرکت کابل باید با مشخصات کابل انتخاب‌شده سازگار باشد.
در تعویض سنسور کابلی، دسترسی به محل اتصال انتهای کابل اهمیت دارد. اگر هدف کوتاه‌ترشدن زمان تعویض است، نسخه کانکتوردار باید با توجه به کابل رابط، فضای اتصال و نقشه پایه‌ها انتخاب شود. مشابهت بدنه و برد، به‌تنهایی جایگزینی مکانیکی و الکتریکی کامل را تضمین نمی‌کند.
سیم سیگنال را با توجه به طراحی تابلو از مسیرهای ایجادکننده نویز، مانند کابل قدرت موتور و خروجی اینورتر، جدا کنید. سپس عملکرد را در شرایط واقعی کار ماشین کنترل کنید؛ درست‌بودن تشخیص در حالت توقف دستگاه، اثر لرزش یا نویز هنگام کار را نشان نمی‌دهد.
نور قرمز، نشانگرها و تنظیم اولیه
منبع نور، LED قرمز است. دیده‌شدن محل تابش به تنظیم اولیه کمک می‌کند، اما تأیید نهایی باید با تغییر درست خروجی در حضور و نبود قطعه انجام شود. این مدل نشانگر قرمز عملکرد و نشانگر سبز پایداری دارد؛ این دو نشانگر برای بررسی وضعیت خروجی و کیفیت دریافت نور کاربرد دارند و نباید نقش یکسانی برای آن‌ها در نظر گرفت.
ابتدا مسیر میان فرستنده و گیرنده را خالی کنید و هم‌راستایی دو بخش را تنظیم کنید. سپس قطعه واقعی را در موقعیت‌های مختلف عبور دهید و هم نشانگر و هم وضعیت ورودی کنترلر را ببینید. پس از تثبیت پایه‌ها، آزمون را با حرکت دستگاه تکرار کنید. اگر نتیجه با لرزش یا تغییر نور محیط عوض می‌شود، هم‌راستایی، آلودگی پنجره‌ها و تابش مستقیم نور مزاحم را بررسی کنید.
کاربرد و معیار انتخاب در خط تولید
در مسیر عبور بسته‌های کدر یا قطعات مونتاژی، این مجموعه می‌تواند عبور، رسیدن به یک نقطه یا باقی‌ماندن جسم در مسیر را به سیستم کنترل اعلام کند. مزیت اصلی آن ترکیب آرایش دوطرفه با بدنه کم‌عمق است. برای نصب در خط، امکان دسترسی به دو سوی مسیر، فاصله میان دو بخش و سطحی از جسم که پرتو را قطع می‌کند را پیش از انتخاب نهایی مشخص کنید.
در شمارش قطعات سریع، هم مدت قطع پرتو و هم فاصله زمانی بازشدن مسیر میان دو قطعه مهم است. زمان پاسخ سنسور، فیلتر ورودی و روش خواندن سیگنال در کنترلر باید با این زمان‌ها هماهنگ باشند. از برد یک متر یا نوع خروجی نمی‌توان حداکثر سرعت شمارش را محاسبه کرد. اگر دو قطعه بدون فاصله نوری عبور کنند، یک مسیر بسته پیوسته ایجاد می‌شود و برنامه نیز دو عبور جداگانه دریافت نمی‌کند.
پرسش‌های متداول
آیا فقط گیرنده برای راه‌اندازی کافی است؟
خیر. این کد مربوط به مجموعه فرستنده و گیرنده است و عملکرد دوطرفه به هر دو بخش نیاز دارد. برای تعویض تنها یک بخش از مجموعه موجود، کد و مشخصات هر دو بخش را تطبیق دهید؛ یک فرستنده تصادفی از همان برند الزاماً با گیرنده فعلی سازگار نیست.
تغییر NPN به PNP با تغییر Dark-ON به Light-ON چه تفاوتی دارد؟
تفاوت نخست مربوط به جهت جریان و سازگاری الکتریکی خروجی با ورودی کنترلر است. تفاوت دوم مشخص می‌کند خروجی در زمان دریافت نور فعال باشد یا در زمان قطع نور. این دو انتخاب مستقل‌اند و هنگام سفارش باید هر دو با مدار و منطق ماشین تطبیق داده شوند.
آیا می‌توان هر قطعه شفاف را با این مدل شمرد؟
برد نامی به‌تنهایی چنین تضمینی نمی‌دهد. اگر جسم نور را به‌اندازه کافی عبور دهد، قطع واضحی در دریافت نور ایجاد نمی‌شود. ضخامت، شفافیت، زاویه و محل عبور نمونه واقعی را آزمایش کنید؛ انتخاب روش مخصوص تشخیص هدف شفاف باید بر اساس شرایط همان کاربرد انجام شود.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BTF1M-TDTD-P، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه قطعه، فاصله نصب فرستنده و گیرنده، سرعت عبور و نوع ورودی کنترلر را نیز بفرستید. در تعویض تجهیز قبلی، عکس پلاک و اتصال فعلی کمک می‌کند تفاوت نوع خروجی، حالت عملکرد و کابل پیش از سفارش مشخص شود.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. طول مسیر سیم‌کشی و محل اتصال انتهای کابل را هنگام انتخاب در نظر بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شود.
