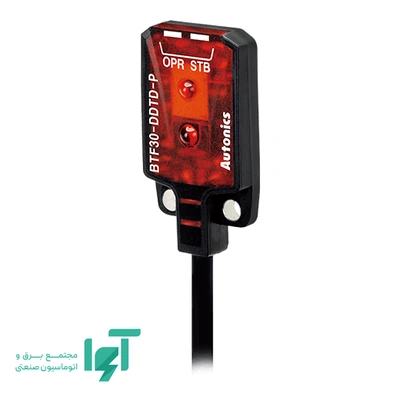

سنسور نوری یک‌طرفه NPN آتونیکس BTF30-DDTL یک سنسور یکپارچه با بدنه تخت برای تشخیص قطعه از یک سمت مسیر است. فاصله تشخیص نامی آن از یک تا سی میلی‌متر است و نور قرمز بازتابیده از سطح هدف را دریافت می‌کند؛ بنابراین به فرستنده، گیرنده یا رفلکتور جداگانه در سمت مقابل نیاز ندارد. این نسخه با عملکرد Light-ON عرضه می‌شود؛ یعنی خروجی در زمان دریافت نور برگشتی کافی فعال می‌شود. کابل دو‌متری به بدنه متصل است.
تشخیص یک‌طرفه در فاصله کوتاه چگونه کار می‌کند؟
فرستنده و گیرنده نوری در یک بدنه قرار دارند. LED قرمز به سمت قطعه می‌تابد و بخشی از نور از سطح هدف به گیرنده برمی‌گردد. سنسور مقدار نور دریافت‌شده را با آستانه داخلی مقایسه و خروجی دیجیتال را تغییر می‌دهد. این مدل فاصله را به‌صورت عددی اندازه نمی‌گیرد و خروجی آن فقط وضعیت روشن یا خاموش است.
بازه یک تا سی میلی‌متر یک فاصله نامی برای تشخیص است، نه تضمین یکسان برای هر سطح. قطعه روشن و مات معمولاً نور بیشتری از قطعه تیره، براق یا شفاف برمی‌گرداند. زاویه سطح، اندازه بخشی که جلوی سنسور قرار می‌گیرد و پس‌زمینه نیز بر نتیجه اثر دارند. فاصله نهایی را پس از آزمایش نمونه سالم، نمونه مردود و وضعیت خالی مسیر ثابت کنید.
در این روش لازم نیست هدف فلزی باشد. قطعات پلاستیکی، کاغذی یا فلزی می‌توانند تشخیص داده شوند، به شرط آنکه نور کافی به گیرنده برگردد. اگر سطح هدف کوچک، سوراخ‌دار یا شفاف است، عبور آن را در چند موقعیت واقعی امتحان کنید. نزدیک‌بودن جسم به‌تنهایی کافی نیست؛ مسیر نور و سطح بازتابنده باید در موقعیت مناسب قرار بگیرند.
اثر Light-ON بر منطق حضور قطعه
در حالت Light-ON، رسیدن نور برگشتی کافی خروجی را فعال می‌کند. در آرایش معمول، نزدیک‌شدن قطعه‌ای که نور قرمز را به گیرنده برمی‌گرداند، سیگنال حضور ایجاد می‌کند. سطح تیره، شفاف یا زاویه‌دار ممکن است نور کمتری برگرداند و برد عملی را کاهش دهد؛ پس فعال‌شدن خروجی را با همان قطعه و پس‌زمینه‌ای که در دستگاه استفاده می‌شود آزمایش کنید.
فعال‌بودن خروجی نشان می‌دهد نور دریافتی از آستانه عبور کرده است، نه اینکه فاصله دقیق اندازه‌گیری شده یا نوع جسم شناسایی شده باشد. بازتاب ناخواسته از بدنه ماشین یا قطعه پشت مسیر نیز می‌تواند خروجی را فعال کند. جای سنسور و پس‌زمینه را طوری انتخاب کنید که وضعیت قطعه حاضر و غایب از هم فاصله مطمئن داشته باشند.
خروجی NPN و هماهنگی با ورودی کنترلر
خروجی NPN هنگام فعال‌شدن مسیر جریان را به سمت صفر ولت برقرار می‌کند و در اصطلاح «سینک» است. ورودی دیجیتال PLC باید برای این جهت جریان و اتصال پایه مشترک مناسب باشد. صرف وجود ورودی بیست‌وچهار ولت، سازگاری را ثابت نمی‌کند؛ نقشه ورودی کنترلر و نقشه اتصال همین مدل را با هم بررسی کنید.
جایگزینی این مدل با نسخه PNP تنها با معکوس‌کردن صفر و یک برنامه انجام نمی‌شود، چون جهت جریان مدار خروجی تفاوت دارد. خروجی سنسور برای اعلام وضعیت به مدار کنترل است. اتصال بار قدرت یا تجهیزی با جریان نامشخص باید از طریق واسط متناسب انجام شود و ظرفیت خروجی را نباید از نوع NPN حدس زد.
ولتاژهای نامی تغذیه این محصول دوازده و بیست‌وچهار ولت جریان مستقیم هستند. این مقادیر راهنمای انتخاب منبع نامی‌اند و نباید بدون مدرک رسمی همان مدل به بازه کاری دیگری تبدیل شوند. قطب‌بندی، افت ولتاژ مسیر کابل و مرجع صفر ولت مدار را با نقشه دستگاه هماهنگ کنید. چهار سیمه بودن اتصال نیز جای شماره پایه یا رنگ‌بندی معتبر همان کد را نمی‌گیرد.
بدنه تخت و جانمایی در فضای محدود
بدنه این مدل سیزده میلی‌متر عرض، بیست‌وچهار میلی‌متر ارتفاع و سه‌ممیزهفت میلی‌متر عمق دارد. عمق کم برای نصب نزدیک گیره‌ها، فیکسچرهای مونتاژ و مسیرهای باریک مفید است. بااین‌حال فضای پایه، مسیر کابل و دسترسی به سطح نوری را نیز در طراحی لحاظ کنید؛ ابعاد بدنه به‌تنهایی کل فضای نصب را نشان نمی‌دهد.
جنس بدنه PBT است. نام ماده برای بررسی اولیه سازگاری مکانیکی و محیطی مفید است، اما مقاومت در برابر هر روغن، حلال یا شوینده را ثابت نمی‌کند. بدنه را روی تکیه‌گاهی صاف و محکم ببندید و از واردکردن فشار یا پیچش به بخش تخت خودداری کنید. حرکت کابل نباید زاویه دید سنسور را تغییر دهد.
سطح نوری باید برای بازبینی و تمیزکاری در دسترس بماند. گردوغبار، قطره روغن یا خراش روی پنجره می‌تواند مقدار نور دریافتی را تغییر دهد، حتی اگر به بدنه آسیبی وارد نشده باشد. پس از نصب نهایی، عملکرد را در حالت روشن‌بودن موتور، اینورتر و سایر تجهیزات نزدیک نیز بررسی کنید؛ آزمون در حالت توقف، اثر لرزش و نویز واقعی دستگاه را نشان نمی‌دهد.
کابل متصل و مسیر سیم‌کشی
کابل دو‌متری به بدنه سنسور متصل است و کانکتور جداشدنی برای این کد ثبت نشده است. فاصله واقعی مسیر کابل تا جعبه اتصال یا ورودی تابلو را حساب کنید؛ طول مستقیم بین دو نقطه برای جانمایی کافی نیست. کابل را نزدیک بدنه مهار کنید تا وزن مسیر، کشش یا لرزش به محل خروج کابل منتقل نشود.
در تعمیر یا تعویض، دسترسی به انتهای کابل و محل ترمینال اهمیت دارد. اگر دستگاه به تعویض سریع با کانکتور نیاز دارد، نسخه کانکتوردار باید با توجه به فضا، کابل رابط و آرایش پایه‌ها انتخاب شود. شباهت بدنه و برد تشخیص، جایگزینی الکتریکی و مکانیکی کامل را تضمین نمی‌کند.
کابل سیگنال را تا حد امکان از کابل قدرت موتور، کنتاکتور و خروجی اینورتر جدا عبور دهید. در نقاطی که کابل حرکت می‌کند، شعاع خم و مهار مکانیکی باید با کابل انتخاب‌شده سازگار باشد. پس از اتصال، وضعیت ورودی کنترلر را هم در حضور و هم در نبود قطعه ببینید تا خطای قطب‌بندی، نوع خروجی یا منطق Light-ON پیش از راه‌اندازی خط مشخص شود.
نور قرمز، نشانگرها و تنظیم اولیه
منبع نور این مدل LED قرمز است. دیده‌شدن محل تابش به جانمایی اولیه کمک می‌کند، اما مشاهده نقطه نور به‌تنهایی نشانه تنظیم درست نیست. نشانگر قرمز عملکرد و نشانگر سبز پایداری برای بررسی وضعیت خروجی و حاشیه اطمینان تشخیص به کار می‌روند. نقش این دو نشانگر یکسان نیست و باید همراه تغییر واقعی ورودی کنترلر خوانده شوند.
ابتدا سنسور را در فاصله‌ای نزدیک به شرایط کاری قرار دهید. سپس قطعه واقعی را در کمترین و بیشترین موقعیت مجاز عبور دهید و وضعیت خالی مسیر را نیز کنترل کنید. پس از محکم‌کردن پایه، آزمون را چند بار با حرکت دستگاه تکرار کنید. اگر نتیجه با تغییر رنگ، زاویه یا لرزش عوض می‌شود، فاصله نصب، پس‌زمینه و تمیزی پنجره را اصلاح کنید.
کاربرد و معیار انتخاب در ماشین‌آلات
این مدل برای اعلام حضور قطعه در فیکسچر، کنترل رسیدن قطعات کوچک به ایستگاه مونتاژ و بررسی عبور جسم در فاصله کوتاه قابل استفاده است. مزیت اصلی آن امکان تشخیص از یک سمت و بدنه کم‌عمق است. پیش از انتخاب، کوچک‌ترین سطح قابل مشاهده، رنگ و جنس قطعه، تغییرات فاصله و فضای خروج کابل را مشخص کنید.
برای شمارش، مدت حضور قطعه مقابل سنسور و فاصله زمانی میان دو قطعه مهم است. نوع خروجی و عملکرد Light-ON باید با منطق شمارنده هماهنگ شود. از برد سی میلی‌متری، نوع خروجی یا پسوند کد نمی‌توان حداکثر سرعت شمارش را نتیجه گرفت. اگر سیگنال کوتاه است، فیلتر ورودی و روش ثبت لبه در کنترلر نیز باید بررسی شوند.
کدهای نزدیک این خانواده ممکن است در نوع خروجی، حالت عملکرد، نوع اتصال، جنس بدنه یا جزئیات مکانیکی تفاوت داشته باشند. پسوند کد را به‌تنهایی معادل یک قابلیت فرض نکنید. برای جایگزینی تجهیز قبلی، کد کامل، نقشه مکانیکی و اتصال همان نسخه را تطبیق دهید؛ یکسان‌بودن عبارت BTF30 برای جایگزینی مستقیم کافی نیست.
پرسش‌های متداول
آیا رفلکتور یا گیرنده جداگانه لازم است؟
خیر. فرستنده و گیرنده در بدنه همین سنسور قرار دارند و نور از سطح قطعه به گیرنده برمی‌گردد. در نتیجه رنگ، جنس، زاویه و اندازه هدف بر فاصله عملی اثر می‌گذارند. اگر تنها یک سمت مسیر در دسترس است، این آرایش از نظر جانمایی مزیت دارد.
تفاوت NPN و PNP با Dark-ON و Light-ON چیست؟
تفاوت NPN و PNP به جهت جریان و سازگاری الکتریکی خروجی با ورودی کنترلر مربوط است. Dark-ON و Light-ON مشخص می‌کنند خروجی در وضعیت نور کم یا نور کافی فعال شود. این دو انتخاب مستقل‌اند و باید هم سیم‌بندی و هم منطق برنامه برای همین کد کامل بررسی شوند.
آیا فاصله سی میلی‌متر برای هر رنگ و جنسی ثابت است؟
خیر. این فاصله نامی است و نور برگشتی از سطوح مختلف یکسان نیست. سطح تیره، شفاف، بسیار براق یا زاویه‌دار می‌تواند برد عملی را تغییر دهد. فاصله نصب را با نمونه واقعی و پس‌زمینه نهایی دستگاه تنظیم و پس از تثبیت پایه دوباره آزمایش کنید.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BTF30-DDTL، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و اندازه قطعه، فاصله واقعی نصب، تغییرات موقعیت، سرعت عبور و نوع ورودی کنترلر را نیز بفرستید. در تعویض تجهیز قبلی، عکس پلاک و اتصال فعلی کمک می‌کند تفاوت نوع خروجی، حالت عملکرد و کابل پیش از سفارش مشخص شود.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. طول مسیر کابل و محل اتصال انتهای آن را هنگام انتخاب در نظر بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شود.
