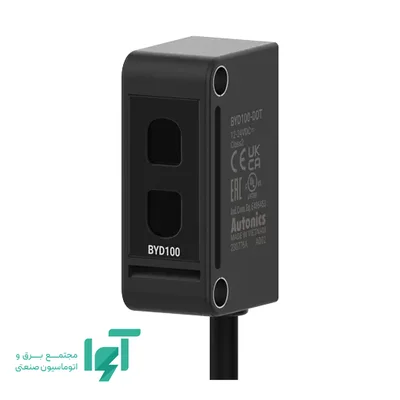

سنسور نوری یک‌طرفه NPN آتونیکس BYD100-DDT یک سنسور کامپکت برای تشخیص قطعه از یک سمت مسیر در فاصله صد میلی‌متر است. فرستنده و گیرنده در یک بدنه قرار دارند و نور مادون قرمز پس از برخورد به سطح هدف به گیرنده برمی‌گردد. خروجی این نسخه در حالت Light-ON با دریافت نور کافی فعال می‌شود. اتصال از طریق کابل دو‌متری متصل و سه سیم انجام می‌شود.
تشخیص از یک سمت چگونه انجام می‌شود؟
سنسور نور را به سمت قطعه می‌فرستد و مقدار نور برگشتی را با آستانه داخلی مقایسه می‌کند. خروجی فقط حضور یا نبود را اعلام می‌کند و فاصله را به‌صورت عددی اندازه نمی‌گیرد. گیرنده یا رفلکتور جداگانه در سمت مقابل لازم نیست، اما سطح هدف باید نور کافی به بدنه سنسور برگرداند.
فاصله صد میلی‌متر یک مشخصه نامی برای انتخاب است و برای تمام سطوح نتیجه یکسان ایجاد نمی‌کند. قطعه روشن و مات معمولاً نور بیشتری از قطعه تیره، براق یا شفاف برمی‌گرداند. زاویه سطح، اندازه بخش قابل مشاهده و پس‌زمینه نیز بر فاصله عملی اثر دارند.
اگر فاصله به‌صورت بازه اعلام شده است، هدف باید در همان ناحیه قرار بگیرد؛ نزدیک‌کردن آن تا تماس با پنجره لزوماً تشخیص بهتر ایجاد نمی‌کند. برای فاصله تک‌مقداری نیز محل نهایی را با قطعه واقعی تعیین کنید و عدد کاتالوگی را جای آزمون نصب نگذارید.
عملکرد Light-ON و تعریف حضور قطعه
در Light-ON، رسیدن نور برگشتی کافی خروجی را فعال می‌کند. در کاربرد معمول، ورود قطعه بازتابنده وضعیت حضور ایجاد می‌کند و با برداشتن آن خروجی غیرفعال می‌شود. اگر پس‌زمینه نیز نور زیادی برگرداند، ممکن است تفاوت قطعه حاضر و غایب کم شود؛ فاصله، زاویه و پس‌زمینه را با هم تنظیم کنید.
فعال‌شدن خروجی به معنی اندازه‌گیری دقیق فاصله یا شناسایی جنس جسم نیست. سطح متفاوت می‌تواند در همان فاصله مقدار نور دیگری تولید کند. نمونه سالم، نمونه مردود و مسیر خالی را جداگانه آزمایش کنید تا برنامه کنترل به یک وضعیت مبهم متکی نباشد.
خروجی NPN و تغذیه مدار
خروجی NPN هنگام فعال‌شدن مسیر جریان را به سمت صفر ولت برقرار می‌کند و از نوع سینک است. ورودی دیجیتال PLC باید برای این جهت جریان و پایه مشترک مناسب باشد. یکسان‌بودن ولتاژ نامی سنسور و کنترلر بدون بررسی نوع ورودی، سازگاری الکتریکی را تضمین نمی‌کند.
نسخه PNP جهت جریان متفاوتی دارد و جایگزینی آن فقط با برعکس‌کردن شرط برنامه انجام نمی‌شود. خروجی سنسور برای اعلام وضعیت به مدار کنترل است. ظرفیت مجاز آن را از نام NPN یا شکل بدنه حدس نزنید و برای بار قدرت از واسط متناسب استفاده کنید.
ولتاژهای نامی تغذیه دوازده و بیست‌وچهار ولت جریان مستقیم هستند. اتصال سه‌سیمه شامل تغذیه و خروجی است، اما نقش و رنگ سیم‌ها را باید از نقشه همین کد خواند. از مقادیر نامی ثبت‌شده، بازه کاری، جریان مجاز یا حفاظت دیگری را حدس نزنید.
نشانگر قرمز عملکرد تغییر وضعیت را در زمان تنظیم نشان می‌دهد. منبع نور مادون قرمز با چشم دیده نمی‌شود؛ نبود نقطه نور مرئی نشانه خرابی نیست. برای تأیید راه‌اندازی، وضعیت نشانگر را همراه ورودی واقعی کنترلر در حضور و نبود قطعه مشاهده کنید.
بدنه کامپکت و جانمایی مکانیکی
بدنه این سری دوازده‌ممیزچهار میلی‌متر عرض، سی‌ودو میلی‌متر ارتفاع و هجده میلی‌متر عمق دارد. سه جهت ابعاد در فایل مشخص شده‌اند، اما پایه نصب، خروج کابل و فضای دسترسی نیز باید در نقشه دستگاه دیده شوند. سنسور را روی سطحی صاف و صلب ببندید تا لرزش یا فشار کابل زاویه دید آن را تغییر ندهد.
جنس بدنه PC است. نام ماده برای ارزیابی اولیه شرایط مکانیکی مفید است، اما مقاومت در برابر هر روغن، حلال یا شوینده را ثابت نمی‌کند. سطح نوری را در دسترس نگه دارید و از خراش، تجمع گردوغبار و قطره روغن محافظت کنید.
کابل دو‌متری به بدنه متصل است و کانکتور جداشدنی برای این کد ثبت نشده است. طول مسیر واقعی تا جعبه اتصال یا تابلو را با درنظرگرفتن خم‌ها و نقاط مهار محاسبه کنید. کابل را نزدیک سنسور مهار کنید و از کشش، لبه تیز و حرکت تکراری بدون راهنمای کابل جلوگیری کنید.
تنظیم در برابر قطعه و پس‌زمینه واقعی
سنسور را ابتدا در فاصله موردنظر قرار دهید و قطعه واقعی را در کمترین و بیشترین موقعیت مجاز عبور دهید. سپس قطعه را بردارید و بررسی کنید که پس‌زمینه، گیره یا بدنه ماشین خروجی را فعال نکند. اگر نتیجه با زاویه یا رنگ قطعه تغییر می‌کند، محل سنسور و مسیر نور را اصلاح کنید.
سطح نوری را برای تمیزکاری در دسترس نگه دارید. گردوغبار، روغن یا خراش می‌تواند نور ارسالی و دریافتی را کاهش دهد. پس از تثبیت پایه، آزمون را در حالت روشن‌بودن موتور، اینورتر و سایر تجهیزات نزدیک تکرار کنید تا اثر لرزش و نویز واقعی دستگاه نیز دیده شود.
کابل سیگنال را از کابل قدرت و خروجی اینورتر جدا عبور دهید. در نقاط حرکت، کابل باید مهار و هدایت مناسب داشته باشد. اگر مسیر تا تابلو از دو متر بیشتر است، روش اتصال و ادامه کابل را با توجه به شرایط مدار و محیط طراحی کنید؛ وجود کابل متصل به معنی امکان کشش یا اتصال نامحدود نیست.
کاربردها و معیار انتخاب
اعلام حضور قطعه در فیکسچر، کنترل رسیدن بسته به ایستگاه و شمارش اجسامی که سطح قابل مشاهده دارند از کاربردهای متناسب با این آرایش هستند. برای انتخاب، جنس و رنگ قطعه، کوچک‌ترین سطح قابل مشاهده، فاصله نصب، تغییرات موقعیت و نوع ورودی کنترلر را مشخص کنید.
برای قطعات شفاف، بسیار براق یا تیره، آزمون نمونه واقعی اهمیت بیشتری دارد. بیشترین فاصله نامی به‌تنهایی معیار انتخاب نیست؛ سنسور باید میان قطعه، پس‌زمینه و وضعیت خالی اختلاف پایدار ایجاد کند. از شکل کد نیز نمی‌توان سرعت پاسخ یا قابلیت افزوده‌ای را نتیجه گرفت.
کدهای نزدیک سری BYD ممکن است در فاصله، جزئیات عملکرد یا امکانات داخلی تفاوت داشته باشند. پسوند کد را به‌تنهایی معادل یک قابلیت فرض نکنید. برای جایگزینی، کد کامل، روش تشخیص، خروجی، ابعاد و اتصال همان نسخه را تطبیق دهید.
پرسش‌های متداول
آیا گیرنده یا رفلکتور جداگانه لازم است؟
خیر. فرستنده و گیرنده در بدنه همین سنسور قرار دارند و نور از سطح قطعه برمی‌گردد. به همین دلیل ویژگی سطح هدف و پس‌زمینه بر فاصله عملی اثر می‌گذارند.
آیا قطعه مشکی در فاصله نامی تشخیص داده می‌شود؟
الزاماً نه. سطح تیره ممکن است نور کمتری برگرداند و فاصله عملی را کاهش دهد. سنسور را با همان قطعه، همان زاویه و پس‌زمینه نهایی آزمایش کنید و نتیجه قطعه روشن را به قطعه مشکی تعمیم ندهید.
آیا Light-ON همان NPN است؟
خیر. Light-ON مشخص می‌کند خروجی هنگام دریافت نور کافی فعال شود؛ NPN جهت جریان خروجی و نوع ورودی سازگار را تعیین می‌کند. منطق نوری و سیم‌بندی الکتریکی باید جداگانه بررسی شوند.
چرا خروجی بدون قطعه فعال می‌ماند؟
ممکن است پس‌زمینه یا بدنه دستگاه نور کافی به گیرنده برگرداند. فاصله و زاویه را اصلاح و مسیر خالی را دوباره آزمایش کنید. اتصال پایه مشترک، نوع ورودی و آلودگی پنجره را نیز بررسی کنید.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BYD100-DDT، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، جنس و رنگ قطعه، فاصله واقعی، پس‌زمینه، سرعت عبور و نوع ورودی کنترلر را نیز بفرستید. در جایگزینی تجهیز قبلی، عکس پلاک، محل نصب و اتصال فعلی کمک می‌کند تفاوت‌های مکانیکی و الکتریکی پیش از سفارش مشخص شوند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شود؛ عبارت خانواده BYD به‌تنهایی برای ثبت سفارش کافی نیست.
