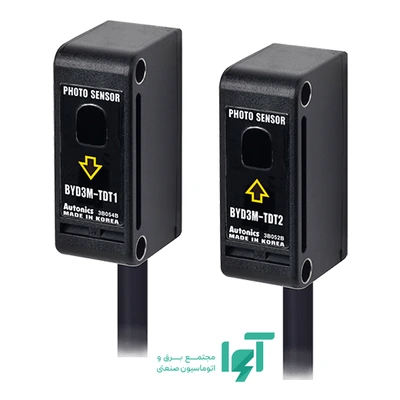

سنسور نوری دوطرفه NPN آتونیکس BYD3M-TDT یک مجموعه کامپکت فرستنده و گیرنده با فاصله تشخیص سه متر است. دو بخش روبه‌روی هم قرار می‌گیرند و ورود قطعه با قطع پرتو مادون قرمز تشخیص داده می‌شود. این نسخه در حالت ثابت Dark-ON کار می‌کند؛ یعنی با کم‌شدن نور گیرنده، خروجی فعال می‌شود. هر بخش کابل متصل دو‌متری دارد و برای نصب به فضای دو سمت مسیر نیاز است.
تشخیص دوطرفه در مسیر سه‌متری
فاصله سه متر به فاصله میان فرستنده و گیرنده مربوط است، نه فاصله سنسور تا سطح قطعه. فرستنده پرتو را مستقیم به گیرنده می‌رساند و قطعه با قرارگرفتن میان آن‌ها نور را می‌بندد. این روش برای اجسامی مناسب است که در مسیر تعریف‌شده عبور می‌کنند و سطح کافی برای قطع پرتو دارند.
رنگ سطح در این آرایش معمولاً کمتر از روش بازتابی تعیین‌کننده است، زیرا نور از خود قطعه به گیرنده برنمی‌گردد. بااین‌حال جسم شفاف، نیمه‌شفاف، سوراخ‌دار یا بسیار کوچک ممکن است بخشی از پرتو را عبور دهد. نمونه واقعی را در تمام موقعیت‌های مجاز مسیر آزمایش کنید.
در فاصله بلند، تغییر زاویه کوچک در پایه می‌تواند محل رسیدن پرتو را جابه‌جا کند. فرستنده و گیرنده را روی پایه‌های صلب نصب کنید، ابتدا با مسیر خالی هم‌راستا سازید و سپس پیچ‌ها را مرحله‌ای محکم کنید. پس از محکم‌کاری، آزمون را تکرار کنید؛ خود عمل سفت‌کردن می‌تواند تنظیم را تغییر دهد.
منطق Dark-ON و معنی وضعیت فعال
در Dark-ON، خروجی گیرنده زمانی فعال می‌شود که نور مستقیم قطع شود یا شدت آن به زیر آستانه برسد. در کاربرد معمول، عبور قطعه مات ورودی کنترلر را فعال می‌کند. آلودگی پنجره، قطع تغذیه فرستنده یا جابه‌جایی پایه نیز می‌تواند نور را کم کند؛ برنامه و نگهداری دستگاه باید این خطاها را از حضور واقعی قطعه تفکیک کنند.
حالت Dark-ON با نوع خروجی NPN یک مفهوم نیست. حالت عملکرد رابطه خروجی با نور را تعیین می‌کند و نوع خروجی جهت جریان الکتریکی را. هنگام راه‌اندازی، هم وضعیت نوری و هم سازگاری ورودی کنترلر را جداگانه کنترل کنید.
خروجی NPN و اتصال به کنترلر
خروجی NPN هنگام فعال‌شدن مسیر جریان را به سمت صفر ولت برقرار می‌کند و از نوع سینک است. ورودی دیجیتال PLC باید برای این جهت جریان و پایه مشترک مناسب باشد. یکسان‌بودن ولتاژ نامی سنسور و کنترلر بدون بررسی نوع ورودی، سازگاری الکتریکی را تضمین نمی‌کند.
نسخه PNP جهت جریان متفاوتی دارد و جایگزینی آن فقط با برعکس‌کردن شرط برنامه انجام نمی‌شود. خروجی سنسور برای اعلام وضعیت به مدار کنترل است. ظرفیت مجاز آن را از نام NPN یا شکل بدنه حدس نزنید و برای بار قدرت از واسط متناسب استفاده کنید.
ولتاژهای نامی تغذیه دوازده و بیست‌وچهار ولت جریان مستقیم هستند. فرستنده دو سیم و گیرنده سه سیم دارد؛ خروجی سوئیچینگ در گیرنده قرار می‌گیرد. قطب‌بندی و نقش سیم‌ها را مطابق نقشه همین کد انجام دهید. از این دو ولتاژ نامی، بازه کاری دیگری نتیجه نگیرید.
نشانگر قرمز عملکرد برای مشاهده تغییر وضعیت به کار می‌رود، اما تأیید نهایی باید از ورودی واقعی کنترلر انجام شود. منبع نور مادون قرمز با چشم دیده نمی‌شود؛ دیده‌نشدن پرتو فرستنده نشانه خرابی نیست. نور محیطی قوی را از مسیر مستقیم گیرنده دور نگه دارید.
بدنه کامپکت و جانمایی مکانیکی
بدنه این سری دوازده‌ممیزچهار میلی‌متر عرض، سی‌ودو میلی‌متر ارتفاع و هجده میلی‌متر عمق دارد. سه جهت ابعاد در فایل مشخص شده‌اند، اما پایه نصب، خروج کابل و فضای دسترسی نیز باید در نقشه دستگاه دیده شوند. سنسور را روی سطحی صاف و صلب ببندید تا لرزش یا فشار کابل زاویه دید آن را تغییر ندهد.
جنس بدنه PC است. نام ماده برای ارزیابی اولیه شرایط مکانیکی مفید است، اما مقاومت در برابر هر روغن، حلال یا شوینده را ثابت نمی‌کند. سطح نوری را در دسترس نگه دارید و از خراش، تجمع گردوغبار و قطره روغن محافظت کنید.
کابل دو‌متری به بدنه متصل است و کانکتور جداشدنی برای این کد ثبت نشده است. طول مسیر واقعی تا جعبه اتصال یا تابلو را با درنظرگرفتن خم‌ها و نقاط مهار محاسبه کنید. کابل را نزدیک سنسور مهار کنید و از کشش، لبه تیز و حرکت تکراری بدون راهنمای کابل جلوگیری کنید.
تنظیم، کابل‌کشی و آزمون اولیه
ابتدا تغذیه هر دو بخش و اتصال گیرنده به ورودی کنترلر را بررسی کنید. سپس بدون قطعه، هم‌راستایی را انجام دهید و وضعیت نشانگر و ورودی را ثبت کنید. قطعه واقعی را در چند نقطه مسیر عبور دهید و مطمئن شوید پرتو در تمام حالت‌ها به اندازه کافی قطع می‌شود.
کابل‌های هر دو سمت را از کابل موتور، کنتاکتور و خروجی اینورتر جدا عبور دهید. مسیر کابل فقط فاصله مستقیم تا تابلو نیست؛ محل خم، مهار و حرکت دستگاه را نیز در نظر بگیرید. پایه مشترک مدار و مرجع صفر ولت را مطابق نقشه ورودی کنترلر ببندید.
کاربرد و معیار انتخاب
شمارش بسته‌های کدر، اعلام عبور قطعه از دهانه و کنترل وجود مانع در یک مسیر مشخص از کاربردهای متناسب با این آرایش هستند. برای انتخاب، فاصله واقعی دو سمت، کوچک‌ترین اندازه قطعه، شفافیت، سرعت عبور و امکان کابل‌کشی هر دو بخش را مشخص کنید.
از فاصله تشخیص یا شکل کد نمی‌توان حداکثر سرعت شمارش را نتیجه گرفت. مدت قطع پرتو، فاصله خالی میان قطعات، زمان پاسخ سنسور و فیلتر ورودی کنترلر باید با هم سازگار باشند. این محصول سنسور کنترل فرایند است و بدون تأییدیه ایمنی نباید به‌عنوان حفاظ حضور انسان استفاده شود.
پرسش‌های متداول
آیا رفلکتور لازم است؟
خیر. این مدل شامل فرستنده و گیرنده جداگانه است و دو بخش روبه‌روی هم نصب می‌شوند. رفلکتور مربوط به آرایش آینه‌ای است. در اینجا فضای نصب و کابل‌کشی برای هر دو سمت مسیر لازم است.
آیا اجسام شفاف هم تشخیص داده می‌شوند؟
تشخیص قطعی به میزان کاهش نور بستگی دارد. جسم شفاف ممکن است نور کافی عبور دهد و خروجی را تغییر ندهد. آن را با نمونه واقعی، در زاویه‌ها و موقعیت‌های مختلف مسیر آزمایش کنید و نتیجه قطعه مات را به قطعه شفاف تعمیم ندهید.
نسخه NPN و PNP چه تفاوتی دارند؟
تفاوت در جهت جریان خروجی و نوع ورودی سازگار کنترلر است. منطق Dark-ON در هر دو می‌تواند یکسان باشد، اما سیم‌بندی آن‌ها جایگزین مستقیم یکدیگر نیست. کد کامل و نوع پایه مشترک ورودی را پیش از سفارش کنترل کنید.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و خرید BYD3M-TDT، کد کامل و تعداد موردنیاز را به مهندس بازرگانی آوا الکتریک اعلام کنید. برای مشاوره انتخاب، فاصله دو سمت، اندازه و شفافیت قطعه، سرعت عبور، مسیر کابل هر دو بخش و نوع ورودی کنترلر را نیز بفرستید. در جایگزینی تجهیز قبلی، عکس پلاک، محل نصب و اتصال فعلی کمک می‌کند تفاوت‌های مکانیکی و الکتریکی پیش از سفارش مشخص شوند.
برای ارتباط با آوا الکتریک با شماره 03191091031 تماس بگیرید. موجودی، قیمت و اقلام سفارش برای همان کد کامل استعلام می‌شود؛ عبارت خانواده BYD به‌تنهایی برای ثبت سفارش کافی نیست.
