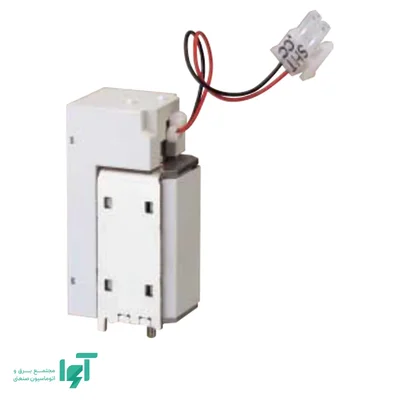

بوبین وصل ال اس LS مدل CC (200~250V AC/DC) از متعلقات فرمان کلید هوایی است و برای اجرای فرمان وصل الکتریکی در کلید سازگار استفاده می‌شود. این نسخه برای تغذیه متناوب یا مستقیم در رده دویست تا دویست‌وپنجاه ولت ارائه شده و انتخاب آن برای مدار فرمان دویست‌وسی ولت باید همراه با تطبیق مشخصات کلید انجام شود.
نقش بوبین در مکانیزم وصل
در کلید هوایی، انرژی لازم برای وصل کنتاکت‌های قدرت در مکانیزم فنری ذخیره می‌شود. بوبین وصل با دریافت فرمان، مکانیزم آماده را آزاد می‌کند تا عملیات وصل انجام شود. در نتیجه، این قطعه نقش شارژکردن فنر را ندارد.
برای اجرای موفق فرمان، فنر باید شارژ باشد و کلید از نظر مکانیکی و اینترلاک‌ها اجازه وصل داشته باشد. نبودن یکی از این شرایط می‌تواند باعث اجرا نشدن فرمان شود، حتی اگر ولتاژ به بوبین برسد.
تفاوت با موتور شارژ و شنت تریپ
موتور شارژ، انرژی مکانیکی فنر را آماده می‌کند؛ بوبین CC فرمان وصل را اجرا می‌کند؛ شنت تریپ فرمان قطع را به مکانیزم می‌رساند. این سه قطعه وظایف مستقل دارند و وجود یکی، به‌معنای وجود دو قطعه دیگر نیست.
بنابراین برای طراحی کنترل از راه دور، باید تجهیزات موجود روی کلید و تجهیزات موردنیاز جداگانه مشخص شوند. نصب بوبین وصل به‌تنهایی، همه قابلیت‌های موردنیاز یک سامانه کنترل خودکار را ایجاد نمی‌کند.
تغذیه و هماهنگی مدار فرمان
ولتاژ انتخابی باید با نسخه بوبین و منبع فرمان تطبیق داشته باشد. ظرفیت خروجی کنترلر یا رله واسط نیز باید بر اساس مشخصات تحریک بوبین انتخاب شود؛ صرف تطابق ولتاژ برای تأیید مدار کافی نیست.
فرمان وصل باید از منطق اینترلاک معتبر عبور کند. برای مثال، در تابلوهای دارای دو منبع، مجازبودن وصل هر کلید به وضعیت کلید دیگر و طراحی سیستم وابسته است.
خرید از آوا الکتریک
برای خرید CC (200~250V AC/DC) از آوا الکتریک، مدل دقیق کلید هوایی، مشخصات منبع فرمان و وضعیت تجهیزات نصب‌شده را مشخص کنید. این بررسی تعیین می‌کند که برای تکمیل عملکرد موردنظر، علاوه بر بوبین وصل به موتور شارژ یا متعلقات دیگری نیز نیاز وجود دارد یا خیر.
