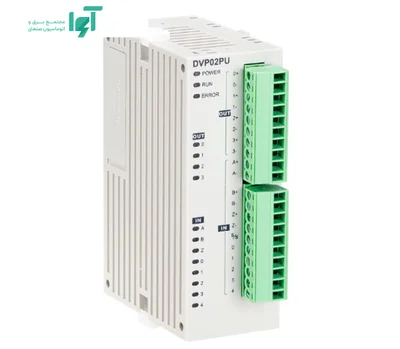

ماژول پوزیشن دلتا؛ مشخصات و راهنمای انتخاب
DVP02PU-SL
در فیدر، طول هر پیشروی به تعداد پالس یا مقدار موقعیت تبدیل می‌شود و محور پس از رسیدن به مقصد، اجازه مرحله بعد را صادر می‌کند. در میز موقعیت‌دهی، چند مقصد و سرعت متناسب با مسیر تعریف می‌شوند. نسبت انتقال مکانیکی و تنظیمات درایو، رابطه فرمان با میلی‌متر یا درجه را تعیین می‌کنند.
جدول مشخصات فنی
| کد محصول | DVP02PU-SL |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | پوزیشن ماژول |
|---|
| خانواده | DVP-S |
|---|
| ورودی دیجیتال | ۸ کانال |
|---|
| خروجی دیجیتال | 4 |
|---|
| شرایط محیطی | 0-55C/5–95%RH |
|---|
| تغذیه یا اتصال به باس | 24VDC |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۸ ورودی دیجیتال، وضعیت‌های دوحالتهٔ حسگر، شستی و کلید حد را دریافت می‌کنند. سطح ولتاژ و مشترک ورودی باید با خروجی حسگر هماهنگ باشد. ورودی عمومی را بدون بررسی تخصیص ترمینال و فرکانس، جای ورودی انکودر به کار نبرید.
آرایش خروجی این مدل 4 است. نوع الکتریکی هر گروه باید با نقشهٔ ترمینال‌ها تطبیق داده شود؛ تعداد خروجی به‌تنهایی نوع اتصال بار را تعیین نمی‌کند. برای بار بزرگ از واسط مناسب استفاده کنید و حفاظت بوبین را نزدیک بار نصب کنید.
جزئیات فنی و اثر آن‌ها در عملکرد
DVP02PU-SL ماژول پوزیشن دو‌محوره سمت چپ برای PLCهای Slim سازگار سری DVP است. این ماژول چهار خروجی تفاضلی ۵ ولت را به‌صورت دو محور فرمان حرکت ارائه می‌کند و حداکثر فرکانس خروجی هر مسیر به ۲۰۰ کیلوهرتز می‌رسد.
پنج ورودی ۲۴ ولت DC نیز برای سیگنال‌های کنترلی محور در اختیار ماژول قرار دارند. ورودی‌های X0 تا X4 با ۲۴ ولت DC و جریان نامی ۵ میلی‌آمپر کار می‌کنند و قابلیت سیم‌بندی Sink یا Source دارند.
خروجی‌های Y0 تا Y3 سیگنال تفاضلی ۵ ولت با جریان نامی ۲۰ میلی‌آمپر هستند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیه یا مسیر تأمین توان این مدل 24VDC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد DVP02PU-SL، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول پوزیشن دلتا DVP02PU-SL با کد DVP02PU-SL، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
