ماژول دما / آنالوگ دلتا؛ مشخصات و راهنمای انتخاب

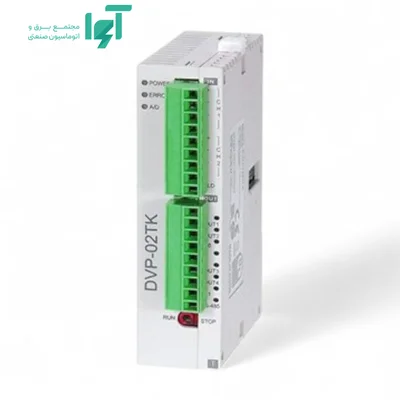

DVP02TKN-S
این واحد از خانواده DVP-S دو مسیر ورودی یونیورسال را با کنترل PID و چهار خروجی ترانزیستوری NPN ترکیب می‌کند. در یک فرایند حرارتی، اندازه‌گیری و فرمان هر ناحیه در همین ساختار سامان می‌گیرد و تنظیم حلقه‌ها باید با پاسخ واقعی هیتر و سنسور هماهنگ شود.
جدول مشخصات فنی
| کد محصول | DVP02TKN-S |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول ورودی و خروجی |
|---|
| خانواده | DVP-S |
|---|
| خروجی دیجیتال | 4 کانال ترانزیستوری NPN |
|---|
| ورودی آنالوگ | ۲ ورودی یونیورسال، مشترک با ورودی دما |
|---|
| ورودی اندازه‌گیری دما | ۲ کانال |
|---|
| شرایط محیطی | 0-55C/5–95%RH |
|---|
| تغذیه یا اتصال به باس | 24VDC |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
آرایش خروجی این مدل 4NPN است. خروجی NPN مسیر جریان بار را به سمت مرجع صفر ولت برقرار می‌کند؛ بار و ورودی مقصد باید با منطق Sink سازگار باشند. برای بار بزرگ از واسط مناسب استفاده کنید و حفاظت بوبین را نزدیک بار نصب کنید.
۲ کانال دما برای پایش مستقل نقاط حرارتی به کار می‌رود. نوع حسگر و روش سیم‌بندی باید با همین مدل هماهنگ باشد؛ ترموکوپل و RTD قابل جایگزینی مستقیم نیستند. کابل جبران‌ساز ترموکوپل یا آرایش دوسیمه، سه‌سیمه و چهارسیمهٔ RTD باید مطابق راهنمای کانال انتخاب شود. تشخیص قطع سنسور و رفتار برنامه در مقدار نامعتبر نیز باید تعریف شود.
کنترل ناحیه‌های حرارتی
کنترل PID، اختلاف دمای واقعی و مقدار هدف را به فرمان خروجی تبدیل می‌کند. تنظیم اجزای تناسبی، انتگرالی و مشتقی با رفتار ناحیه حرارتی، کمک می‌کند رسیدن به دمای هدف و جبران تغییر بار متناسب با فرایند انجام شود. در ساختار توسعه TK/TU، هر ناحیه تنظیم و سنسور متناظر خودش را دارد.
جزئیات فنی و اثر آن‌ها در عملکرد
دو ورودی ماژول از سیگنال‌های ۰ تا ۱۰ ولت، ۰ تا ۲۰ و ۴ تا ۲۰ میلی‌آمپر پشتیبانی دارند. رزولوشن بخش آنالوگ ۱۶ بیت و نمایش دما با گام ۰٫۱ درجه است.
DVP02TKN-S چهار خروجی ترانزیستوری NPN دارد؛ برای هر کانال دو خروجی در اختیار منطق کنترل قرار می‌گیرد. خروجی‌ها ۲۴ ولت DC و تا ۳۰۰ میلی‌آمپر هستند و می‌توانند فرمان رله حالت جامد، رله رابط یا ورودی مناسب را صادر کنند.
رابط RS-485 داخلی با نرخ‌های ۹۶۰۰ تا ۱۱۵۲۰۰ بیت‌برثانیه اجازه می‌دهد پارامترها و داده‌ها از طریق شبکه سریال مبادله شوند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیه یا مسیر تأمین توان این مدل 24VDC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد DVP02TKN-S، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول دما / آنالوگ دلتا DVP02TKN-S با کد DVP02TKN-S، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
