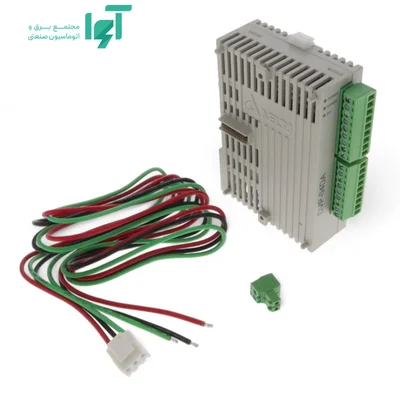

ماژول خروجی آنالوگ ۴ کانال دلتا DVP04DA-S

ماژول خروجی آنالوگ ۴ کانال دلتا؛ مشخصات و راهنمای انتخاب

DVP04DA-S

برای ارسال مرجع سرعت یا موقعیت، مقدار هدف برنامه به خروجی متناظر تبدیل می‌شود و تجهیز مقصد آن را به‌عنوان فرمان می‌خواند. تعریف نقطه صفر و انتهای محدوده در دو سمت، رابطه سیگنال الکتریکی و کمیت فرایندی را مشخص می‌کند.

جدول مشخصات فنی

ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی

۴ خروجی آنالوگ، مقدار فرمان برنامه را به سیگنال الکتریکی برای درایو یا عملگر سازگار تبدیل می‌کند. رنج دو سمت، مقاومت بار و رفتار خروجی در توقف کنترلر را مشخص کنید و صفر و انتهای مقیاس را با اندازه‌گیری واقعی آزمایش کنید.

جزئیات فنی و اثر آن‌ها در عملکرد

DVP04DA-S یک ماژول خروجی آنالوگ چهارکاناله از سری باریک DVP-S است. کانال‌ها می‌توانند خروجی ۰ تا ۱۰ یا ۲ تا ۱۰ ولت و ۰ تا ۲۰ یا ۴ تا ۲۰ میلی‌آمپر ایجاد کنند.

بازه‌های دارای صفر زنده، یعنی ۲ تا ۱۰ ولت و ۴ تا ۲۰ میلی‌آمپر، امکان تفکیک بهتر فرمان حداقل از بعضی خطاهای سیم را فراهم می‌کنند، مشروط بر آنکه منطق تشخیص در PLC و تجهیز مقصد تعریف شده باشد. تفکیک ۱۲ بیت معادل گام حدود ۲٫۵ میلی‌ولت در بازه ۰ تا ۱۰ ولت و ۵ میکروآمپر در بازه ۰ تا ۲۰ میلی‌آمپر است.

زمان تبدیل ۳ میلی‌ثانیه برای هر کانال فعال در مشخصات این مدل تعریف شده است. ماژول با ۲۴ ولت DC کار می‌کند، از باس توسعه Slim به CPU متصل می‌شود و رابط RS-485 داخلی نیز دارد.

DVP04DA-S برای چهار فرمان یک‌طرفه ولتاژ یا جریان با سرعت فرایندی معمول در معماری DVP-S مناسب است.

استفاده از مقدار اندازه‌گیری در برنامه

در مسیر خروجی، مقدار هدف برنامه به عدد متناظر محدوده آنالوگ تبدیل می‌شود. برای نمونه، درصد فرمان شیر با نقطه آغاز و پایان رنج خروجی ارتباط می‌گیرد تا تغییر مقدار برنامه، پاسخ قابل‌انتظار در عملگر ایجاد کند.

پیکربندی و کنترل عملکرد

پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.

تجهیزات جانبی و نکات توسعه

کنترلر یا کوپلر سازگار

این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.

تغذیه، نصب و نگهداری

تغذیه یا مسیر تأمین توان این مدل 24VDC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.

پرسش‌های متداول

آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟

خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.

آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟

اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.

برای استعلام قیمت چه اطلاعاتی لازم است؟

کد DVP04DA-S، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.

خرید و استعلام قیمت از آوا الکتریک

برای استعلام قیمت و موجودی ماژول خروجی آنالوگ ۴ کانال دلتا DVP04DA-S با کد DVP04DA-S، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
