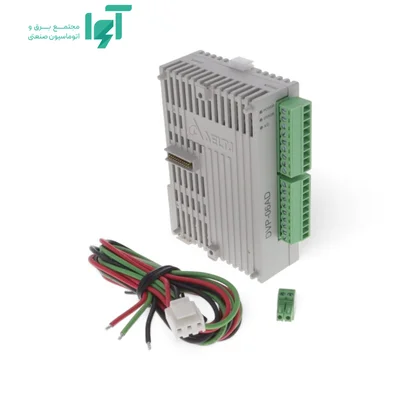

ماژول ورودی آنالوگ ۶ کانال دلتا DVP06AD-S

ماژول ورودی آنالوگ ۶ کانال دلتا؛ مشخصات و راهنمای انتخاب

DVP06AD-S

در اندازه‌گیری فشار یا سطح، مقدار خام کانال ورودی در برنامه به واحد مهندسی تبدیل می‌شود تا اپراتور همان کمیت واقعی را ببیند. تعریف نقطه صفر و انتهای محدوده در دو سمت، رابطه سیگنال الکتریکی و کمیت فرایندی را مشخص می‌کند.

جدول مشخصات فنی

ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی

۶ ورودی آنالوگ برای دریافت سیگنال پیوسته در نظر گرفته شده است. رنج ولتاژ یا جریان باید از رنج‌های پشتیبانی‌شده انتخاب شود؛ مقدار خام سپس به واحد مهندسی مانند فشار، سطح یا درصد تبدیل می‌شود. تفکیک مبدل، دقت کل اندازه‌گیری نیست و خطای حسگر، سیم‌بندی و نویز نیز بر نتیجه اثر دارد.

جزئیات فنی و اثر آن‌ها در عملکرد

DVP06AD-S برای پروژه‌ای طراحی شده است که در فضای محدود تابلو به شش ورودی ولتاژ یا جریان نیاز دارد. منبع ۲۴ ولت DC پایدار و مرجع صفر ولت کنترل گردد.

مد ولتاژ بازه منفی ۱۰ تا مثبت ۱۰ ولت را با تفکیک ۱۴ بیت و گام تقریبی ۱٫۲۵ میلی‌ولت پوشش می‌دهد. مد جریان منفی ۲۰ تا مثبت ۲۰ میلی‌آمپر با تفکیک ۱۳ بیت و گام حدود ۵ میکروآمپر کار می‌کند.

زمان تبدیل هر کانال فعال ۳ میلی‌ثانیه است. این ماژول برای شش سیگنال آنالوگ با مرجع مشترک، سرعت ۳ میلی‌ثانیه برای هر کانال و معماری Slim مناسب است.

استفاده از مقدار اندازه‌گیری در برنامه

مقدار خام ورودی به واحد واقعی سنسور تبدیل می‌شود؛ مثلاً ابتدا و انتهای دامنه فشار به دو سر بازه سیگنال اختصاص می‌یابد. این تبدیل، نمایش HMI و تصمیم برنامه را بر یک واحد مشترک بنا می‌کند.

پیکربندی و کنترل عملکرد

پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.

تجهیزات جانبی و نکات توسعه

کنترلر یا کوپلر سازگار

این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.

تغذیه، نصب و نگهداری

تغذیه یا مسیر تأمین توان این مدل 24VDC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.

پرسش‌های متداول

آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟

خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.

آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟

اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.

برای استعلام قیمت چه اطلاعاتی لازم است؟

کد DVP06AD-S، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.

خرید و استعلام قیمت از آوا الکتریک

برای استعلام قیمت و موجودی ماژول ورودی آنالوگ ۶ کانال دلتا DVP06AD-S با کد DVP06AD-S، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
