ماژول دیجیتال دلتا؛ مشخصات و راهنمای انتخاب
DVP08SN11R
خروجی دیجیتال برای فرمان به ورودی تجهیز دیگر یا مدار واسط عملگر استفاده می‌شود. برای نمونه، برنامه می‌تواند چراغ وضعیت، رله فرمان یا شیر سازگار را در مرحله موردنظر فعال کند.
جدول مشخصات فنی
| کد محصول | DVP08SN11R |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول ورودی و خروجی |
|---|
| خانواده | DVP-S |
|---|
| خروجی دیجیتال | 8 کانال رله‌ای |
|---|
| شرایط محیطی | 0-55C/5–95%RH |
|---|
| تغذیه یا اتصال به باس | 24VDC |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی

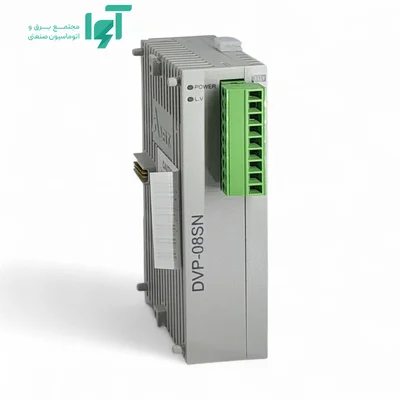

آرایش خروجی این مدل 8Relay است. خروجی رله‌ای کنتاکت مکانیکی دارد و برای فرمان‌های معمولی مناسب است. جریان مجاز کنتاکت، نوع بار، جریان لحظهٔ وصل و عمر کلیدزنی باید بررسی شوند. رله خروجی پالس سریع سروو یا استپ‌موتور نیست. برای بار بزرگ از واسط مناسب استفاده کنید و حفاظت بوبین را نزدیک بار نصب کنید.
جزئیات فنی و اثر آن‌ها در عملکرد
خروجی‌ها برای ولتاژهای تا ۲۵۰ ولت AC یا ۳۰ ولت DC و جریان نامی تا ۱٫۵ آمپر در هر نقطه مشخص شده‌اند؛ مجموع مسیر مشترک نیز محدودیت ۵ آمپر دارد.
هماهنگی سیگنال با توالی برنامه
برای هر خروجی، ارتباط فرمان برنامه با تجهیز میدان در نقشه ثبت می‌شود. بازخورد آماده‌بودن یا پایان حرکت نیز می‌تواند از مسیر ورودی متناظر خوانده شود تا توالی ماشین بر وضعیت واقعی تجهیز تکیه کند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیه یا مسیر تأمین توان این مدل 24VDC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد DVP08SN11R، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول دیجیتال دلتا DVP08SN11R با کد DVP08SN11R، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
