ماژول لودسل پرسرعت دلتا؛ مشخصات و راهنمای انتخاب

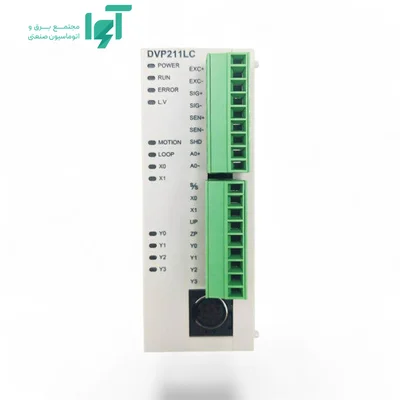

DVP211LC-SL
در پرکن، وزن اندازه‌گیری‌شده می‌تواند مبنای تغییر مرحله پرکردن و صدور فرمان پایان باشد. در مخزن نیز پایش تغییر وزن، اطلاعات مصرف یا مقدار موجود را فراهم می‌کند. برای اندازه‌گیری کشش با لودسل سازگار، تبدیل نیرو به مقدار مهندسی متناسب با مکانیزم در برنامه تعریف می‌شود.
جدول مشخصات فنی
| کد محصول | DVP211LC-SL |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول لودسل |
|---|
| خانواده | DVP-S |
|---|
| ورودی دیجیتال | ۲ کانال |
|---|
| خروجی دیجیتال | 4 |
|---|
| خروجی آنالوگ | ۱ کانال |
|---|
| شرایط محیطی | 0-55C/5–95%RH |
|---|
| تغذیه یا اتصال به باس | 24VDC |
|---|
| کانال لودسل | ۱ |
|---|
ورودی و خروجی؛ تفسیر سیگنال‌ها و سیم‌بندی
۲ ورودی دیجیتال، وضعیت‌های دوحالتهٔ حسگر، شستی و کلید حد را دریافت می‌کنند. سطح ولتاژ و مشترک ورودی باید با خروجی حسگر هماهنگ باشد. ورودی عمومی را بدون بررسی تخصیص ترمینال و فرکانس، جای ورودی انکودر به کار نبرید.
آرایش خروجی این مدل 4 است. نوع الکتریکی هر گروه باید با نقشهٔ ترمینال‌ها تطبیق داده شود؛ تعداد خروجی به‌تنهایی نوع اتصال بار را تعیین نمی‌کند. برای بار بزرگ از واسط مناسب استفاده کنید و حفاظت بوبین را نزدیک بار نصب کنید.
۱ خروجی آنالوگ، مقدار فرمان برنامه را به سیگنال الکتریکی برای درایو یا عملگر سازگار تبدیل می‌کند. رنج دو سمت، مقاومت بار و رفتار خروجی در توقف کنترلر را مشخص کنید و صفر و انتهای مقیاس را با اندازه‌گیری واقعی آزمایش کنید.
کانال وزن و سیگنال‌های جانبی
۲ ورودی دیجیتال، همین تعداد وضعیت دوحالته را در اختیار برنامه یا منطق دستگاه قرار می‌دهند. هر ورودی با سیگنال میدان و سطح ولتاژ مجاز همان کانال هماهنگ می‌شود.
۴ خروجی دیجیتال برای ارسال فرمان در دسترس است. نوع الکتریکی خروجی و آرایش مشترک آن از نقشه اتصال همین مدل انتخاب می‌شود.
۱ کانال مستقل لودسل، سیگنال پل اندازه‌گیری را دریافت می‌کند. این ساختار برای یک مسیر وزن کاربرد دارد؛ چند لودسل یک سازه نیز در اتصال مشترکِ طراحی‌شده، یک سیگنال اندازه‌گیری تشکیل می‌دهند.
ولتاژ تحریک ۵ ولت، پل لودسل را تغذیه می‌کند و محدوده اندازه‌گیری تا ۸۰ میلی‌ولت بر ولت، رنج سیگنال قابل‌انتخاب را مشخص می‌کند. تبدیل ۲۴ بیتی با داده پردازش‌شده ۳۲ بیتی، مقدار وزن را در اختیار منطق قرار می‌دهد. RS-232 و RS-485 نیز برای تبادل Modbus در کاربرد پشتیبانی‌شده در دسترس‌اند.
۱ خروجی آنالوگ، مقدار تنظیم‌شده را به سیگنال پیوسته برای تجهیز مقصد تبدیل می‌کند. در ارسال مرجع به درایو، عملگر یا نمایشگر سازگار، رنج خروجی و ورودی مقصد یکسان تعریف می‌شوند تا صفر و صد درصد فرمان معنای مشترکی داشته باشند.
جزئیات فنی و اثر آن‌ها در عملکرد
DVP211LC-SL ماژول تک‌کاناله Load Cell با I/O داخلی است؛ وظیفه آن تبدیل سیگنال بسیار کوچک پل کرنش‌سنج به مقدار وزن پایدار و اجرای فرمان‌های سریع مرتبط با توزین است. راهنمای رسمی برای زمان اندازه‌گیری پیش‌فرض ۵۰ms دقت حدود ۰٫۰۴٪ را بیان می‌کند و با افزایش زمان اندازه‌گیری، پایداری بهتر می‌شود.
مبدل این خانواده رزولوشن سخت‌افزاری ۲۴bit دارد و داده پردازش‌شده را با قالب ۳۲bit در اختیار منطق می‌گذارد. محدوده اندازه‌گیری تا ۸۰mV/V تعریف شده و ولتاژ تحریک پل ۵V است.
تبدیل سیگنال به وزن قابل‌استفاده
با کالیبراسیون صفر و وزن مرجع، مقدار خام کانال به واحد وزن تبدیل می‌شود. سپس فیلتر با لرزش سازه و سرعت موردنیاز فرایند تنظیم می‌شود تا مقدار نمایش‌داده‌شده و زمان صدور فرمان با رفتار واقعی بار هماهنگ باشند. ثبت ضرایب هر کانال، بازیابی تنظیمات و سرویس بعدی را منظم‌تر می‌کند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیه یا مسیر تأمین توان این مدل 24VDC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد DVP211LC-SL، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول لودسل پرسرعت دلتا DVP211LC-SL با کد DVP211LC-SL، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
