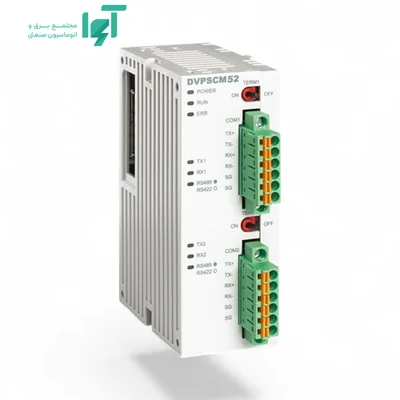

ماژول شبکه BACnet دلتا؛ مشخصات و راهنمای انتخاب
DVPSCM52-SL
این ماژول سمت چپ DVP-S، ارتباط سریال را با نقش Slave در BACnet MS/TP همراه می‌کند. در یک پروژه مدیریت ساختمان، مقادیر PLC از طریق نقاط تعریف‌شده در شبکه در دسترس قرار می‌گیرند؛ بستر MS/TP باید از BACnet/IP تفکیک شود.
جدول مشخصات فنی
| کد محصول | DVPSCM52-SL |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول شبکه |
|---|
| خانواده | DVP-S |
|---|
| شرایط محیطی | 0-55C/5–95%RH |
|---|
| رابط‌ها و پروتکل‌ها | RS-485؛ BACnet MS/TP |
|---|
ارتباطات و راه‌اندازی شبکه
رابط‌ها یا مسیرهای ارتباطی این مدل عبارت‌اند از: RS-485؛ BACnet MS/TP. وجود یک رابط فیزیکی به معنی پشتیبانی از همهٔ پروتکل‌ها یا همهٔ نقش‌های Master و Slave نیست؛ نقش و نگاشت داده باید برای همان رابط انتخاب شوند.
تنظیم مسیر سریال
نرخ انتقال، تعداد بیت داده، زوجیت، بیت توقف و آدرس دستگاه باید در دو سمت سازگار باشند. در RS-485 قطبیت زوج، مرجع سیگنال و مقاومت انتهاییِ دو سر باس طبق راهنمای تجهیزات تعیین می‌شوند. برای تبادل رجیستر، نوع داده و ترتیب بایت نیز کنترل شود.
نقش رابط در معماری کنترل
در طراحی شبکه، داده‌های هر دستگاه با نام و آدرس مشخص به برنامه معرفی می‌شوند. فرمان شروع، وضعیت آماده‌به‌کار، مقدار اندازه‌گیری‌شده یا کد خطا می‌توانند بخشی از این تبادل باشند. قرارگیری درست رابط در معماری، دسترسی کنترلر به اطلاعات موردنیاز را روشن و توسعه تجهیزات را منظم‌تر می‌کند.
بستر ارتباط و تبادل داده
رابط‌ها و روش‌های تبادل این پیکربندی شامل Modbus RTU/ASCII و UD Link و BACnet هستند. نقش Master یا Slave و استفاده از کارت اختیاری، مطابق پشتیبانی همان رابط تعیین می‌شوند؛ به این ترتیب مسیر مهندسی، تبادل رجیستر و شبکه تجهیزات در پروژه مشخص می‌شود.
ارتباط BACnet، معرفی نقاط اندازه‌گیری و فرمان را به سامانه مدیریت ساختمان ممکن می‌کند. نوع بستر BACnet و نقش دستگاه مطابق پیکربندی همین مدل انتخاب می‌شوند.
RS-485 ارتباط سریال با تجهیزات سازگار را فراهم می‌کند. در کاربرد Modbus، کنترلر با آدرس‌دهی رجیسترها به مقادیر و فرمان‌های دستگاه دسترسی پیدا می‌کند؛ نرخ ارسال، قالب فریم و زمان پاسخ، تنظیمات اصلی این مسیر هستند.
رابط RS-422 از ارسال و دریافت تفاضلی استفاده می‌کند. در اتصال به تجهیز سازگار، زوج‌های سیگنال و جهت تبادل مشخص می‌شوند تا ارتباط در مسیر تعریف‌شده برقرار باشد.
جزئیات فنی و اثر آن‌ها در عملکرد
DVPSCM52-SL ماژول ارتباطی سمت چپ DVP-S است که قابلیت‌های سریال RS-422/RS-485 تا ۴۶۰٫۸kbit/s را با نقش BACnet MS/TP Slave ترکیب می‌کند. مقاومت ۱۲۰ اهم فقط در دو انتهای Segment قرار می‌گیرد، انشعاب‌ها کوتاه‌اند و قطبیت D+/D- در همه گره‌ها ثابت می‌ماند.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیهٔ مدار داخلی و تغذیهٔ بار میدان باید از روی نقشهٔ همین قطعه مشخص شوند. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد DVPSCM52-SL، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول شبکه BACnet دلتا DVPSCM52-SL با کد DVPSCM52-SL، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
