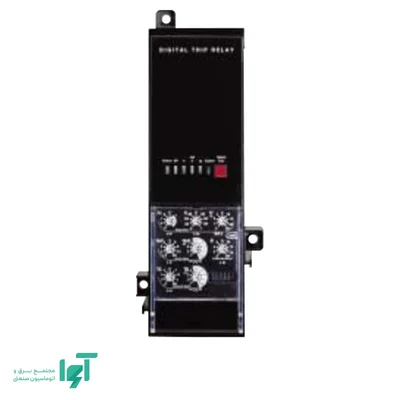

واحد حفاظتی ال اس LS مدل NG5 از تجهیزات حفاظتی کلید هوایی Metasol است و وظیفه تحلیل جریان و صدور فرمان تریپ در شرایط خطا را بر عهده دارد. این قطعه باید به‌عنوان بخشی از مجموعه حفاظتی کلید انتخاب شود؛ کد NG5 به‌تنهایی بیانگر جریان نامی کلید، تعداد پل یا قدرت قطع مدار قدرت نیست.
عملکردهای حفاظتی
این واحد در پیکربندی مربوط، حفاظت اضافه‌بار، اتصال کوتاه و خطای زمین را فراهم می‌کند. حفاظت اضافه‌بار برای افزایش پایدار جریان، حفاظت اتصال کوتاه برای جریان‌های شدید خطا و حفاظت زمین برای شرایط خطای متناظر در سیستم اندازه‌گیری به کار می‌روند.
تفکیک ناحیه‌های حفاظتی اجازه می‌دهد رفتار کلید با نیاز مدار هماهنگ شود. برای مثال، تنظیم بخش دارای تأخیر کوتاه می‌تواند در هماهنگی با کلید پایین‌دست مؤثر باشد، اما نتیجه باید با منحنی‌ها و محدودیت‌های تحمل اتصال کوتاه بررسی شود.
تنظیم جریان و زمان
مقادیر تنظیمی باید بر اساس جریان نامی مجموعه، مشخصات حسگرهای جریان، ظرفیت هادی‌ها و طرح هماهنگی حفاظتی تعیین شوند. یک وضعیت ظاهراً مشابه روی تنظیم‌کننده دو کلید با جریان نامی متفاوت، الزاماً جریان عملکرد یکسانی ایجاد نمی‌کند.
به همین دلیل، تعویض NG5 بدون تطبیق با کلید و سامانه اندازه‌گیری آن کافی نیست. پس از نصب یا تعویض نیز تنظیمات و عملکرد حفاظتی باید با روش آزمون مناسب بررسی شوند.
مرز عملکرد حفاظت زمین
حفاظت زمین این واحد را نباید معادل حفاظت نشتی سی میلی‌آمپر در مدار نهایی دانست. محدوده جریان، هدف حفاظت و آرایش اندازه‌گیری در کلید هوایی متفاوت است. انتخاب آن باید در چارچوب سیستم توزیع و روش اتصال زمین مجموعه انجام شود.
همچنین نباید امکاناتی مانند اندازه‌گیری انرژی، ارتباط Modbus یا نمایش همه پارامترهای شبکه را صرفاً از الکترونیکی بودن واحد نتیجه گرفت. هر قابلیت باید برای همین نسخه تأیید شده باشد.
سازگاری و خرید از آوا الکتریک
برای خرید NG5 از آوا الکتریک، مدل کامل کلید هوایی، جریان نامی، مشخصات واحد قبلی و نیاز حفاظتی را اعلام کنید. این اطلاعات برای انتخاب واحد سازگار اهمیت دارند، زیرا NG5 یک رله مستقل عمومی برای نصب روی هر کلید یا هر ترانس جریان نیست.
