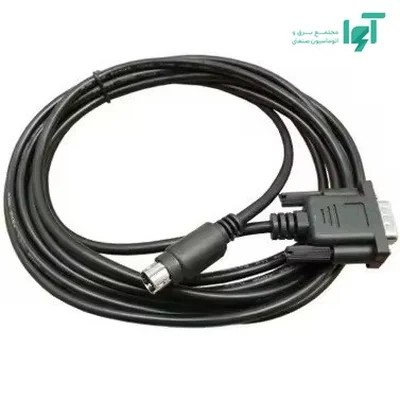

معرفی کابل ارتباطی سریال RS-232C ال‌اس PMC-310S
کابل ارتباطی سریال RS-232C PMC-310S از لوازم ارتباطی مورد استفاده در تجهیزات اتوماسیون ال‌اس است. این مدل برای ارتباط سریال رایانه با تجهیزات دارای پورت Loader سازگار، از جمله مدل‌های معرفی‌شده خانواده XBM، به کار می‌رود. انتخاب آن باید بر اساس شماره مدل تجهیز و شکل و سیم‌بندی پورت انجام شود. این محصول نمایشگر اپراتوری یا ماژول شبکه نیست و مشخصاتی مانند اندازه صفحه، حافظه HMI یا تعداد کانال‌های شبکه به آن تعلق نمی‌گیرد.
جدول مشخصات و کاربرد
| برند | LS ELECTRIC |
|---|
| مدل | PMC-310S |
|---|
| نوع محصول | کابل ارتباطی سریال RS-232C |
|---|
| کاربرد اصلی | ارتباط PC با پورت سریال / Loader تجهیز سازگار |
|---|
| رابط | RS-232C |
|---|
| کانکتورهای معرفی‌شده | ۹ پین سمت رایانه و ۶ پین سمت تجهیز |
|---|
| سازگاری | وابسته به مدل دقیق تجهیز، پورت و نسخه نرم‌افزار |
|---|
| وظیفه شبکه صنعتی | فاقد نقش ماژول شبکه CANopen، PROFIBUS یا RAPIEnet |
|---|
کاربرد کابل در انتقال برنامه و سرویس دستگاه
رابط RS-232C یک ارتباط سریال است و کابل باید مسیر سیگنال‌های موردنیاز پورت رایانه و پورت Loader تجهیز را مطابق نقشه برقرار کند. از این ارتباط برای کارهایی که مدل مقصد و نرم‌افزار آن پشتیبانی می‌کنند استفاده می‌شود. قبل از اتصال، مدل کنترلر و نقشه کانکتور را با راهنمای کابل تطبیق دهید؛ یک سوکت ۶ پین با ظاهر مشابه لزوماً پورت سازگار نیست.
در سرویس یک ماشین، ابتدا فایل پروژه و تنظیمات موجود را پشتیبان‌گیری کنید و مدل و نسخه نرم‌افزار را ثبت کنید. سپس مسیر ارتباط را در نرم‌افزار انتخاب کرده و شناسایی دستگاه را بررسی کنید. ارتباط موفق اولیه برای تأیید همه عملیات کافی نیست؛ انتقال فایل باید کامل شود و نتیجه روی تجهیز مقصد کنترل شود. کابل جایگزین باید از نظر کارکرد و سازگاری بررسی شود، نه فقط از نظر طول و ظاهر.
سازگاری پورت‌ها و انتخاب کابل صحیح
کابل PMC-310S در مشخصات سازنده با اتصال ۹ پین سمت رایانه و ۶ پین سمت تجهیز معرفی شده است. برای رایانه‌ای که پورت سریال ندارد، وجود این کابل به‌تنهایی اتصال USB ایجاد نمی‌کند؛ هر واسط USB به سریال باید جداگانه از نظر سازگاری با نرم‌افزار، درایور و شرایط ارتباط بررسی شود. این کابل را نباید بدون تأیید نقشه اتصال، معادل کابل شبکه اترنت یا RS-485 دانست.
طول، نوع دقیق کانکتور و اقلام همراه را هنگام سفارش از مشخصات کالای قابل تأمین کنترل کنید. این موارد در نمونه‌های موجود بازار و نسخه‌های جایگزین ممکن است یکسان نباشند. در این صفحه برای مشخصه‌ای که از مدارک همان نسخه تأیید نشده است عدد قطعی درج نمی‌شود؛ کد کالا و عکس برچسب بسته‌بندی، مبنای تطبیق سفارش باشند.
نرم‌افزار و درایور موردنیاز
نرم‌افزار برنامه‌ریزی باید با مدل تجهیز مقصد سازگار باشد. شماره پورت COM، سرعت و پارامترهای ارتباطی را مطابق راهنمای دستگاه تعیین کنید. در صورت استفاده از واسط USB به سریال، شناسایی درست آن در سیستم‌عامل و انتخاب همان پورت در نرم‌افزار ضروری است. خطای اتصال همیشه به معنی خرابی کابل نیست و می‌تواند ناشی از انتخاب مدل یا تنظیمات نادرست باشد.
برای انتقال مطمئن، پروژه مناسب مدل مقصد را انتخاب کنید و از ثبات تغذیه دستگاه و اتصال کابل اطمینان داشته باشید. قطع ناگهانی ارتباط در حین نوشتن فایل یا تغییر Runtime می‌تواند عملیات را ناقص بگذارد. پس از پایان انتقال، مدل پروژه، نمایش صحیح صفحات و وضعیت ارتباط با کنترلر را بررسی کنید.
نصب، نگهداری و عیب‌یابی ارتباط
کانکتورها باید بدون فشار اضافی و در راستای صحیح جا زده شوند. کشش روی محل اتصال، خم شدید نزدیک سوکت و عبور کابل داده در کنار کابل قدرت می‌توانند کیفیت ارتباط یا دوام مکانیکی را کاهش دهند. کابل را طوری مسیر دهید که هنگام باز و بسته‌کردن در تابلو یا جابه‌جایی رایانه تحت کشش قرار نگیرد. نقشه سیم‌بندی را پیش از هرگونه ساخت کابل جایگزین کنترل کنید.
در صورت برقرار نشدن ارتباط، ترتیب بررسی شامل سازگاری مدل و کابل، وضعیت تغذیه، شناسایی درایور یا پورت در رایانه، انتخاب مسیر انتقال در نرم‌افزار و سلامت اتصالات است. تغییر هم‌زمان چند تنظیم، تشخیص علت را دشوار می‌کند؛ هر مرحله را جداگانه ارزیابی کنید. برای تشخیص خرابی فیزیکی، آزمون با تجهیز یا کابل سازگار و شناخته‌شده مفید است.
کاربردها و نکات خرید
PMC-310S برای تیم‌های راه‌اندازی، نگهداری و سرویس تجهیزات سازگار کاربرد دارد. پیش از خرید، شماره مدل کامل پنل یا کنترلر، نوع پورت رایانه و نسخه نرم‌افزار مورد استفاده را مشخص کنید. اگر هدف، تعویض کابل موجود است، عکس دو سر کانکتور و برچسب کابل قبلی را نیز برای تطبیق آماده کنید. یکسان‌بودن نام برند، سازگاری با همه نسل‌های تجهیزات آن برند را تضمین نمی‌کند.
پرسش‌های متداول
آیا این محصول یک ماژول شبکه یا HMI است؟
خیر؛ یک کابل ارتباطی است و وظیفه آن ایجاد مسیر اتصال سازگار برای تبادل داده یا انتقال برنامه است.
آیا هر کابل با شکل سوکت مشابه قابل جایگزینی است؟
خیر. سیم‌بندی، نقش پورت، استاندارد الکتریکی و پشتیبانی نرم‌افزار باید با تجهیز مقصد سازگار باشند.
برای استعلام سازگاری چه اطلاعاتی لازم است؟
کد کامل دستگاه مقصد، عکس پورت، مشخصات رایانه و نسخه نرم‌افزار را ارائه کنید؛ برای جایگزینی، عکس و کد کابل قبلی نیز کمک می‌کند.
قیمت و خرید کابل ارتباطی سریال RS-232C PMC-310S از آوا الکتریک
برای استعلام قیمت PMC-310S، کد کامل روی پلاک، تعداد موردنیاز و مشخصات دستگاه موجود را در اختیار آوا الکتریک قرار دهید. قیمت و امکان تأمین به نسخه دقیق کالا و شرایط سفارش وابسته است؛ پسوند مدل و نوع تغذیه را هنگام مقایسه پیشنهادها یکسان در نظر بگیرید. اگر محصول برای جایگزینی قطعه موجود خریداری می‌شود، تصویر اتصالات و نسخه پروژه به بررسی سازگاری کمک می‌کند. اقلام همراه، شرایط تحویل و خدمات مربوط به همان سفارش را پیش از نهایی‌کردن خرید مشخص کنید.
