معرفی ماژول ارتباطی PROFIBUS-DP ال‌اس XPO-PSEA

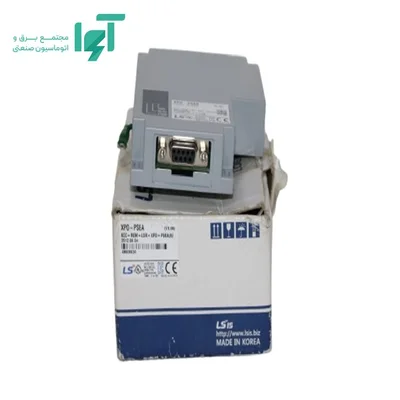

ماژول ارتباطی PROFIBUS-DP XPO-PSEA یک گزینه توسعه ارتباطی برای پنل‌های سازگار خانواده XP ال‌اس است. وظیفه آن فراهم‌کردن رابط PROFIBUS-DP Slave / DP-V0 در یک ساختار کنترل صنعتی است و به‌صورت یک HMI مستقل، PLC یا کارت ورودی و خروجی عمومی عمل نمی‌کند. پیش از سفارش، مدل پنل میزبان و نقش آن در شبکه باید مشخص شوند؛ شباهت ظاهری کارت‌های XPO به معنی امکان جایگزینی مستقیم آن‌ها نیست.
جدول مشخصات و الزامات سازگاری
| برند | LS ELECTRIC |
|---|
| مدل | XPO-PSEA |
|---|
| نوع محصول | ماژول ارتباطی PROFIBUS-DP |
|---|
| شبکه / نقش | PROFIBUS-DP Slave / DP-V0 |
|---|
| محل نصب | رابط AUX پشت پنل XP سازگار |
|---|
| سرعت ارتباط | 9.6 kbps تا 12 Mbps؛ تشخیص خودکار نرخ شبکه |
|---|
| ظرفیت تبادل داده | 224 بایت ورودی و 224 بایت خروجی |
|---|
| رابط فیزیکی | کانکتور شبکه PROFIBUS بر پایه RS-485 |
|---|
| نوع توپولوژی | گذرگاه یا Bus |
|---|
| نسخه پروتکل | DP-V0 |
|---|
| فایل توصیف شبکه | GSD |
|---|
| دمای کاری | 0 تا 50 درجه سانتی‌گراد |
|---|
| رطوبت | 10 تا 85 درصد، بدون میعان |
|---|
عملکرد PROFIBUS در سیستم اتوماسیون
نقش Slave یعنی ماژول داده را در چارچوب پیکربندی Master شبکه مبادله می‌کند. ظرفیت ۲۲۴ بایت در هر جهت برای ورودی و خروجی مستقل اعلام شده است؛ تعداد تگ‌های قابل نگاشت به نوع داده و طول هر متغیر وابسته است. ترتیب بایت‌ها، اندازه بلوک تبادل و آدرس‌دهی باید در پنل و پروژه Master یکسان تعریف شوند.
در یک پروژه عملی، ابتدا باید تعیین شود چه داده‌هایی از کنترلر به پنل و چه فرمان‌هایی از پنل به شبکه منتقل می‌شوند. مقدار تنظیمی، وضعیت تجهیز، کد خطا و عدد اندازه‌گیری‌شده می‌توانند قالب‌های متفاوتی داشته باشند. نگاشت صحیح متغیرها و توافق دو طرف درباره نوع داده، از صرف برقراری لینک فیزیکی مهم‌تر است؛ روشن‌شدن چراغ ارتباط به‌تنهایی صحت محتوای داده‌ها را ثابت نمی‌کند.
پنل‌های قابل نصب و محدودیت نسخه اقتصادی
در جدول نصب راهنمای XPO-PSEA، مدل‌های XP30-BTA، XP30-TTA، XP50-TTA، XP70-TTA (AC/DC)، XP80-TTA (AC/DC) و XP90-TTA معرفی شده‌اند. مدل‌های اقتصادی XP30-BTE/TTE و XP50-TTE در همان جدول غیرقابل نصب اعلام شده‌اند. برای نسخه‌ها و پسوندهایی که در این فهرست نیامده‌اند، سازگاری باید جداگانه از راهنمای همان سخت‌افزار تأیید شود؛ این فهرست را به تمام محصولات XP، eXP یا iXP تعمیم ندهید.
در زمان تأمین کارت جایگزین، عکس برچسب پنل، کد کارت قبلی، نسخه نرم‌افزار و نقشه شبکه را کنار هم بررسی کنید. ماژول اختیاری جزو قابلیت داخلی پنل پایه محسوب نمی‌شود و نصب آن به رابط و فضای مکانیکی مناسب نیاز دارد. تعداد گزینه‌های قابل نصب و محدودیت استفاده هم‌زمان را از راهنمای پنل میزبان تعیین کنید؛ وجود یک محل AUX به معنی امکان نصب نامحدود کارت نیست.
سرعت ارتباط، کابل و طول مجاز
سرعت شبکه باید با طول کابل و تجهیزات گذرگاه سازگار باشد. نرخ ۱۲ مگابیت‌برثانیه به معنی پشتیبانی از طول بیشینه کابل در همان سرعت نیست. نوع کابل مخصوص PROFIBUS، پیوستگی شیلد، ترمینیشن دو انتهای سگمنت و محدودیت انشعاب‌ها را مطابق راهنمای شبکه انتخاب کنید؛ اتصال ستاره‌ای تصادفی می‌تواند ارتباط را ناپایدار کند.
شیلد کابل، اتصال زمین و فاصله مسیر داده از مدار قدرت، در پایداری ارتباط صنعتی مؤثرند. نقشه پایه‌های کانکتور باید دقیقاً مطابق راهنمای همین کارت باشد. کانکتور ظاهراً مشابه یا کابل رایانه‌ای عمومی لزوماً برای شبکه صنعتی مناسب نیست. پس از نصب، وضعیت لینک و خطاهای ارتباطی را در بار عادی و هنگام تغییر وضعیت ماشین بررسی کنید.
پیکربندی، نگاشت متغیرها و راه‌اندازی
فایل GSD اطلاعات شناسایی و پارامترهای ماژول را برای ابزار پیکربندی شبکه فراهم می‌کند. نسخه فایل باید با مدل و بازبینی سخت‌افزار سازگار باشد. سپس آدرس ایستگاه، طول داده‌های ورودی و خروجی و نگاشت متغیرها در Master و پنل تعریف می‌شوند. استفاده از فایل توصیف کارت مشابه می‌تواند به عدم شناسایی یا ناسازگاری ساختار داده منجر شود.
برای آزمون اولیه، چند متغیر مشخص با مقدار قابل پیش‌بینی انتخاب کنید و خواندن و نوشتن آن‌ها را در هر دو طرف کنترل کنید. سپس رفتار پروژه هنگام قطع ارتباط و وصل مجدد را بررسی کنید تا داده قدیمی با داده به‌روز اشتباه نشود. پشتیبان‌گیری از تنظیمات شبکه، فایل پروژه و فایل توصیف کارت، تعویض بعدی را ساده‌تر می‌کند.
نصب مکانیکی و شرایط محیطی
محل نصب کارت در پشت پنل و روی رابط AUX است. اتصال و جداسازی باید در وضعیت قطع تغذیه و طبق ترتیب راهنمای نصب انجام شود. راستای کانکتور و استقرار درست بست‌ها و پیچ‌ها را کنترل کنید و برای خم کابل و دسترسی سرویس فضای کافی بگذارید. با اعمال فشار نامناسب، کارت ناسازگار را در رابط جا نزنید؛ تفاوت کلید مکانیکی یا اتصال می‌تواند نشانه ناسازگاری باشد.
بازه دمایی صفر تا ۵۰ درجه سانتی‌گراد و رطوبت ۱۰ تا ۸۵ درصد بدون میعان برای کار این ماژول‌ها در راهنما مطرح شده است. دمای پشت پنل داخل تابلو، نزدیکی منبع گرما و وضعیت تهویه را در ارزیابی محیط لحاظ کنید. کارت ارتباطی درون تابلو نصب می‌شود و حفاظت اعلام‌شده برای جلوی نمایشگر را نباید به سطح باز کارت و کانکتورهای پشت آن نسبت داد.
کاربردها و انتخاب گزینه مناسب
کاربرد XPO-PSEA زمانی مطرح است که یک پنل XP سازگار باید در شبکه PROFIBUS مشخصی شرکت کند. برای ارتقای یک دستگاه موجود، ابتدا نوع شبکه واقعی و نیاز تبادل داده را مشخص کنید؛ انتخاب صرفاً بر اساس قیمت کارت یا مشابه‌بودن نام XPO می‌تواند به خرید گزینه نامناسب منجر شود. وجود یک کارت شبکه، درایور و طراحی پروژه لازم برای دستگاه مقابل را حذف نمی‌کند.
در مقایسه گزینه‌ها، XPO-COEA برای CANopen و XPO-PSEA برای PROFIBUS-DP تعریف شده‌اند؛ XPO-EIMT نیز گزینه RAPIEnet است. این سه محصول پروتکل و روش پیکربندی یکسان ندارند. اگر نیاز پروژه فقط انتقال فایل با رایانه باشد، ابتدا مسیرهای استاندارد پنل را بررسی کنید؛ کارت شبکه صنعتی را با کابل انتقال برنامه اشتباه نگیرید.
پرسش‌های متداول
آیا این کارت روی همه HMIهای ال‌اس نصب می‌شود؟
خیر. سازگاری به مدل دقیق پنل، وجود رابط AUX مناسب، نسخه سخت‌افزار و پشتیبانی نرم‌افزار وابسته است.
آیا با نصب کارت، ارتباط بدون برنامه‌ریزی برقرار می‌شود؟
خیر. پارامترهای شبکه و نگاشت داده‌ها باید در پنل و تجهیز مقابل هماهنگ شوند و با آزمون عملی تأیید شوند.
آیا کارت هم‌نام یا مشابه می‌تواند جایگزین شود؟
فقط پس از تطبیق پروتکل، نقش شبکه، شناسه و بازبینی سخت‌افزار و فایل‌های پیکربندی. شباهت کانکتور برای تأیید جایگزینی کافی نیست.
قیمت و خرید ماژول ارتباطی PROFIBUS-DP XPO-PSEA از آوا الکتریک
برای استعلام قیمت XPO-PSEA، کد کامل روی پلاک، تعداد موردنیاز و مشخصات دستگاه موجود را در اختیار آوا الکتریک قرار دهید. قیمت و امکان تأمین به نسخه دقیق کالا و شرایط سفارش وابسته است؛ پسوند مدل و نوع تغذیه را هنگام مقایسه پیشنهادها یکسان در نظر بگیرید. اگر محصول برای جایگزینی قطعه موجود خریداری می‌شود، تصویر اتصالات و نسخه پروژه به بررسی سازگاری کمک می‌کند. اقلام همراه، شرایط تحویل و خدمات مربوط به همان سفارش را پیش از نهایی‌کردن خرید مشخص کنید.
