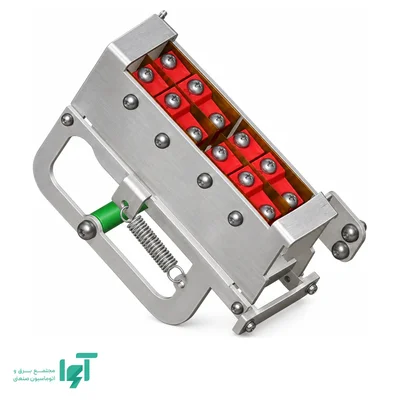

کنتاکت وضعیت قرارگیری ال اس LS مدل Position Switch 4C برای اعلام موقعیت بدنه کلید هوایی کشویی نسبت به مجموعه کشویی استفاده می‌شود. این تجهیز اطلاعات موقعیت متصل، تست و جداشده را در اختیار مدار فرمان قرار می‌دهد و کاربرد آن با اعلام باز یا بسته بودن کنتاکت‌های قدرت متفاوت است.
آرایش سیگنال‌های موقعیت
آرایش این نسخه شامل یک کنتاکت برای موقعیت جداشده، یک کنتاکت برای موقعیت تست و دو کنتاکت برای موقعیت متصل است. تعداد بیشتر کنتاکت‌ها امکان اختصاص سیگنال به وظایف کنترلی متفاوت را فراهم می‌کند؛ این تعداد ارتباطی با تعداد پل قدرت کلید ندارد.
موقعیت تست برای بررسی مدار کنترل طبق ساختار کلید به کار می‌رود، در حالی که موقعیت متصل به درگیری اتصالات قدرت مربوط است. وضعیت دقیق اتصالات در هر موقعیت باید از نقشه مجموعه کشویی خوانده شود.
کاربرد در اینترلاک و نمایش وضعیت
سیگنال موقعیت می‌تواند در چراغ‌های تابلو، ورودی کنترلر و منطق مجازبودن فرمان‌ها استفاده شود. کلید ممکن است در موقعیت متصل قرار داشته باشد ولی کنتاکت قدرت آن باز باشد؛ برای نمایش کامل وضعیت، سیگنال موقعیت و سیگنال ON/OFF باید تفکیک شوند.
اعلام جداشده نیز به‌تنهایی جایگزین بررسی بی‌برقی همه قسمت‌های تابلو نیست. بخش ثابت یا مدار فرمان ممکن است شرایط تغذیه مستقلی داشته باشد.
نصب و انتخاب الکتریکی
نصب این قطعه به سازگاری با مجموعه کشویی و نقاط تحریک مکانیکی وابسته است و برای یک کلید فیکس همان کاربرد را ندارد. تنظیم و نصب باید به‌گونه‌ای باشد که تغییر سیگنال با موقعیت واقعی متناظر شود.
ظرفیت کنتاکت، ولتاژ مدار سیگنال و تعداد ورودی‌های موردنیاز باید پیش از سفارش بررسی شوند. امکان استفاده در مدار کنترل به‌معنای تحمل جریان مدار قدرت نیست.
خرید از آوا الکتریک
برای خرید Position Switch 4C از آوا الکتریک، مدل کامل کلید، نوع نصب و مشخصات مدار یا اتصال موردنظر را مشخص کنید. تطبیق کد قطعه با خانواده کلید و بررسی اقلام موردنیاز نصب، مبنای سفارش این محصول است.
