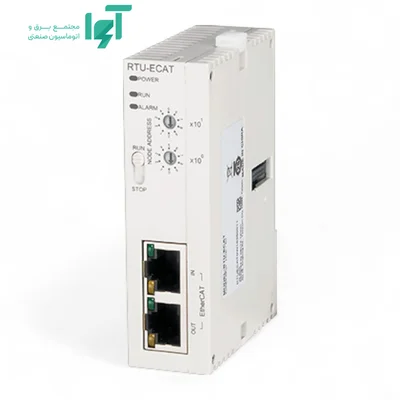

ماژول ترمینال شبکه EtherCAT دلتا مدل؛ مشخصات و راهنمای انتخاب
RTU-ECAT
این کوپلر، ماژول‌های توسعه سمت راست DVP-Slim را به شکل یک ایستگاه I/O راه دور در EtherCAT در دسترس Master قرار می‌دهد. نگاشت داده فرایندی در شبکه انجام می‌شود و اجرای منطق اصلی ماشین بر عهده کنترلر بالادست است.
جدول مشخصات فنی
| کد محصول | RTU-ECAT |
|---|
| برند | دلتا |
|---|
| نوع تجهیز | ماژول شبکه |
|---|
| خانواده | DVP-S |
|---|
| شرایط محیطی | 0-55C/5–95%RH |
|---|
| تغذیه یا اتصال به باس | 24VDC |
|---|
| رابط‌ها و پروتکل‌ها | EtherCAT Slave |
|---|
ارتباطات و راه‌اندازی شبکه
رابط‌ها یا مسیرهای ارتباطی این مدل عبارت‌اند از: EtherCAT Slave. وجود یک رابط فیزیکی به معنی پشتیبانی از همهٔ پروتکل‌ها یا همهٔ نقش‌های Master و Slave نیست؛ نقش و نگاشت داده باید برای همان رابط انتخاب شوند.
راه‌اندازی EtherCAT
ترتیب گره‌ها، فایل معرفی دستگاه و نگاشت PDO باید با سخت‌افزار واقعی یکسان باشد. وضعیت شبکه و چرخهٔ تبادل را پیش از فعال‌کردن حرکت بررسی کنید. درگاه EtherCAT با درگاه اترنت عمومی کاربرد یکسانی ندارد.
نقش رابط در معماری کنترل
در طراحی شبکه، داده‌های هر دستگاه با نام و آدرس مشخص به برنامه معرفی می‌شوند. فرمان شروع، وضعیت آماده‌به‌کار، مقدار اندازه‌گیری‌شده یا کد خطا می‌توانند بخشی از این تبادل باشند. قرارگیری درست رابط در معماری، دسترسی کنترلر به اطلاعات موردنیاز را روشن و توسعه تجهیزات را منظم‌تر می‌کند.
بستر ارتباط و تبادل داده
رابط‌ها و روش‌های تبادل این پیکربندی شامل EtherCAT هستند. نقش Master یا Slave و استفاده از کارت اختیاری، مطابق پشتیبانی همان رابط تعیین می‌شوند؛ به این ترتیب مسیر مهندسی، تبادل رجیستر و شبکه تجهیزات در پروژه مشخص می‌شود.
EtherCAT برای تبادل زمان‌بندی‌شده فرمان و بازخورد با کنترلر حرکت به کار می‌رود. این ارتباط در محورهای هماهنگ و ایستگاه‌های I/O راه دور، داده‌های تجهیزات را در چرخه تعریف‌شده شبکه در دسترس قرار می‌دهد.
جزئیات فنی و اثر آن‌ها در عملکرد
باس با نرخ ۱۰۰ Mbps کار می‌کند و RTU-ECAT از Distributed Clock و SyncManager پشتیبانی می‌کند. منبع ۲۴VDC Coupler و ماژول‌های سمت راست بر اساس مجموع مصرف داخلی و بارهای میدانی انتخاب می‌شود.
پیکربندی و کنترل عملکرد
پس از نصب، کد ماژول و ترتیب اتصال را در پروژه ثبت کنید. بسته به نوع تجهیز، رنج کانال، آدرس شبکه، نگاشت رجیستر یا وضعیت خروجی در خطا تنظیم می‌شود. ابتدا یک سیگنال معلوم را آزمایش کنید و مقدار خام، مقدار مهندسی و LED وضعیت را با هم مقایسه کنید؛ روشن‌بودن LED به‌تنهایی صحت نگاشت داده را ثابت نمی‌کند.
تجهیزات جانبی و نکات توسعه
کنترلر یا کوپلر سازگار
این قطعه باید در سامانهٔ سازگار خود قرار گیرد. برای ماژول محلی، خانواده و سمت باس و برای تجهیز شبکه‌ای، پروتکل و نقش بالادست ملاک انتخاب هستند. کابل، ترمینال، منبع میدان و فایل معرفی دستگاه را متناسب با همان مدل انتخاب کنید؛ تجهیزات جانبی مستقل از خود ماژول سفارش داده می‌شوند.
تغذیه، نصب و نگهداری
تغذیه یا مسیر تأمین توان این مدل 24VDC است. شرایط محیطی اعلام‌شده 0-55C/5–95%RH است؛ رطوبت باید بدون میعان باشد. مسیر کابل قدرت را از سیگنال و شبکه جدا کنید، اتصال زمین و شیلد را مطابق راهنمای سازنده ببندید و فضای سرویس و تهویهٔ تابلو را در نظر بگیرید. پیش از تغییر سیم‌بندی، تغذیه را قطع کنید؛ مجازبودن تعویض ماژول در حال کار باید صریحاً در راهنمای همان سامانه تأیید شده باشد.
پرسش‌های متداول
آیا همهٔ اعضای این خانواده امکانات یکسان دارند؟
خیر. پسوند کد می‌تواند نوع خروجی، رابط شبکه، تغذیه یا ظرفیت حرکت را تغییر دهد؛ کد کامل مبنای انتخاب است.
آیا کارت‌ها و کابل‌های جانبی همراه محصول هستند؟
اقلام همراه باید در پیش‌فاکتور همان سفارش مشخص شوند. توضیح یک آپشن یا نمایش آن در عکس خانواده، به معنی همراه‌بودن آن نیست.
برای استعلام قیمت چه اطلاعاتی لازم است؟
کد RTU-ECAT، تعداد موردنیاز، مدل تجهیز مقصد و مشخصات سیگنال یا شبکه را به آوا الکتریک اعلام کنید تا اقلام مکمل نیز بررسی شوند.
خرید و استعلام قیمت از آوا الکتریک
برای استعلام قیمت و موجودی ماژول ترمینال شبکه EtherCAT دلتا مدل RTU-ECAT با کد RTU-ECAT، مشخصات پروژه را به آوا الکتریک اعلام کنید. کد کامل دستگاه موجود، تعداد و نوع سیگنال‌ها، ولتاژ تغذیه، شبکهٔ موردنیاز و تجهیزات جانبی باید با سفارش تطبیق داده شوند. قیمت و اقلام همراه بر اساس همان کد و پیش‌فاکتور مشخص می‌شوند؛ تصویر خانواده یا وجود قابلیت توسعه به معنی همراه‌بودن تمام کارت‌ها، کابل‌ها و ماژول‌ها نیست.
