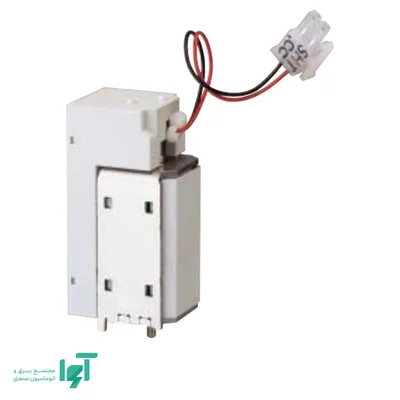

بوبین قطع ال اس SHT1 (100~130V AC/DC)

بوبین قطع ال اس LS مدل SHT1 (100~130V AC/DC) از متعلقات کلید هوایی Metasol است و با دریافت فرمان الکتریکی، مکانیزم تریپ کلید سازگار را تحریک می‌کند. رده تغذیه این نسخه صد تا صدوسی ولت متناوب یا مستقیم است و باید با منبع مدار فرمان تطبیق داده شود.

عملکرد فرمان قطع

این قطعه امکان می‌دهد فرمان خروجی یک رله حفاظتی یا سامانه کنترل به قطع مدار قدرت تبدیل شود. تشخیص خطا بر عهده تجهیز فرمان‌دهنده است و بوبین SHT1 نقش اجرای فرمان را دارد؛ از آن نباید انتظار اندازه‌گیری جریان یا تشخیص مستقل نشتی داشت.

عملکرد بوبین به وجود انرژی کافی در مدار فرمان وابسته است. قطع تغذیه فرمان به‌تنهایی معادل صدور فرمان به شنت نیست؛ اگر طراحی به قطع در فقدان ولتاژ نیاز دارد، انتخاب آندرولتاژ یا راهکار مناسب دیگری باید بررسی شود.

تغذیه و ظرفیت مدار فرمان

ولتاژ مدار قدرت و ولتاژ بوبین دو مشخصه مستقل‌اند. علاوه بر تطابق ولتاژ، ظرفیت لحظه‌ای منبع، افت ولتاژ سیم‌ها و ظرفیت خروجی رله فرمان‌دهنده باید بررسی شوند. توان نگهداری به‌تنهایی برای انتخاب خروجی کنترلر کافی نیست.

نوع و مدت فرمان باید با دستورالعمل همان بوبین هماهنگ باشد. شماره ترمینال‌ها، مدارهای واسط و شرایط بازنشانی کلید نیز باید از نقشه نسخه واقعی خوانده شوند.

هماهنگی با مکانیزم کلید

شنت تریپ برای قطع است و عمل وصل یا شارژ فنر را انجام نمی‌دهد. پس از تریپ، وصل مجدد باید پس از بررسی علت فرمان و آماده‌شدن مکانیزم انجام شود. وجود کنتاکت اعلام وضعیت یا اعلام خطا می‌تواند برای تأیید نتیجه فرمان در مدار کنترل استفاده شود.

خرید از آوا الکتریک

برای خرید SHT1 (100~130V AC/DC) از آوا الکتریک، کد کامل کلید هوایی، رده تغذیه بوبین و تجهیزات موجود روی کلید را مشخص کنید. این بررسی از اشتباه میان بوبین قطع، بوبین وصل و آندرولتاژ جلوگیری می‌کند.
