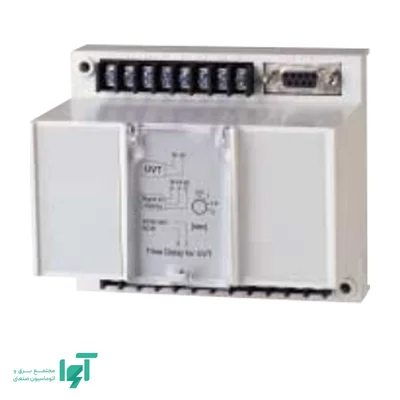

کنترلر تأخیر آندرولتاژ ال اس LS مدل UDC (200~250V AC/DC) برای ایجاد تأخیر در عملکرد مجموعه آندرولتاژ کلید هوایی سازگار استفاده می‌شود. هدف این ماژول، جلوگیری از قطع ناشی از افت‌های کوتاه ولتاژ در مدارهایی است که طراحی آن‌ها اجازه تحمل چنین افت‌هایی را می‌دهد.
عملکرد در کنار UVT
آندرولتاژ سریع ممکن است در افت کوتاه تغذیه نیز باعث قطع کلید شود. UDC در ترکیب با UVT مناسب، عملکرد مجموعه را تأخیردار می‌کند. اگر افت ولتاژ بیش از زمان انتخاب‌شده ادامه پیدا کند، شرایط قطع فراهم می‌شود.
این ماژول به‌تنهایی مدار قدرت را قطع نمی‌کند و برای عملکرد موردنظر به آندرولتاژ و کلید سازگار نیاز دارد. همچنین وظیفه آن تأمین انرژی مصرف‌کننده هنگام قطع برق نیست؛ UDC جایگزین منبع تغذیه بدون وقفه محسوب نمی‌شود.
انتخاب زمان تأخیر
در مستندات این خانواده، زمان‌های نیم، یک، یک‌ونیم و سه ثانیه برای عملکرد تأخیری ارائه شده‌اند. انتخاب زمان باید بر اساس مدت افت‌های قابل تحمل و رفتار تجهیزات پایین‌دست انجام شود.
تأخیر بیشتر الزاماً انتخاب بهتری نیست. ممکن است یک فرآیند افت کوتاه را تحمل کند، اما ادامه تغذیه در شرایط نامناسب برای مدار دیگری مطلوب نباشد. تنظیم باید نیاز بهره‌برداری و الزامات حفاظتی را هم‌زمان در نظر بگیرد.
تأخیر UDC مربوط به مسیر آندرولتاژ است و نباید با تأخیر حفاظت اضافه‌بار یا اتصال کوتاه واحد تریپ کلید اشتباه گرفته شود.
تغذیه و نصب
این نسخه در رده دویست تا دویست‌وپنجاه ولت متناوب یا مستقیم قرار دارد. کنترلر به‌صورت قطعه مجزا در مجموعه تابلو نصب می‌شود و باید از نظر تغذیه، اتصالات و سازگاری با UVT بررسی شود.
مشخصات خروجی‌های اعلام وضعیت، در صورت استفاده، باید با ورودی کنترلر یا تجهیزات فرمان تطبیق داده شوند. اتصال صحیح ماژول نیز باید بر اساس نقشه همین خانواده انجام شود.
خرید از آوا الکتریک
برای خرید UDC (200~250V AC/DC) از آوا الکتریک، مدل کلید هوایی، نسخه آندرولتاژ و زمان تأخیر موردنیاز را مشخص کنید. انتخاب هماهنگ این اجزا کمک می‌کند افت‌های گذرا بدون حذف عملکرد حفاظتی موردنیاز مدیریت شوند.
